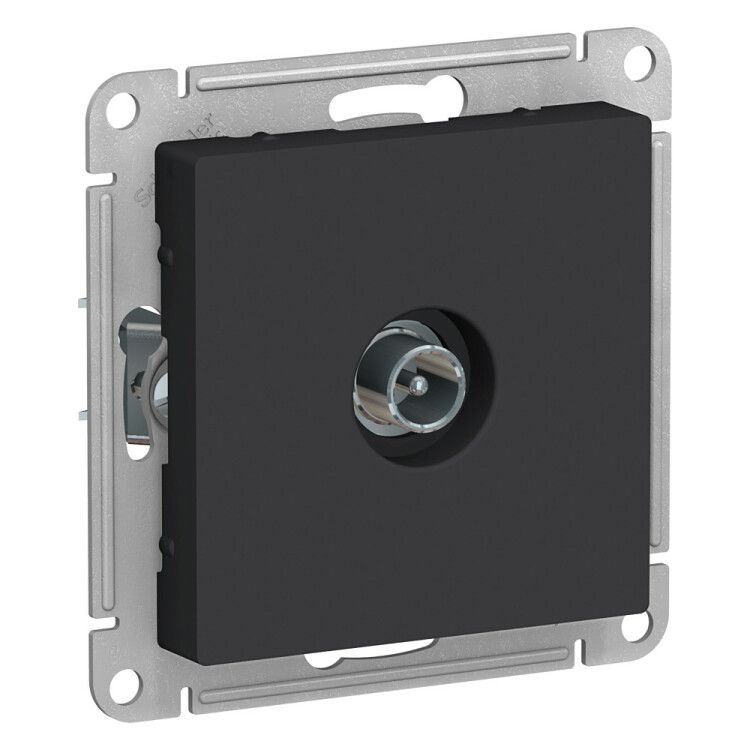

Механизм розетки TV ATLAS DESIGN оконечный 1DB карбон SchE ATN001091 APC

Розетка телевизионная оконечная 1 дБ, механизм, цвет карбон, SE от Systeme Electric (серия AtlasDesign, артикул atn001091) предназначена для подключения телевизора к антенной или спутниковой сети с минимальными потерями сигнала. Это проходной механизм для скрытой установки, совместимый с рамочными системами.

Назначение и область применения

Розетка телевизионная оконечная 1 дБ, механизм, цвет карбон, SE используется для подключения телевизионного оборудования - телевизоров, приставок, модемов - к коаксиальной сети. Она применяется в жилых домах, офисах, отелях и многоквартирных зданиях, где требуется точечный доступ к сигналу. Как оконечная розетка, она устанавливается в конце линии передачи, чтобы завершить контур без потерь качества сигнала. Подходит для аналогового и цифрового ТВ, DVB-T/T2, SAT-систем.

Технические характеристики

• Тип разъёма: TV (F-разъём, коаксиальный)
• Количество выходов: 1
• Потери в ответвителе: 1 дБ - минимальные потери сигнала, что важно для слабых каналов
• Частотный диапазон: 5–862 МГц - охватывает все современные телевизионные и спутниковые частоты
• Номинальный ток: 0,35 А - позволяет использовать с устройствами, требующими питание через коаксиальную линию (например, активные делители)
• Материал корпуса: термопласт (ABS-пластик) - прочный, долговечный, не выгорает на солнце
• Цвет и поверхность: серый, блестящий, имитация карбона - эстетичный внешний вид, легко моется
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды; подходит только для внутренней установки
• Способ монтажа: скрытая установка в монтажную коробку
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, подходит для большинства регионов России
• Гарантия: 60 месяцев (5 лет)
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Розетка телевизионная оконечная 1 дБ, механизм, цвет карбон, SE совместима со всеми стандартными монтажными коробками глубиной 40–45 мм. Крепится двумя способами: на распорные лапки и дополнительно на два самореза - обеспечивает надёжную фиксацию даже в старых коробках с ослабленным креплением. Присоединение кабеля осуществляется через F-разъём: достаточно вкрутить центральный провод и оплётку в контактные площадки. Совместима с другими элементами серии AtlasDesign - можно комбинировать с розетками питания, USB, HDMI в одной рамке.

Безопасность и стандарты

Изделие соответствует техническим условиям ФЕАТ.434620.056 ТУ. Нет галогенов в составе - снижает риск выделения токсичных веществ при перегреве. IP20 исключает использование во влажных помещениях (ванная, бассейн, улица). Номинальный ток 0,35 А достаточен для питания маломощных усилителей, но не рассчитан на мощные устройства - не подключайте к розетке сетевые адаптеры или зарядки.

Преимущества

• Потери всего 1 дБ - сохраняет качество сигнала, особенно важны при длинных линиях или слабом входном уровне
• ABS-пластик с повышенной стойкостью к царапинам и УФ-излучению - не теряет цвет и не повреждается при ежедневном использовании
• Усиленные монтажные лапки - предотвращают люфт и деформацию при установке
• Эргономичная форма и гладкая поверхность - удобно включать/выключать кабель, приятно на ощупь
• Гарантия 5 лет - один из самых длительных сроков в классе
• Поддержка системы AtlasDesign - возможность создания единого дизайнерского решения с другими розетками

Ограничения применения

• Не предназначена для открытой установки - только в монтажной коробке
• Не защищена от влаги (IP20) - нельзя использовать в ванных, кухнях, на балконах
• Номинальный ток 0,35 А - не подходит для подключения устройств с высоким энергопотреблением (например, Wi-Fi роутеров, декодеров с внешним блоком питания)
• Не является активным устройством - не усиливает сигнал, только передаёт его
• Только одиночный выход - не подходит для разветвления сигнала между несколькими телевизорами

Примеры использования

• Подключение телевизора в гостиной к центральному антенному кабелю
• Завершение линии в квартире после последнего телевизора - предотвращает отражения сигнала
• Установка в комнате с IPTV-приставкой, где нужен только один порт
• Интеграция в систему Smart Home с другими механизмами AtlasDesign (USB, Ethernet, розетки)

Практические советы

• Перед установкой проверьте уровень сигнала на входе - если он ниже 45 дБмкВ, используйте усилитель до этой розетки
• При монтаже не перегибайте коаксиальный кабель - радиус изгиба минимум 5 см, иначе потеряете сигнал
• Используйте качественные F-разъёмы и плотно затягивайте контакты - плохой контакт вызывает помехи
• Если планируете заменить несколько розеток - выбирайте всю серию AtlasDesign одного цвета и типа для единого интерьера
• Проверяйте посадочный диаметр монтажной коробки - стандарт 68 мм, но некоторые старые модели имеют меньший размер
