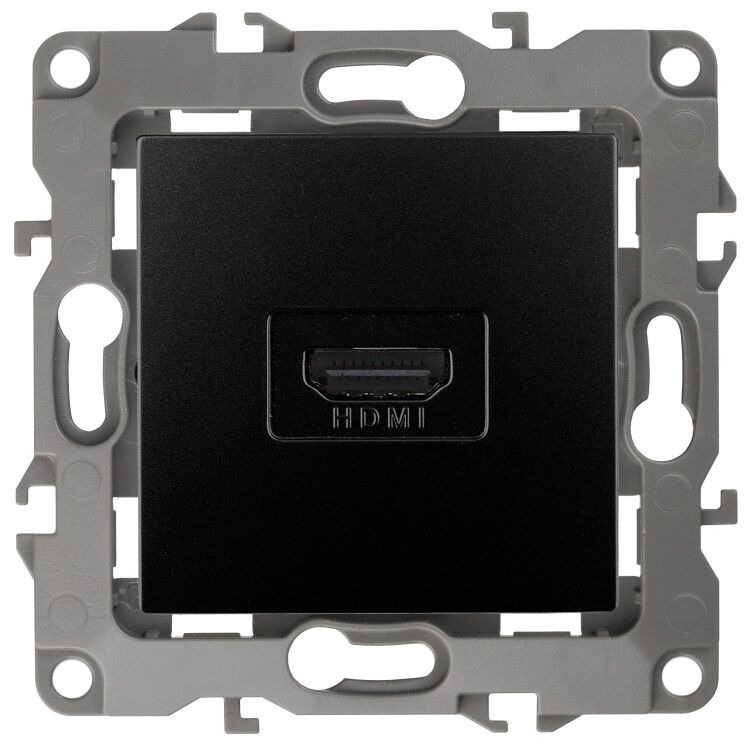

Розетка HDMI 12-3114-05 , антрацит (10/100/3200) |Б0027485 | ЭРА

Розетка HDMI ЭРА 12, артикул 12-3114-05 - устройство для скрытой установки, предназначенное для подключения мультимедийного оборудования через один разъём HDMI. Подходит для интеграции в интерьеры с точечными решениями, где требуется чистый внешний вид и надёжный контакт сигнала.

Назначение и область применения

Розетка HDMI ЭРА 12 используется для подключения устройств с интерфейсом HDMI: цифровые телевизоры, игровые приставки, аудио-видео ресиверы, проекторы, медиаплееры. Устройство устанавливается в стену, позволяя скрыть провода и избежать хаотичной маршрутизации кабелей. Применяется в жилых помещениях, офисах, домашних кинотеатрах, студиях звукозаписи и других местах, где важна эстетика и стабильность передачи видео-сигнала.

Технические характеристики

• Тип изделия: розетка передачи данных
• Количество разъёмов: 1 (HDMI)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищена от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Габаритные размеры: 75×75×39 мм
• Цвет: антрацит (7016), матовая поверхность
• Материал корпуса: термопласт, безгалогенный
• Комплектация: механизм с накладкой, опорное кольцо, сальник, система разгрузки натяжения, компенсатор натяжения
• Тип крепления: в распор + винты
• Поддержка суппорта: да
• Поле для надписи: отсутствует
• Защитное покрытие: необработанное - требует осторожного обращения при монтаже

Совместимость и монтаж

Розетка HDMI ЭРА 12 совместима со стандартными подрозетниками глубиной не менее 40 мм. Для монтажа необходимо:

• Вырезать отверстие в стене под стандартный подрозетник 68–70 мм;
• Завести кабель HDMI через сальник, расположенный в задней части механизма;
• Фиксировать устройство в подрозетнике с помощью распорных элементов и винтов;
• Использовать кабель с жесткими коннекторами - гибкие HDMI-шнуры могут вызывать перегрузку на контактах;
• Не затягивать винты слишком сильно - материал термопласт чувствителен к механическому напряжению.

Система разгрузки натяжения и компенсатор предотвращают деформацию внутренних контактов при случайном растяжении кабеля. Это особенно важно при частом подключении/отключении устройств.

Безопасность и стандарты

Розетка соответствует требованиям к неметаллическим электроустановочным изделиям. Материал корпуса - безгалогенный, что снижает риск выделения токсичных веществ при перегреве. Несмотря на наличие металлических контактов внутри, сама розетка не предназначена для передачи электропитания - она работает исключительно с сигналом HDMI. Поэтому не подлежит нормированию по электробезопасности переменного тока, однако должна устанавливаться в соответствии с правилами прокладки слаботочных цепей.

Преимущества

• Система разгрузки натяжения и компенсатор продлевают срок службы контактов HDMI
• Опорное кольцо обеспечивает плотную посадку в подрозетник, исключая люфт
• Матовый антрацитовый цвет хорошо сочетается с другими изделиями серии ЭРА 12
• Компоненты выполнены из прочного термопласта - устойчив к деформации при температурных колебаниях
• Сальник позволяет герметично вводить кабель, минимизируя риск повреждения жил

Ограничения применения

• IP20 - нельзя использовать во влажных помещениях (ванная, баня, бассейн, кухня с повышенной влажностью)
• Не подходит для подключения мощных устройств, требующих питания через HDMI-POE - данная розетка не передаёт энергию
• Не имеет поля для надписи - невозможно пометить назначение порта
• Не совместима с HDMI-кабелями с очень толстыми коннекторами - возможен физический отказ при установке
• Только одна входная точка - не предусматривает расширение до нескольких портов

Примеры использования

• Скрытое подключение телевизора в гостиной - кабель выводится из стены прямо к экрану
• Интеграция игровой приставки в мебельную нишу с минимальным числом открытых проводов
• Аудиосистема в домашнем кинотеатре - розетка устанавливается рядом с усилителем, кабель прячется в стене
• Профессиональные видеостудии - чистый выход сигнала без лишнего хлама вокруг оборудования

Практические советы

• Перед монтажом проверьте, чтобы кабель HDMI имел достаточную длину и не был перегнут - это влияет на качество сигнала
• Используйте экранированные кабели категории HDMI 2.0+ для передачи 4K-сигнала - розетка поддерживает такие стандарты
• Не используйте переходники и удлинители после розетки - они нарушают работу системы разгрузки натяжения
• При закреплении в подрозетнике следите, чтобы сальник не пережимал кабель - это может повредить жилы
• Розетка ЭРА 12 12-3114-05 лучше всего комбинируется с выключателями и розетками этой же серии - единый дизайн и стиль
