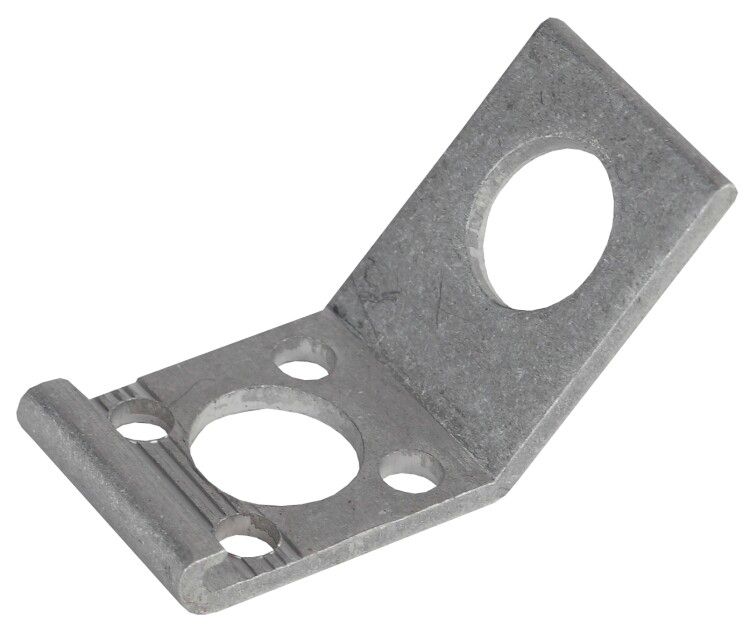

Кронштейн анкерный CA25 (100/1600/29394) | Б0029915 ЭРА

Кронштейн анкерный CA25 от ЭРА предназначен для надёжного крепления анкерных и промежуточных зажимов на опорах линий электропередач, особенно при установке абонентских ответвлений из провода СИП. Артикул б0029915 соответствует требованиям промышленного монтажа в условиях экстремальных температур и повышенной влажности.

Назначение и область применения

Кронштейн анкерный CA25 используется для фиксации анкерных зажимов, которые удерживают провода СИП при переходе от магистральной линии к абонентской точке. Применяется исключительно на открытых опорах ЛЭП - как железобетонных, так и металлических. Подходит как для одинарного, так и для двойного крепления зажимов, что позволяет организовать двухпроводную или трёхпроводную сборку.

Технические характеристики

• Предельная нагрузка: 2451 Н - выдерживает механическое усилие от натяжения проводов СИП даже при сильном ветре или гололёде;
• Резьба: М14 - совместима с типичными анкерными зажимами и крепёжными элементами;
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует дополнительной антикоррозийной обработки;
• Защитное покрытие: горячее цинкование - обеспечивает долговечность в агрессивных средах (промышленные зоны, побережья);
• Толщина фланца: 2 мм - достаточна для жесткости при нагрузках, но сохраняет минимальный вес;
• Диапазон рабочих температур: от -60 до +50 C - работает в суровых климатических условиях, включая Сибирь и Дальний Восток;
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнечного света;
• Номинальное напряжение: 0,4/1 кВ - рассчитан на использование в сетях низкого напряжения (до 1 кВ), не предназначена для высоковольтных линий;
• Цвет: металлик - визуально отличается от обычных стальных изделий, упрощает визуальный контроль при осмотре.

Совместимость и монтаж

Кронштейн анкерный CA25 крепится к опоре ЛЭП с помощью монтажной ленты F20, специального болта или шпилек - все варианты предусмотрены конструкцией. Отсутствие отверстий под трубу или кабель означает, что он служит только как крепёжный элемент для зажимов, а не как направляющая для проводов. Диаметр трубы не указан - это нормально, поскольку изделие не предназначено для прохода через него.

Посадочная площадка имеет плоскую форму - важно проверить соответствие геометрии опоры перед установкой. Для двойного крепления используйте оба отверстия равномерно, чтобы избежать перекоса.

Безопасность и стандарты

Кронштейн анкерный CA25 соответствует требованиям к устройствам для воздушных линий электропередач напряжением до 1 кВ. Горячее цинкование обеспечивает электроизоляционную безопасность при случайном контакте с корпусом. Изделие не содержит свинец и другие запрещённые компоненты, соответствует экологическим нормам РФ.

Преимущества

• Легкость за счёт алюминиевого сплава - снижает нагрузку на опору и ускоряет монтаж;
• Высокая corrosion resistance - срок службы более 25 лет в условиях повышенной влажности и солёного воздуха;
• Устойчивость к холоду - не становится хрупким при -60 C, в отличие от некоторых пластиков и низкосортных сталей;
• Совместимость с популярным крепежом F20 - не требуется замена существующего оборудования;
• Не требует периодической окраски - защитное покрытие не отслаивается при вибрациях.

Ограничения применения

• Не применяется на высоковольтных линиях выше 1 кВ - не сертифицирован для таких условий;
• Не предназначен для крепления к стенам зданий или внутри помещений - только для внешних опор ЛЭП;
• Не заменяет анкерный зажим - является лишь поддерживающей платформой; без зажима не выполняет функцию удержания провода;
• Не рекомендован для использования в местах с постоянным механическим ударным воздействием (например, рядом с дорогами с частым движением крупногабаритного транспорта).

Примеры использования

• Крепление ответвления СИП от столба ЛЭП к фасаду дома;
• Установка двойного зажима на угловой опоре для распределения нагрузки между двумя проводами;
• Замена старого стального кронштейна на новую модель в регионах с высокой влажностью (Ленинградская область, Калининградская область);
• Обустройство временной линии на строительной площадке с использованием мобильных опор.

Практические советы

• Перед монтажом проверьте, что резьба М14 на вашем зажиме точно совпадает с резьбой кронштейна - допуск +-0,1 мм критичен;
• При использовании монтажной ленты F20 затягивайте её равномерно, не перетягивайте - это может деформировать фланец;
• Если крепите на деревянную опору, предварительно просверлите отверстие под шпильку - алюминий мягче стали и легко повреждается;
• При установке в зимнее время - не нагревайте кронштейн открытым огнем, чтобы не нарушить целостность цинкового слоя;
• Артикул б0029915 - единственный в линейке ЭРА с такой комбинацией материала и защиты - не путайте с аналогами других производителей.
