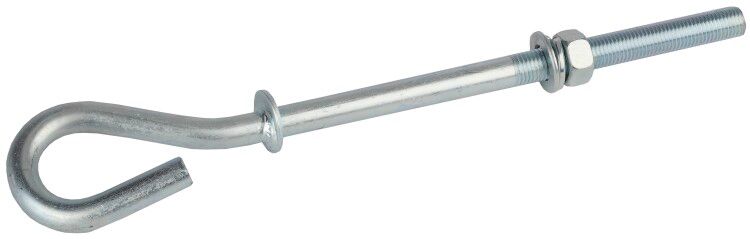

Крюк монтажный B16/240 (25/375) | Б0029971 ЭРА

Крюк монтажный B16/240 от ЭРА предназначен для надёжного крепления анкерных и промежуточных зажимов на опорах линий электропередач. Благодаря горячему цинкованию и высокой прочности, этот крюк выдерживает значительные механические нагрузки и работает в суровых условиях — от -60 °C до +50 °C.

Назначение и область применения

Крюк монтажный B16/240 используется для установки на концевые и угловые опоры ЛЭП. Он применяется для одинарного или двойного крепления анкерных зажимов, поддерживающих устройств и оттяжек. Подходит для воздушных линий напряжением до 1000 В. Конструкция рассчитана на открытый монтаж — то есть фиксируется непосредственно на опорах через предварительно просверленные отверстия.

Технические характеристики

• Длина прямой части: 240 мм
• Диаметр стержня: 16 мм
• Длина резьбы: 120 мм
• Внутренний диаметр кольца и проушины: 16 мм
• Предельная нагрузка: 14709 Н (≈1500 кгс)
• Материал: сталь горячеоцинкованная
• Защитное покрытие: горячее цинкование
• Рабочий температурный диапазон: от -60 °C до +50 °C
• Устойчивость к УФ-излучению: да
• Номинальное напряжение: 1000 В
• Цвет: металлик

Совместимость и монтаж

Крюк монтажный B16/240 совместим со всеми типами анкерных и промежуточных зажимов, имеющими внутренний диаметр 16 мм. Монтаж осуществляется открытым способом: крюк закрепляется болтами через отверстия в опоре. Для надёжной фиксации используйте гайки и шайбы соответствующего диаметра (M16). Обязательно проверьте соответствие шага резьбы на крепёжных элементах — резьба на крюке стандартизирована под M16.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для оборудования ЛЭП. Горячее цинкование обеспечивает долговечную защиту даже при контакте с агрессивной средой. Номинальное напряжение 1000 В позволяет применять крюк в сетях до 1 кВ, однако он не является токоведущим элементом — служит исключительно для механической фиксации.

Преимущества

• Высокая несущая способность — 14709 Н, что достаточно для большинства анкерных систем на ЛЭП
• Горячее цинкование защищает от коррозии в течение всего срока службы, даже при повышенной влажности и перепадах температур
• Устойчивость к ультрафиолету — не теряет прочность и цвет под воздействием солнечного света
• Простая и проверенная форма — легко заменить, не требует специальных инструментов

Ограничения применения

• Не предназначена для использования в качестве токоведущего элемента — не проводит ток
• Не рекомендуется использовать в местах с постоянным ударным или вибрационным воздействием свыше 80% от предельной нагрузки
• Подходит только для опор с отверстиями под M16; несовместим с креплением через хомуты или сварку
• Запрещено применять при температурах ниже -60 °C или выше +50 °C — возможна потеря пластичности стали

Примеры использования

• Крепление анкерного зажима на конце ВЛ-10 кВ
• Фиксация двух промежуточных зажимов на угловой опоре
• Установка оттяжки на бетонную опору с отверстием Ø16 мм
• Замена повреждённого крюка на старой ЛЭП с сохранением существующей системы крепления

Практические советы

• Перед монтажом проверьте диаметр отверстия в опоре — он должен точно соответствовать 16 мм. Перегрузка при затяжке может деформировать резьбу.
• Используйте только оцинкованные или нержавеющие гайки и шайбы — смешивание материалов вызывает электрохимическую коррозию.
• При установке на деревянные опоры — предварительно просверливайте отверстие с запасом 0,5–1 мм, чтобы избежать растрескивания древесины.
• Проверяйте состояние крюка после каждого крупного шторма или снегопада — особенно важно для участков с высокой ветровой нагрузкой.
• Артикул б0029971 — это точный аналог оригинала ЭРА. При замене убедитесь, что другие параметры (длина, резьба, диаметр) полностью совпадают.
