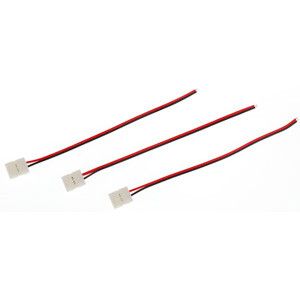

Коннектор для светодиодной ленты LS-connector-8mm-D-IP20 | C0043987 ЭРА

Коннектор для светодиодной ленты LS-connector-8mm-D-IP20 от ЭРА предназначен для быстрого и надёжного соединения отрезков светодиодной ленты шириной 8 мм без пайки. Артикул c0043987 подходит для монтажа в помещениях с невысокими требованиями к защите от влаги.

Назначение и область применения

Коннектор для светодиодной ленты LS-connector-8mm-D-IP20 используется для соединения двух отрезков LED-ленты: чтобы увеличить общую длину, изменить направление монтажа или подключить ленту к блоку питания. Подходит для внутреннего использования в сухих помещениях - например, для подсветки потолков, шкафов, перегородок, рекламных щитов и декоративных элементов интерьера.

Технические характеристики

• Тип: клипсовый коннектор с контактами для провода и витой пары
• Ширина совместимой ленты: 8 мм
• Степень защиты: IP20 - защита от крупных твердых частиц, но не от воды и пыли
• Материал корпуса: пластик
• Цвет: белый

Совместимость и монтаж

Коннектор для светодиодной ленты LS-connector-8mm-D-IP20 совместим только с лентами шириной 8 мм. Убедитесь, что шаг контактов на ленте соответствует расстоянию между контактными площадками в коннекторе - обычно это стандартный 5050 или 2835 формат. Для установки достаточно вставить край ленты в зажим до характерного щелчка. Провода подключаются в гнёзда для витой пары - можно использовать одножильные или многожильные провода сечением до 0,75 мм2. Напряжение работы - 12 В или 24 В постоянного тока, в зависимости от ленты.

Безопасность и стандарты

Коннектор имеет степень защиты IP20, что исключает его использование во влажных средах - ванных комнатах, на улице, в цехах с брызгами воды. Не предназначен для эксплуатации при температуре ниже 0 C или выше +50 C. Превышение этих пределов может привести к деформации пластика и потере контакта.

Преимущества

• Не требует пайки - монтаж занимает несколько секунд
• Удобная фиксация ленты через клипсу - не повреждает печатную плату
• Легко демонтировать и переиспользовать
• Белый цвет корпуса не выделяется на фоне ленты

Ограничения применения

• Не подходит для лент шириной более 8 мм - не будет плотного контакта
• Не допускается применение в условиях повышенной влажности, запыленности или на улице
• Не рекомендуется для нагрузок выше 5 А на канал - возможен нагрев и оплавление контактов
• Не совместим с лентами с защитным покрытием (silicone, epoxy) - требуется предварительное удаление слоя

Примеры использования

• Подключение двух отрезков ленты вдоль кухонного гарнитура
• Переход с горизонтальной подсветки на вертикальную - например, вокруг оконного проёма
• Замена повреждённого участка ленты без замены всей системы
• Обустройство подсветки в торговых витринах и офисных перегородках

Практические советы

• Перед установкой проверьте полярность - красный провод на ленте должен совпадать с "+" на коннекторе
• Используйте коннектор только с лентой того же типа (например, RGB с RGB, а не с monochrome)
• Если лента имеет защитное покрытие, осторожно снимите его ножом по краям, не задевая медные дорожки
• Для долговечности избегайте механических нагрузок на место соединения - закрепите ленту клеевой лентой рядом с коннектором
• Артикул c0043987 - это оригинальный компонент от ЭРА; аналоги могут иметь другую форму контактов и не обеспечивать надёжный контакт
