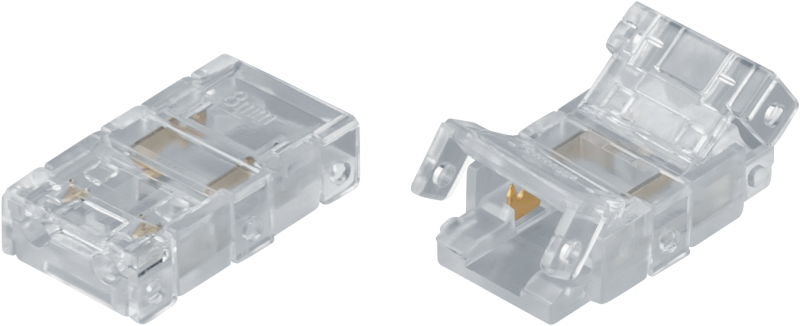

Коннектор для светодиодной ленты 12V 93 856 NLSC-I03-COB-8mm-PC-W-IP20 | 93856 Navigator 30385

Коннектор NLSC-I03-COB 8mm PC-W IP20 от бренда Navigator позволяет быстро и надёжно подключить светодиодную COB-ленту шириной 8 мм к гибкому проводу без пайки. Этот коннектор из серии NLSC-connector идеально подходит для монтажа освещения в интерьере, где важна скорость установки и минимизация рисков повреждения ленты.

Назначение и область применения

Коннектор NLSC-I03-COB 8mm PC-W IP20 создан исключительно для соединения светодиодной ленты типа COB (Chip-on-Board) шириной 8 мм с двухпроводным кабелем. Он заменяет традиционную пайку, ускоряя монтаж и снижая риск перегрева или повреждения чувствительных элементов ленты. Применяется внутри помещений: в потолочных светильниках, подсветке шкафов, декоративных панелях, настенных светильниках. Не подходит для открытых или влажных зон.

Технические характеристики

• Ширина ленты: 8 мм - совместим только с COB-лентами этой конкретной ширины;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды;
• Материал корпуса: пластик, рассчитанный на работу при комнатной температуре;
• Тип контактов: пружинный зажим - обеспечивает плотный контакт без инструментов;
• Подключение: два провода на входе, лента на выходе - полярность соблюдается по маркировке.

Совместимость и монтаж

Коннектор NLSC-I03-COB 8mm PC-W IP20 совместим только с COB-лентами шириной точно 8 мм. Лента должна иметь медные контактные площадки, соответствующие форме и шагу выводов коннектора. Для подключения: вставьте край ленты до щелчка - он фиксируется автоматически. Подключите провода в клеммы, ориентируясь по символам + и –. Напряжение питания - до 24 В постоянного тока. Не используйте с SMD-лентами, лентами другой ширины или с жесткими модулями.

Безопасность и стандарты

Коннектор NLSC-I03-COB 8mm PC-W IP20 соответствует требованиям безопасности для внутреннего использования в бытовых и коммерческих системах освещения. Сертифицирован в рамках европейских норм для низковольтного оборудования. Не имеет защиты от влаги - запрещено применение в помещениях с высокой влажностью, на улице или в местах возможного попадания воды.

Преимущества

• Не требует паяльника - экономит время и исключает риск перегрева ленты;
• Фиксация ленты происходит без усилий - просто вставьте и защёлкните;
• Удобная цветовая маркировка контактов - минимизирует ошибки при подключении;
• Изготовлен в серии NLSC-connector - совместим с другими компонентами этого семейства от Navigator.

Ограничения применения

• Не работает с лентами шириной менее или более 8 мм - даже 7,5 мм или 8,5 мм не подходят;
• IP20 - нельзя использовать в ванных, кухнях, на балконах, в цехах с орошением;
• Не предназначена для частого демонтажа - многократное извлечение ленты снижает надёжность контакта;
• Не поддерживает ток выше 5 А - проверяйте нагрузку ленты перед подключением.

Примеры использования

• Подсветка кухонных шкафов - лента 8 мм COB подключена через этот коннектор к сети 24 В;
• Архитектурная подсветка вестибула - несколько участков ленты соединены между собой с помощью таких же коннекторов;
• Световые панели в офисах - лента закреплена в профиле, коннектор NLSC-I03-COB 8mm PC-W IP20 спрятан внутри корпуса.

Практические советы

• Перед подключением убедитесь, что край ленты ровно обрезан - неровный срез может не войти в коннектор;
• Не перегибайте ленту слишком сильно после подключения - это может повредить дорожки;
• Если вы используете несколько коннекторов в одной цепи - следите, чтобы суммарная мощность не превышала допустимую для проводов и источника питания;
• Для долговечности лучше не располагать коннекторы рядом с источниками тепла - например, рядом с LED-модулями с высокой теплоотдачей.
