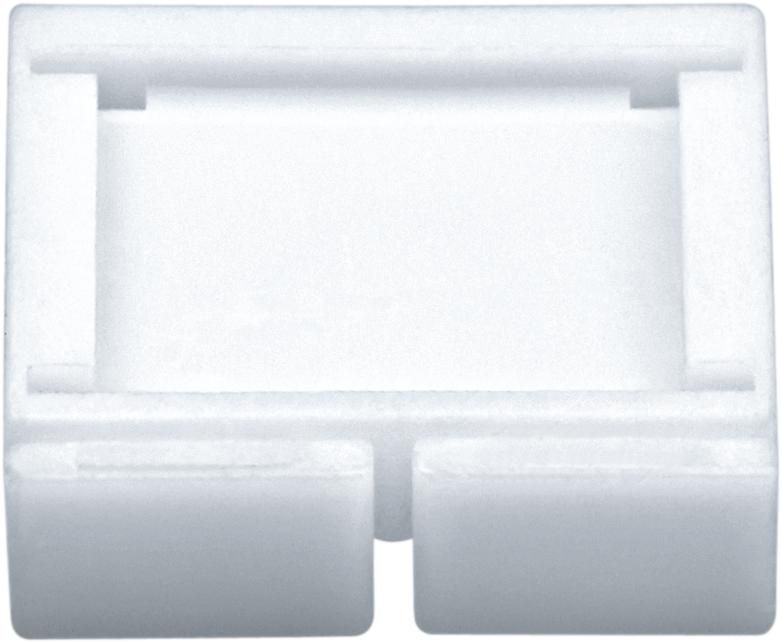

Коннектор для светодиодной ленты 90 069 OLSC-8mm-PC-PC-IP20 | 90069 ОНЛАЙТ Navigator 25815

Коннектор OLSC-8mm-PC-PC-IP20 от бренда ОНЛАЙТ - это надёжный разъём для быстрого и безопасного подключения светодиодных лент с питанием 5–48 В, включая соединение с RGB-контроллерами. Артикулы 90069 и 25815 соответствуют серии OLSC, предназначенной для простой установки без пайки.

Назначение и область применения

Коннектор OLSC-8mm-PC-PC-IP20 используется для электрического и механического соединения светодиодных лент между собой или с RGB-контроллером. Подходит для систем освещения с рабочим напряжением от 5 до 48 В. Часто применяется в декоративном, рекламном и архитектурном освещении, где требуется частая замена или перестановка лент - например, в магазинах, офисах, на выставках и в домашних интерьерах.

Технические характеристики

• Рабочее напряжение: 5–48 В постоянного тока
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Ширина контакта: 8 мм - совместим с LED-лентами стандарта 8 мм
• Тип контактов: PC-PC - два плоских контактных элемента для прямого зажима ленты
• Материал корпуса: термостойкий пластик, устойчивый к нагреву от ленты

Совместимость и монтаж

Коннектор OLSC-8mm-PC-PC-IP20 совместим со всеми светодиодными лентами шириной 8 мм, имеющими медные контактные площадки с обеих сторон. Для подключения необходимо:

• Удалить защитную плёнку с контактной области ленты
• Вставить ленту в разъём до щелчка - контакты должны плотно прижаться к медным дорожкам
• Не перегибать ленту внутри разъёма - это снижает надёжность соединения
• Использовать только для лент с односторонним или двусторонним расположением контактов

Подключение не требует пайки, что позволяет менять участки ленты без инструментов. Разъём не рассчитан на многократное извлечение - после нескольких циклов фиксация становится менее надёжной.

Безопасность и стандарты

Коннектор OLSC-8mm-PC-PC-IP20 не имеет сертификации по стандартам безопасности (например, UL, CE), однако выполнен в соответствии с требованиями к низковольтному оборудованию. Применяется исключительно в устройствах с ограниченной мощностью (до 48 В). Не используйте в условиях повышенной влажности, открытых помещениях или там, где возможен доступ к проводникам - IP20 не обеспечивает защиту от прикосновений или попадания жидкости.

Преимущества

• Быстрая установка - не нужна пайка, достаточно вставить ленту
• Надёжная фиксация благодаря пружинным контактам
• Совместимость с большинством 8-миллиметровых лент на рынке
• Удобство обслуживания - можно легко заменить повреждённый участок ленты
• Низкая стоимость по сравнению с паяными решениями

Ограничения применения

• Не использовать во влажных средах - IP20 не защищает от воды и пыли
• Не применять в местах с высокой вибрацией - риск самопроизвольного расцепления
• Не подключать к источникам выше 48 В - есть риск пробоя контактов
• Не рекомендован для постоянной нагрузки более 5 А на канал - проверяйте допустимую мощность ленты
• Не использовать для соединения лент с разным типом управления (RGB + белый свет) без внешнего коммутатора

Примеры использования

• Подключение светодиодной ленты к RGB-контроллеру в потолочном бордюре
• Соединение двух отрезков ленты в длинной подсветке шкафа
• Замена повреждённого участка ленты в витрине без демонтажа всей системы
• Экспериментальные сборки в студиях дизайна и прототипирования

Практические советы

• Перед установкой проверьте ширину ленты - она должна точно соответствовать 8 мм
• Не вдавливайте ленту слишком сильно - это может повредить печатную плату
• Если лента плохо держится, убедитесь, что медные контакты не окислены - протрите спиртом
• Для долговечности лучше использовать этот коннектор в закрытых профилях, чтобы минимизировать воздействие пыли
• Артикулы 90069 и 25815 - это один и тот же продукт; различаются только номера поставщиков
