Коннектор выводной FIX-MONO-8mm-150mm-X2 (3528) | 023945 Arlight

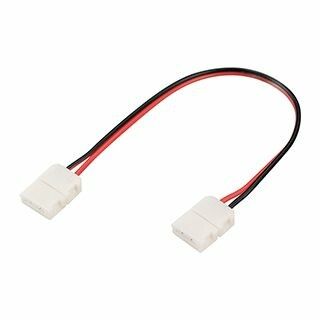

Коннектор выводной FIX-MONO 8mm 150mm X2 (3528) от Arlight - это надёжное решение для быстрого соединения двух отрезков однотонных светодиодных лент шириной 8 мм. Артикул 023945 подходит для монтажа в системах освещения, где важна простота сборки и устойчивость контактов.

Назначение и область применения

Коннектор выводной FIX-MONO 8mm 150mm X2 (3528) предназначен для соединения двух участков светодиодных лент формата 3528 или 2835, имеющих ширину 8 мм. Он позволяет избежать пайки - достаточно вставить край ленты в контактную часть коннектора. Подходит для установки на потолках, в нишах, на рекламных щитах, в мебели и других местах, где требуется гибкая и быстрая сборка световой цепи.

Технические характеристики

• Тип: двойной выводной коннектор с проводами
• Длина провода: 150 мм
• Ширина совместимых лент: 8 мм
• Поддерживаемые типы лент: 3528, 2835
• Максимальный ток: 3 А
• Максимальное напряжение: 50 В
• Материал корпуса: пластик
• Размеры корпуса: 15,3 × 11,8 × 4,5 мм
• Количество контактов: два (X2)

Совместимость и монтаж

Коннектор FIX-MONO 8mm 150mm X2 (3528) совместим только с лентами шириной 8 мм и стандартным шагом контактов. Для монтажа необходимо:

• Убедиться, что край ленты имеет чётко вырезанные медные pads (контакты) без повреждений;
• Вставить ленту в коннector до упора - металлические зубья должны плотно войти в контакты;
• Не перегибать провода ближе чем на 10 мм от корпуса - это снижает риск обрыва;
• Избегать механического давления на корпус во время работы системы.

Провода длиной 150 мм позволяют легко распределить нагрузку и избежать натяжения на точку соединения.

Безопасность и стандарты

Коннектор FIX-MONO 8mm 150mm X2 (3528) рассчитан на работу при напряжении до 50 В и токе до 3 А. Превышение этих значений может вызвать перегрев, оплавление корпуса или выход из строя. Напряжение выше 50 В не рекомендовано даже кратковременно. Коннектор не предназначен для использования в условиях повышенной влажности или на открытом воздухе - материал корпуса не имеет защиты IP.

Преимущества

• Отсутствие необходимости пайки - экономия времени при монтаже и ремонте;
• Стандартная ширина 8 мм соответствует большинству бюджетных LED-лент;
• Провода фиксируются внутри корпуса - исключается случайное выпадение;
• Пластиковый корпус обеспечивает электроизоляцию и предотвращает замыкание между контактами.

Ограничения применения

• Не подходит для лент шириной более 8 мм - контакты не совпадут;
• Не предназначена для влагозащитных сред - отсутствует герметизация;
• Не рекомендуется использовать в местах с постоянными вибрациями - возможен ослабление контакта;
• Максимальный ток 3 А - нельзя применять для мощных лент (более 14,4 Вт/м при 12 В);
• Не подходит для последовательного соединения трёх и более лент - требуются другие решения.

Примеры использования

• Соединение двух отрезков ленты в подвесном потолочном светильнике;
• Замена сломанного участка LED-ленты в кухонном гарнитуре;
• Обход препятствий (например, вентиляционных каналов) в декоративной подсветке;
• Сборка длинной линии освещения из нескольких коротких секций в торговом зале.

Практические советы

• Перед установкой проверьте, чтобы лента была полностью отключена от питания - это предотвратит пробой контактов;
• Если лента плохо встаёт в коннектор - осторожно подровняйте её края ножницами, не повредите дорожки;
• При использовании в закрытых профилях - оставьте свободный ход проводов, чтобы они не сдавливались;
• Коннектор FIX-MONO 8mm 150mm X2 (3528) продается партиями по 10 штук - планируйте запас на случай брака или будущих модификаций;
• Для долговечности лучше не использовать этот коннектор в качестве основного соединения - он эффективнее как временный или ремонтный элемент.
