Коннектор для светодиодной ленты NLSC-8mm-L-PC-PC-IP20 | 80801 Navigator 25490

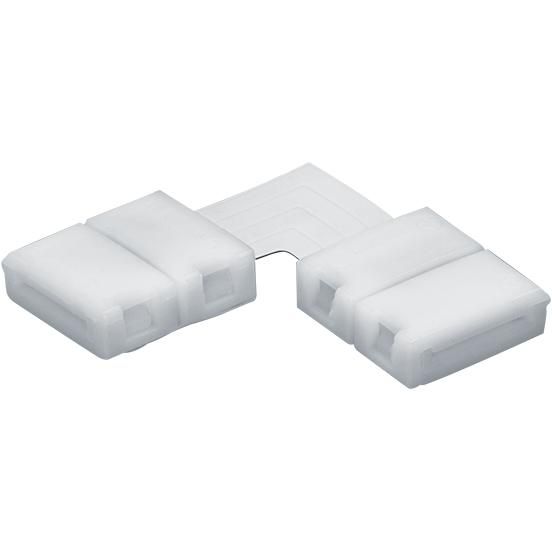

Коннектор NLSC-8mm-L-PC-PC-IP20 от бренда Navigator позволяет легко соединить два сегмента светодиодной ленты шириной 8 мм под углом 90° без пайки. Этот коннектор из серии NLSC подходит для внутреннего монтажа в условиях с минимальным риском попадания пыли и влаги.

Назначение и область применения

Коннектор NLSC-8mm-L-PC-PC-IP20 используется для создания L-образного соединения между двумя участками светодиодной ленты шириной 8 мм. Он исключает необходимость пайки, ускоряет установку и снижает риск повреждения ленты при монтаже. Применяется в декоративном освещении, подсветке потолков, шкафов, перил, рекламных конструкций - там, где требуется гибкая траектория прокладки светового контура.

Технические характеристики

• Тип изделия: коннектор
• Ширина совмещаемой ленты: 8 мм
• Форма соединения: L-образная (угол 90°)
• Материал корпуса: пластик
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не герметичен
• Подключение: без пайки - зажимной контакт

Совместимость и монтаж

Коннector NLSC-8mm-L-PC-PC-IP20 совместим только со светодиодными лентами шириной 8 мм, имеющими стандартный контактный ряд на конце. Убедитесь, что шаг контактов соответствует внутренним контактам коннектора - не используйте ленты других размеров (например, 10 мм или 12 мм). Для монтажа просто вставьте конец ленты до щелчка в каждый из двух входов коннектора. Направление ленты важно: один сегмент вводится горизонтально, второй - вертикально, чтобы сохранить угол 90°.

Безопасность и стандарты

Степень защиты IP20 означает, что коннектор NLSC-8mm-L-PC-PC-IP20 не рассчитан на работу во влажных средах, на улице или в местах с возможностью брызг воды. Его нельзя использовать в ванных комнатах, кухнях без защиты, в подвалах или на открытых террасах. Электрический контакт внутри надёжен, но требует сухого и чистого окружения.

Преимущества

• Не требует пайки - экономит время и исключает риск перегрева ленты
• Удобная фиксация - лента плотно зажимается без дополнительных инструментов
• Лёгкий монтаж - можно собирать и разбирать несколько раз без потери качества контакта
• Интегрированная конструкция - компактный размер не выделяется на фоне ленты

Ограничения применения

• Не предназначена для внешней установки - IP20 не обеспечивает защиту от влаги
• Работает только с лентами шириной 8 мм - несовместим с другими форматами
• Не рекомендован для высоких нагрузок - максимальный ток ограничен параметрами ленты, не стоит использовать с мощными LED-стробоскопами или RGB-системами выше 14,4 Вт/м
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Подсветка кухонного гарнитура с переходом от фартука к нижнему торцу шкафа
• Создание углового контура вокруг зеркала в ванной комнате (при условии сухого помещения)
• Обрамление ступеней лестницы с изменением направления света
• Декоративная подсветка витрин, где нужен точный поворот на 90°

Практические советы

• Перед установкой проверьте, что край ленты ровный и не повреждён - деформированные контакты плохо входят в коннектор
• Не перегибайте ленту слишком сильно перед подключением - это может повредить дорожки
• Если планируете многократную сборку/разборку, периодически очищайте контакты коннектора от пыли
• Для долговечности лучше закрепить коннектор NLSC-8mm-L-PC-PC-IP20 на поверхности клеевой лентой или хомутом - он не имеет механической фиксации
• Используйте этот коннектор только в составе системы с подходящим источником питания - напряжение и ток должны соответствовать заявленным параметрам ленты
