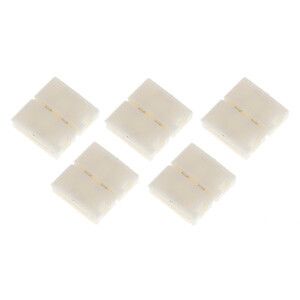

Коннектор для светодиодной ленты 628461 LS-connector-10mm-DND-IP20 | C0043992 ЭРА

Коннектор для светодиодной ленты LS-connector-10mm-DND-IP20 от ЭРА предназначен для быстрого и надёжного соединения отрезков светодиодной ленты шириной 10 мм без пайки. Этот коннектор удобен при монтаже, ремонте или изменении конфигурации освещения.

Назначение и область применения

Коннектор для светодиодной ленты LS-connector-10mm-DND-IP20 используется для соединения двух отрезков LED-ленты одинаковой ширины - 10 мм. Подходит для наращивания длины цепочки, создания угловых переходов или замены повреждённого фрагмента. Применяется в интерьерном освещении, подсветке мебели, потолочных бордюров и других местах, где требуется гибкая и быстрая сборка без инструментов.

Технические характеристики

• Тип: клипса-клипса (без проводов)
• Ширина совместимой ленты: 10 мм
• Степень защиты: IP20 - защищает от твердых предметов больше 12,5 мм, но не от воды и пыли
• Материал корпуса: пластик
• Цвет: белый

Совместимость и монтаж

Коннектор LS-connector-10mm-DND-IP20 совместим только с лентами шириной 10 мм. Убедитесь, что контактные площадки на ленте соответствуют типу подключения - медные pads должны быть чистыми и не перегнутыми. Для установки просто вставьте край ленты в коннектор до щелчка - он фиксируется механически. Напряжение питания - до 24 В постоянного тока. Не используйте с лентами шириной 8 мм или 12 мм - возможен плохой контакт или повреждение контактов.

Безопасность и стандарты

Степень защиты IP20 означает, что коннектор не предназначен для использования во влажных помещениях, на улице или там, где есть риск попадания жидкости. Он рассчитан исключительно на сухую внутреннюю среду. Соответствует требованиям безопасности для низковольтных устройств до 50 В постоянного тока.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Легко демонтируется - можно переиспользовать при модификации системы
• Удобная форма - плотно фиксирует ленту без люфта
• Изготовлен из качественного пластика - устойчив к деформациям при нормальной нагрузке

Ограничения применения

• Не использовать в условиях повышенной влажности (ванная, кухня, бассейн, улица)
• Не подходят для лент шириной отличной от 10 мм
• Не рекомендован для высокочастотных импульсных нагрузок выше 24 В/3 А
• Не следует применять в местах с частыми механическими воздействиями - например, на движущихся элементах

Примеры использования

• Подсветка кухонного гарнитура - соединение двух участков ленты за шкафом
• Архитектурная подсветка потолка - переход через угол с помощью двух коннекторов
• Ремонт поврежденного участка LED-ленты в спальне - замена фрагмента без перепайки
• Выставочные стенды - временная установка и быстрая перестановка освещения

Практические советы

• Перед установкой протрите контактную зону ленты спиртом - грязь снижает надёжность соединения
• Не перегибайте ленту более чем на 90° в месте подключения - это может повредить дорожки
• Если лента плохо держится в коннекторе - проверьте, не выступают ли компоненты SMD за пределы 10 мм
• Для долговечности не нагружайте коннектор более чем на 3 А - даже если лента теоретически допускает большую мощность
• LS-connector-10mm-DND-IP20 от ЭРА лучше всего сочетается с лентами того же бренда - гарантируется точное соответствие габаритов и качества контактов
