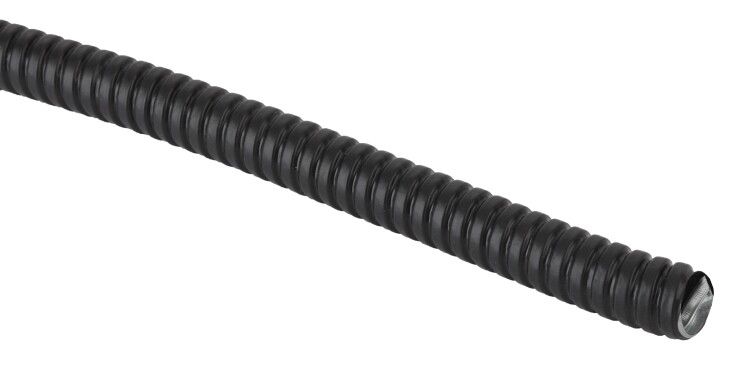

Эра Б0036559 Металлорукав в ПВХ изоляции Р3-ЦПнг-32 с протяжкой черн (уп.20м)

Металлорукав Р3-ЦПнг-32 с протяжкой 20м в ПВХ изоляции черный от бренда ЭРА — гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенной опасности механических воздействий и высокой температурной нагрузки. Артикул б0036559 подходит для стационарной и перемещаемой электропроводки в промышленных объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-32 с протяжкой 20м в ПВХ изоляции черный предназначен для защиты кабельных линий от ударов, перегибов, истирания и внешних воздействий. Обеспечивает пожарную безопасность благодаря самозатухающим свойствам ПВХ-оболочки. Применяется внутри зданий и на открытых участках, где требуется надёжная механическая защита и электрическая изоляция — например, в цехах, на конвейерах, возле станков, в распределительных щитах и транзитных трассах.

Технические характеристики

• Номинальный диаметр: 32 мм — внутренний проход позволяет пропускать кабели до 18–20 мм в диаметре (с учётом запаса на сборку).
• Материал корпуса: оцинкованная сталь — устойчивость к коррозии, прочность при изгибах и вибрациях.
• Наружное покрытие: Поливинилхлорид (ПВХ) — чёрного цвета, с противопожарными свойствами, не распространяет горение.
• Степень защиты IP65 — полностью герметична от пыли, выдерживает струю воды из любого направления.
• Рабочая температура: от –40 °C до +70 °C — подходит для холодных помещений и нагреваемых зон.
• Статический радиус изгиба: 150 мм — минимальный допустимый радиус при фиксированном изгибе без повреждения структуры.
• Разрывное усилие: 600 Н — способен выдерживать значительные осевые нагрузки без разрыва.
• Электроизоляционные свойства — ПВХ-оболочка предотвращает случайные замыкания на корпус.
• Длина: 20 метров — одна катушка, удобна для длинных трасс без соединений.
• Гибкость: эластичный — легко формируется вручную без специальных инструментов.
• Уплотнение: отсутствует — требует установки фитингов или муфт для герметизации концов.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-32 с протяжкой 20м в ПВХ изоляции черный совместим с любыми стандартными металлорукавными фитингами, переходниками и клеммными коробками с посадочным диаметром 32 мм. Протяжка (стальная лента внутри) позволяет легко затянуть кабель через всю длину рукава — особенно полезно при прокладке в труднодоступных местах. Для монтажа используйте ножницы по металлу или трубный резак. Концы необходимо закрывать пластиковыми или металлическими колпачками, чтобы исключить попадание пыли и влаги. Учитывайте, что без уплотнения рукав не является герметичным на концах — обязательна установка уплотнителей при выходе в щит или оборудование.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: ПВХ-изоляция самозатухающая, не поддерживает горение. Соответствует ГОСТ Р МЭК 60617 и нормам по защите от поражения электрическим током. Степень защиты IP65 гарантирует работу в средах с пылью и влажностью, но не предназначено для постоянного погружения в воду.

Преимущества

• Высокая механическая прочность за счёт оцинкованной стали — выдерживает давление, сдавливание, удары.
• Протяжка ускоряет прокладку кабеля — экономит время при монтаже в сложных маршрутах.
• ПВХ-покрытие снижает риск возгорания и не выделяет токсичных веществ при нагреве.
• Эластичность позволяет прокладывать трассы с несколькими изгибами без потери целостности.
• Чёрный цвет маскирует загрязнения и хорошо сочетается с промышленным оборудованием.

Ограничения применения

• Не применяется в условиях постоянного погружения в жидкости — IP65 не обеспечивает герметичность при длительном контакте с водой.
• Не рекомендован для использования в агрессивных химических средах (кислоты, растворители) — ПВХ может разрушаться.
• Отсутствие уплотнения требует дополнительной комплектации — нельзя использовать как готовую герметичную систему без фитингов.
• Запрещено применять при температурах ниже –40 °C и выше +70 °C — возможна потеря эластичности или деформация ПВХ.
• Не предназначен для частого изгиба в динамическом режиме — статический радиус изгиба 150 мм не рассчитан на многократные движения.

Примеры использования

• Защита силовых кабелей на автоматизированных линиях производства.
• Прокладка сигнальных проводов от датчиков к контроллерам в цехах с высокой запылённостью.
• Обводка кабелей вокруг оборудования с ограниченным пространством — рукав легко гнётся в нужную форму.
• Подключение электродвигателей, насосов, вентиляторов в помещениях с влажной средой (например, мойки, пищевые цеха).
• Монтаж временных сетей на стройплощадках — можно быстро развернуть 20-метровую линию с помощью протяжки.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (32 мм) достаточен для всех кабелей с учётом изоляции — не перегружайте канал.
• Используйте термоусадочные или пластиковые заглушки на концах — даже при IP65 открытые торцы остаются уязвимыми.
• При необходимости резки — делайте чёткий срез, удалите острые края оцинкованной стали, чтобы не повредить изоляцию кабеля.
• Для длинных трасс с несколькими изгибами — разбейте маршрут на участки по 5–10 м, чтобы не перегрузить протяжку.
• Артикул б0036559 — один из самых популярных в линейке ЭРА для промышленной проводки; при заказе нескольких единиц — сохраняйте партию, чтобы избежать различий в оттенке ПВХ.
