Н (25м/уп) | PR.03321 Промрукав Металлорукав Р3-ЦХ-32 750 Строитель

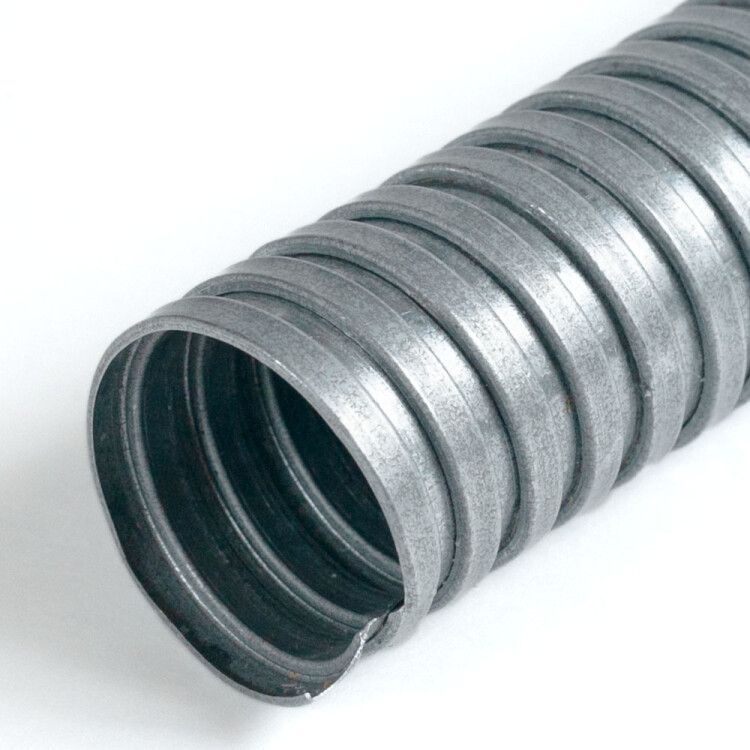

Металлорукав Р3-ЦХ-32 750 Н (25 метров в упаковке) от ПРОМРУКАВ - гибкий металлический рукав из оцинкованной стали для защиты кабелей и проводов от механических повреждений и внешних факторов в условиях электромонтажа. Упакован в бухты по 25 метров, удобен для транспортировки и прокладки в сложных трассах.

Назначение и область применения

Металлорукав Р3-ЦХ-32 750 Н применяется для защиты изолированных проводов и кабелей в электрических установках, системах связи и автоматизации. Подходит для прокладки в помещениях и на открытых участках, где есть риск механического воздействия, вибраций или повышенной влажности. Часто используется в промышленных цехах, на станциях, в распределительных щитах и на конвейерных линиях.

Технические характеристики

• Номинальный диаметр: 32 мм - внутреннее пространство рассчитано на прокладку кабелей до 30,4 мм в диаметре.
• Наружный диаметр: 38 мм - влияет на посадочные зоны и крепления.
• Длина бухты: 25 м - оптимальна для крупных трасс без частой замены соединений.
• Материал: оцинкованная стальная лента - обеспечивает коррозионную стойкость без дополнительного покрытия.
• Степень защиты IP42: защищает от твердых частиц больше 1 мм и вертикальных капель воды - не предназначена для постоянного контакта с водой или пылевых сред.
• Температурный диапазон: от –60 C до +100 C - работает в холодных и жарких условиях, включая промышленные печи и морозильные камеры.
• Разрывное усилие: 600 Н - выдерживает значительные нагрузки на растяжение, но не является несущим элементом.
• Статический радиус изгиба: 150 мм - минимальный допустимый радиус при фиксированной укладке без деформации.
• Уплотнение: хлопчатобумажное волокно - предотвращает попадание пыли и мелкого мусора, не герметизирует полностью.
• Обшивка: отсутствует - не имеет пластиковой или текстильной внешней оболочки, что снижает вес и стоимость.
• Производственный стандарт: ТУ 4833-001-32912984-2015 - соответствует отечественным требованиям к электротехническим рукавам.

Совместимость и монтаж

Металлорукав Р3-ЦХ-32 750 Н совместим с клеммниками, муфтами и фитингами, имеющими внутреннюю резьбу или зажимы под 38 мм наружный диаметр. Для монтажа используйте специальные обжимные наконечники или хомуты. Не рекомендуется перегибать рукав менее чем на 150 мм радиуса - это вызывает сплющивание и потерю прочности. Прокладывать можно вручную без инструментов, но для длинных трасс лучше применять направляющие штанги. Концы рукава после резки требуют обработки - острые края ленты могут повредить изоляцию кабеля.

Безопасность и стандарты

Изделие изготовлено в соответствии с ТУ 4833-001-32912984-2015 и не содержит материалов, запрещённых в электроустановках. Степень защиты IP42 позволяет использовать его в закрытых помещениях с нормальной влажностью, но не в местах с постоянным орошением или высокой запылённостью. Электрическая изоляция не предусмотрена - рукав не заменяет изолирующий корпус и не защищает от поражения током.

Преимущества

• Высокая механическая прочность благодаря стальной оцинкованной ленте - выдерживает удары, давление и вибрации.
• Широкий температурный диапазон - надёжно работает в суровых климатических условиях.
• Лёгкость гибкости - легко формируется вокруг препятствий без потери целостности.
• Уплотнение из натурального волокна - эффективно задерживает пыль и мелкий мусор без необходимости в герметиках.
• Отсутствие обшивки - снижает цену и массу, упрощает доступ к кабелю при обслуживании.

Ограничения применения

• Не подходит для прямого контакта с водой, маслом или агрессивными жидкостями - оцинковка не гарантирует химическую стойкость.
• IP42 недостаточно для помещений с высокой влажностью (например, банях, мойках, на улице под дождём).
• Не является несущим элементом - нельзя использовать как кронштейн или подвес для кабелей.
• Не обеспечивает электрическую изоляцию - обязательно требуется наличие собственной изоляции у кабеля внутри.
• После резки края остаются острыми - требуют обязательной обработки (например, напильником или термоусадкой).

Примеры использования

• Защита силовых кабелей от двигателя к частотному преобразователю на конвейере.
• Прокладка сигнальных проводов между датчиками и контроллером в цеху с вибрационным оборудованием.
• Формирование трассы для кабелей в распределительном щите с ограниченным пространством.
• Замена старых неметаллических труб в модернизации оборудования с повышенными требованиями к прочности.

Практические советы

• Перед монтажом проверьте внутренний диаметр (30,4 мм) - суммарный диаметр всех кабелей не должен превышать 70–80 % этого значения для свободного прохода.
• При использовании в нескольких точках - отмеряйте длину с запасом 5–10%, чтобы компенсировать изгибы и возможные ошибки.
• Для долговечности - не перегибайте рукав более 150 мм радиуса даже временно; при необходимости сделайте переход через угол с фитингом.
• После окончательной укладки закрепите концы рукава с помощью зажимов или обжимных колец - это предотвратит смещение кабелей и выход уплотнения.
• Храните бухты в сухом месте, избегая длительного контакта с землёй или металлами, которые могут повредить цинковое покрытие.
