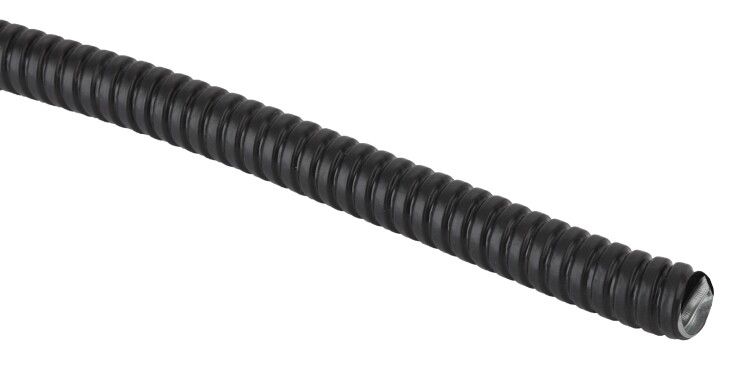

Эра Б0036560 Металлорукав в ПВХ изоляции Р3-ЦПнг-38 с протяжкой черн (уп.20м)

Металлорукав Р3-ЦПнг-38 с протяжкой 20м в ПВХ изоляции черный от бренда ЭРА — это гибкая защищающая оболочка для кабелей и проводов, предназначенная для прокладки в условиях повышенной механической нагрузки и требований к пожарной безопасности. Артикул б0036560 сочетает прочную стальную основу с надежной ПВХ-изоляцией и удобной протяжкой для упрощения монтажа.

Назначение и область применения

Металлорукав Р3-ЦПнг-38 с протяжкой 20м в ПВХ изоляции черный используется для защиты электрических кабелей и проводов от внешних воздействий: ударов, перегибов, истирания, давления и химических сред. Подходит для внутренней прокладки в зданиях, на производствах, в цехах, на транспорте и в других местах, где требуется высокая степень механической защиты и ограниченный доступ к открытой проводке. Благодаря огнестойкости материала применяется там, где важна пожарная безопасность — например, в системах управления, автоматизации, освещении и силовой сети.

Технические характеристики

• Наружный диаметр: 40 мм — позволяет пропускать кабели до 38 мм в суммарном сечении;
• Номинальный диаметр: 38 мм — указывает на внутренний проход для кабельного пакета;
• Материал корпуса: оцинкованная сталь — обеспечивает коррозионную стойкость и долговечность;
• Покрытие: Поливинилхлорид (ПВХ) — эластичная, самозатухающая изоляция, предотвращающая распространение пламени;
• Степень защиты IP65: полностью защищён от пыли и устойчив к струям воды из любого направления;
• Температурный диапазон: от –40 °C до +70 °C — работает в холодных помещениях и жарких цехах;
• Разрывное усилие: 600 Н — выдерживает значительные механические нагрузки без разрыва;
• Статический радиус изгиба: 180 мм — минимальный допустимый радиус изгиба при фиксированной установке;
• Гибкость: эластичный — легко формируется в нужную форму без специальных инструментов;
• Цвет: чёрный — маскирует загрязнения и соответствует промышленным стандартам;
• Протяжка: 20 метров — стальная проволока внутри рукава для протяжки кабеля через всю длину;
• Уплотнение: отсутствует — не предназначена для герметичной установки в водонасыщенных средах.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-38 с протяжкой 20м в ПВХ изоляции черный совместим со всеми типами кабелей и проводов, имеющих наружный диаметр до 38 мм. Протяжка позволяет легко затянуть кабель через весь рукав без необходимости использовать отдельные инструменты. Для монтажа достаточно закрепить рукав на опорах или в крепёжных каналах, используя хомутики или кронштейны. Учитывайте, что при изгибе соблюдайте минимальный радиус 180 мм — иначе возможна деформация структуры. Соединения с другими элементами (коробки, распределители) выполняются через фитинги с подходящими резьбой или зажимами. Отсутствие уплотнения требует дополнительной герметизации на входах/выходах, если есть риск попадания влаги.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря самозатухающим свойствам ПВХ-покрытия. Степень защиты IP65 гарантирует работу в запылённых и влажных средах. Материал не содержит галогенов, которые выделяют токсичные вещества при горении. Однако не является взрывозащищённым и не сертифицирован для использования во взрывоопасных зонах (Zone 1–2).

Преимущества

• Высокая механическая прочность за счёт оцинкованной стали;
• Удобство монтажа благодаря встроенной протяжке длиной 20 м;
• Пожаробезопасная ПВХ-оболочка снижает риск возгорания;
• Широкий температурный диапазон — подходит для холодных и жарких помещений;
• Эластичность позволяет прокладывать рукав по сложному маршруту без потери целостности;
• IP65 обеспечивает надёжную защиту от пыли и брызг воды.

Ограничения применения

• Не рекомендуется для постоянного погружения в воду — отсутствует герметизация и класс защиты IP65 недостаточен для подводного использования;
• Не подходит для взрывоопасных зон — не имеет соответствующего взрывозащитного исполнения;
• Не предназначен для прокладки в контакте с острыми кромками без дополнительной защиты — возможно повреждение ПВХ-слоя;
• Запрещено применять при температурах выше +70 °C — материал ПВХ теряет прочность;
• Не следует использовать в агрессивных химических средах — ПВХ может разрушаться под действием растворителей и кислот.

Примеры использования

• Защита кабелей питания на станках ЧПУ и конвейерах в заводских цехах;
• Прокладка сигнальных линий в системах автоматизации и контроля;
• Монтаж осветительных кабелей в производственных помещениях с высокой запылённостью;
• Прокладка кабелей между шкафами управления в логистических комплексах;
• Использование в теплицах, складах и холодильных камерах — благодаря широкому температурному диапазону.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава (38 мм) был достаточен для всех кабелей в пакете — не забудьте учесть изоляцию и броню;
• При использовании протяжки не перегружайте её — максимальная нагрузка должна быть ниже 600 Н;
• Если требуется герметичность на концах — используйте дополнительно силиконовые или резиновые уплотнительные кольца;
• При изгибах делайте плавные переходы — резкие углы могут вызвать трещины в ПВХ или деформацию стальной спирали;
• Для длинных участков (>15 м) рекомендуется делать промежуточные точки крепления каждые 1–1,5 м, чтобы избежать провисания;
• Артикул б0036560 — идеальный выбор, когда нужны одновременно прочность, пожаробезопасность и простота протяжки кабеля.
