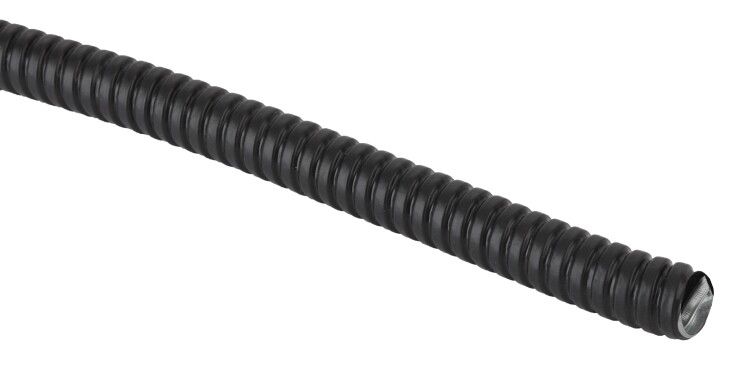

Эра Б0036561 Металлорукав в ПВХ изоляции Р3-ЦПнг-50 с протяжкой черн (уп.20м)

Металлорукав Р3-ЦПнг-50 с протяжкой 20м, черный - гибкая защищающая оболочка из нержавеющей стали для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Бренд ЭРА, артикул б0036561, предназначен для стационарной установки на объектах с жесткими требованиями к надежности и пожаробезопасности.

Назначение и область применения

Металлорукав Р3-ЦПнг-50 с протяжкой 20м, черный используется для защиты кабельных трасс от внешних воздействий: ударов, истирания, перегибов, химических веществ и высоких температур. Подходит для прокладки внутри зданий, на производствах, в цехах, на транспорте и в других местах, где требуется надежная механическая и термическая защита. Обеспечивает пожарную безопасность благодаря самозатухающим свойствам ПВХ-оболочки.

Технические характеристики

• Номинальный диаметр: 50 мм - внутренний проход для кабелей, позволяет пропускать пучки до 50 мм в суммарном диаметре
• Длина: 20 метров - одна секция, удобна для длинных трасс без соединений
• Материал корпуса: нержавеющая сталь с оцинкованным покрытием - устойчивость к коррозии и долгий срок службы
• Оболочка: ПВХ, черного цвета - защищает от УФ, снижает горючесть, не выгорает на солнце
• Степень защиты IP65 - полностью герметична против пыли, защищена от струй воды с любого направления
• Температурный диапазон: от –40C до +70C - работает в холодных помещениях и нагретых зонах
• Статический радиус изгиба: 245 мм - минимальный допустимый радиус при фиксированной укладке
• Разрывное усилие: 600 Н - выдерживает значительные осевые нагрузки без разрушения
• Электроизоляционные свойства - не проводит ток, безопасен при случайном контакте с напряжением
• Гибкость: эластичный - легко формируется в нужную форму без специальных инструментов
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав Р3-ЦПнг-50 с протяжкой 20м, черный комплектуется протяжкой (зондом) - стальной трос внутри, который позволяет затянуть кабели через всю длину рукава без раскрытия. Монтаж выполняется путем прокладки по маршруту и фиксации хомутиками или крепежными планками. Концы рукава необходимо закрывать фитингами или муфтами для сохранения степени защиты IP65. Не рекомендуется использовать без оконечных элементов в открытой среде - возможен попадание влаги и пыли.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: ПВХ-оболочка самозатухающая, не распространяет пламя. Применяется в соответствии с ГОСТ Р 50571 и нормами ПУЭ для кабельных систем в промышленных объектах. Отсутствие уплотнения не влияет на класс защиты, если концевые соединения выполнены правильно.

Преимущества

• Высокая прочность: нержавеющая сталь с оцинковкой предотвращает коррозию даже во влажной среде
• Удобство монтажа: наличие протяжки ускоряет заправку кабелей, исключает необходимость разборки
• Долговечность: рабочий ресурс более 15 лет при соблюдении условий эксплуатации
• Пожаробезопасность: ПВХ-покрытие не поддерживает горение, снижает риск возгорания
• Широкий температурный диапазон: подходит для холодильных камер и тепловых зон одновременно

Ограничения применения

• Не предназначен для частого изгибания в динамическом режиме - превышение радиуса 245 мм вызывает деформацию
• Отсутствие уплотнения требует обязательной герметизации на входах/выходах, иначе IP65 не будет обеспечен
• Не следует применять в средах с постоянным воздействием открытого пламени или сверхвысоких температур (>80C)
• Запрещено использование в качестве несущего элемента - не рассчитан на вес кабеля, только на защиту

Примеры использования

• Защита силовых кабелей на конвейерах в пищевой промышленности
• Прокладка сигнальных линий в автоматизированных станках с высокой вибрацией
• Кабельные трассы в лабораториях, где есть риск разливов жидкостей
• Подключение оборудования в холодильных камерах и на улице (при правильной герметизации концов)
• Монтаж вентиляционных систем с высокой влажностью и температурными колебаниями

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает 45–48 мм - оставьте запас для свободного движения
• Используйте пластиковые или медные фитинги с резьбой для герметизации концов - это сохранит IP65
• При прокладке вдоль стен используйте крепеж каждые 1–1,5 метра - избежите провисания
• Не растягивайте рукав при монтаже - он не предназначен для натяжения, только для изгиба
• При работе в условиях низких температур (+5C и ниже) согрейте рукав перед изгибом - материал становится менее эластичным
• Артикул б0036561 - единственный вариант с протяжкой в этой серии ЭРА; другие модели без зонда требуют другого способа заправки
