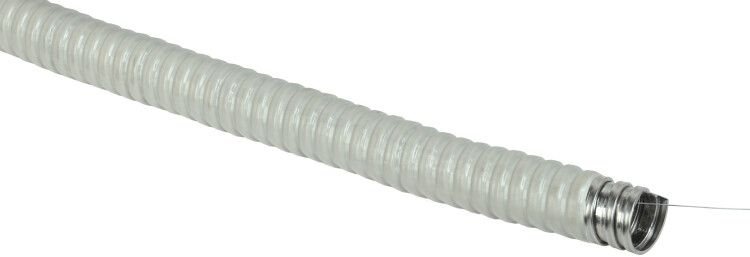

Металлорукав Р3-ЦПнг-22 d22мм с протяжкой сер. ELASTA (уп.20м) IEK CMP21-022-K41-020

Металлорукав Р3-ЦПнг-22 (20м) с протяжкой серый от бренда IEK - это гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря оцинкованной стали и ПВХ-изоляции, он обеспечивает надежную защиту от механических повреждений, влаги и пыли, а также не распространяет горение. Артикул cmp21-022-k41-020 подходит для прокладки в промышленных системах, где важна долговечность и безопасность.

Назначение и область применения

Металлорукав Р3-ЦПнг-22 (20м) с протяжкой серый используется для защиты кабелей, проводов и гибких шлангов от внешних воздействий: ударов, перегибов, химических сред, влаги и пыли. Применяется там, где требуется повышенная пожаробезопасность и длительный срок службы.

• Системы вентиляции, кондиционирования и отопления
• Подъемно-транспортное оборудование (краны, элеваторы)
• Объекты нефтегазовой промышленности
• Тоннели, каналы, траншеи, закрытые помещения
• Прокладка кабелей по горючим основаниям (дерево, пластик)

Технические характеристики

• Диаметр: 22 мм - подходит для кабелей до 10–12 мм в диаметре
• Длина: 20 метров - одна катушка для сплошной прокладки без стыков
• Материал корпуса: оцинкованная сталь - устойчивость к коррозии
• Изоляция: ПВХ-пластикат - защищает от влаги, масел, УФ-лучей
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –50 C до +50 C - работает в холодных и жарких условиях
• Пожаробезопасность: не поддерживает горение - соответствует требованиям ГОСТ Р 53313-2009
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Цвет: серый - визуально отличается от других типов рукавов
• Гибкость: высокая - легко изгибается вокруг препятствий
• Уплотнение: отсутствует - требует дополнительной герметизации на концах

Совместимость и монтаж

Металлорукав Р3-ЦПнг-22 (20м) с протяжкой серый оснащен внутренней протяжкой - стальной трос, который позволяет легко затянуть кабель через весь рукав после установки. Это особенно удобно при прокладке в труднодоступных местах или длинных трассах.

• Протяжка уже встроена - не нуждается в дополнительном оборудовании
• Для фиксации используйте зажимы, муфты или крепления с подходящим диаметром (22 мм)
• На концах рукава рекомендуется установить термоусадочные или резиновые вводы для герметизации
• Перед монтажом проверьте целостность ПВХ-изоляции - трещины снижают степень защиты IP65
• Не допускайте резких перегибов радиусом менее 80 мм - это может повредить внутреннюю структуру

Безопасность и стандарты

Металлорукав Р3-ЦПнг-22 (20м) с протяжкой серый соответствует ГОСТ Р 53313-2009 - нормативу для электроустановок в зонах с повышенными требованиями к пожарной безопасности. Материал ПВХ-пластиката не выделяет токсичных веществ при нагреве и не поддерживает горение, что делает его безопасным для использования в замкнутых пространствах.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• IP65 - надежная защита от пыли и водных струй, даже на открытых участках
• ПВХ-изоляция устойчива к маслам, щелочам и агрессивным средам
• Встроенная протяжка ускоряет монтаж и снижает риск повреждения кабеля
• Широкий температурный диапазон - подходит для холодных регионов и теплых цехов
• 10-летний срок службы - экономия на замене и обслуживании

Ограничения применения

• Отсутствие уплотнения - нельзя использовать без дополнительных вводов в точках входа/выхода
• Не предназначен для постоянного погружения в воду - IP65 не равен IP67/IP68
• Не рекомендуется для прокладки в местах с частыми вибрациями выше 20 Гц - возможна усталость металла
• ПВХ-изоляция может стать хрупкой при температурах ниже –50 C - не применять в экстремальных Arctic-условиях
• Не подходит для защиты силовых кабелей свыше 10 кВ - не имеет электрической изоляции

Примеры использования

• Прокладка сигнальных кабелей управления вентиляцией внутри стен здания
• Защита кабелей питания на мобильных платформах в логистических комплексах
• Монтаж проводов в каналах нефтебазы, где есть риск утечек смазочных материалов
• Прокладка кабелей в туннеле метро - защита от пыли, влаги и случайных ударов
• Скрытая прокладка в деревянных перекрытиях - благодаря самонегорючему ПВХ можно не использовать дополнительные огнеупорные экраны

Практические советы

• Выбирайте этот металлорукав, когда нужна защита от пыли и брызг, но не требуется герметизация под давлением
• Для длинных трасс (более 15 м) используйте протяжку - она значительно упрощает заправку кабеля
• При резке рукава используйте ножницы по металлу - острые края могут повредить изоляцию кабеля
• Храните катушки в сухом месте - хотя ПВХ защищает от влаги, длительное воздействие может вызвать конденсат внутри
• Артикул cmp21-022-k41-020 совместим со всеми стандартными фитингами IEK серии ELASTA - не нужны адаптеры
• Если планируете прокладывать в земле - обязательно используйте дополнительную трубу или кабельный канал, так как металлорукав не предназначен для прямой засыпки
