НГ 22 серый | zeta41922 ЗЭТАРУС (Завод электротехнической арматуры) Металлорукав в ПВХ изоляции МРПИ

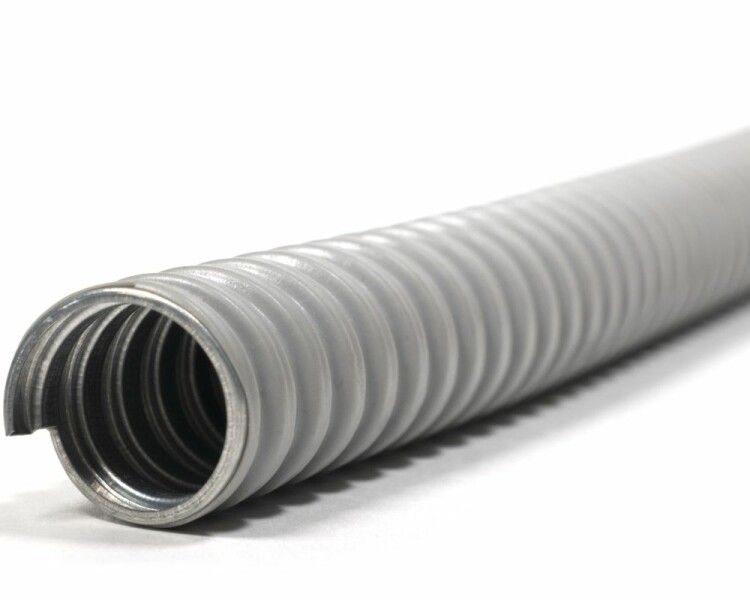

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм длина 50 м серый - это герметичный, негорючий рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для защиты электрических проводов в сложных условиях: влажных помещениях, на открытых участках трасс, где требуется высокая механическая и химическая стойкость. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот тип металлорукава как надежное решение для прокладки кабелей в криволинейных участках.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм длина 50 м серый используется для защиты кабелей и проводов в местах, где требуются:

• защита от влаги, пыли и агрессивных сред;
• гибкая прокладка по сложным контурам - повороты, изгибы, проходы через перегородки;
• повышение безопасности при возможном контакте с токоведущими частями;
• электромагнитная экранирующая способность благодаря металлической основе.

Подходит для прокладки в промышленных зонах, на заводах, в цехах с повышенной влажностью, на улице, в тоннелях, подземных коммуникациях, а также в системах автоматизации и управления.

Технические характеристики

• Диаметр наружный: 22 мм
• Внутренний диаметр: 20,7 мм - позволяет протянуть кабели сечением до ~10–12 мм2 (зависит от числа жил и типа изоляции);
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при нагрузке;
• Оболочка: поливинилхлорид (ПВХ) - не поддерживает горение, защищает от УФ, масел, бензина, щелочей;
• Степень защиты IP65: полностью защищен от пыли и струй воды под давлением;
• Температурный диапазон: от –40 C до +90 C - работает в холодных регионах и рядом с нагревательными элементами;
• Разрывное усилие: 500 Н - выдерживает значительную механическую нагрузку без разрыва;
• Статический радиус изгиба: 88 мм - минимальный допустимый радиус при фиксированном изгибе; при установке соблюдайте этот параметр;
• Длина: 50 метров - одна катушка, удобна для длинных трасс;
• Цвет: серый - соответствует промышленным стандартам визуального различения;
• Уплотнение: отсутствует - для герметизации соединений нужны дополнительные муфты или термосжимаемые наконечники.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм длина 50 м серый совместим с фитингами и соединителями, рассчитанными на наружный диаметр 22 мм. Для монтажа используйте специальные зажимы, клеммы и переходники с резьбой G½" или G¾".

Не рекомендуется использовать с инструментами, создающими острые изгибы - это может повредить ПВХ-оболочку. Протяжка кабеля осуществляется с применением шнура-тягача или смазки для снижения трения. Кабель должен иметь достаточный запас по диаметру: внутреннее пространство 20,7 мм - не более 3–4 одножильных проводов сечением 4 мм2 каждый.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм длина 50 м серый соответствует требованиям к негорючим материалам (не распространяет пламя) и обеспечивает защиту от поражения электрическим током благодаря изолирующей ПВХ-оболочке. Степень защиты IP65 соответствует ГОСТ 14254-2019. Оболочка изготовлена из ПВХ без галогенов, что снижает токсичность при возгорании.

Преимущества

• Высокая механическая прочность - стальная спираль предохраняет кабель от сдавливания и ударов;
• Защита от влаги и пыли - IP65 делает его пригодным для улицы и сырых помещений;
• Негорючесть - ПВХ-покрытие не поддерживает горение, безопасен в зонах с риском возгорания;
• Долговечность - оцинкованная сталь и ПВХ обеспечивают срок службы свыше 25 лет в нормальных условиях;
• Гибкость - легко формируется в нужную конфигурацию без инструментов.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подводном положении;
• Отсутствие уплотнений - необходимо дополнительно устанавливать герметичные вводы на концах;
• Не рекомендован для использования в средах с постоянным воздействием растворителей, кетонов и ароматических углеводородов - они разрушают ПВХ;
• При температурах выше +90 C возможно деформирование оболочки - не использовать рядом с печами, паровыми трубопроводами;
• Не следует перегибать радиусом менее 88 мм - это вызывает микротрещины в ПВХ и снижает степень защиты.

Примеры использования

• Прокладка силового кабеля от распределительного щита к станку с ЧПУ в цеху с влажностью 80%;
• Защита сигнальных проводов в системе автоматизации на элеваторе или в зерновом складе;
• Монтаж кабелей освещения на улице - между опорами, вдоль забора, в местах с риском попадания дождевой воды;
• Переход кабеля через стену из бетона в помещение с агрессивной средой (например, химлаборатория).

Практические советы

• При заказе убедитесь, что внутренний диаметр 20,7 мм достаточно для вашего кабеля - проверьте наружный диаметр изоляции кабеля перед закупкой;
• Для длинных трасс (до 50 м) используйте тяговый шнур - он упрощает протяжку и снижает риск повреждения изоляции;
• На концах рукава обязательно установите пластиковые или металлические втулки - они предотвращают перетирание кабеля о край;
• Храните в сухом месте, избегайте прямого солнечного света - даже ПВХ со временем стареет под УФ;
• Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм длина 50 м серый можно резать обычными ножницами по металлу - после резки удалите заусенцы.
