НГ 22 d22мм без протяжки (уп.50м) ГОФРОМАТИК zeta42231 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

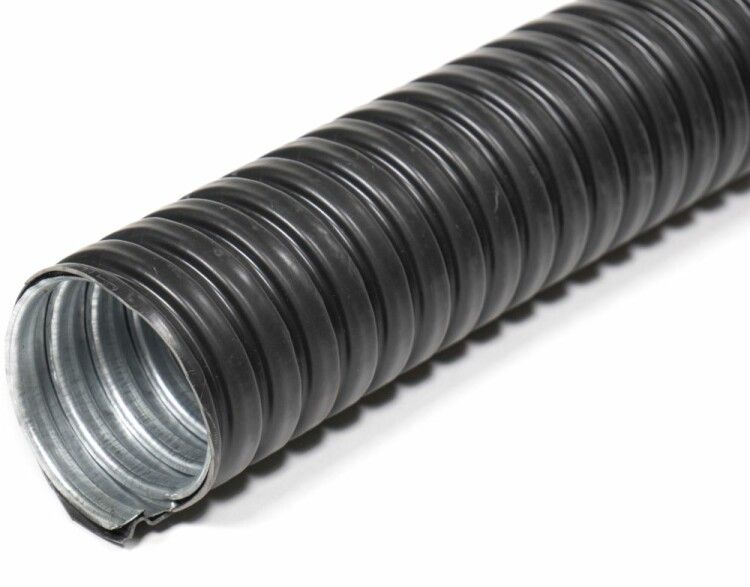

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм черный 50 м/упаковка - это гибкий, герметичный и огнеупорный рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных условиях: влажных, агрессивных или с риском механических повреждений. Бренд ЗЭТА Новосибирск выпускает этот продукт как часть линейки МРПИ НГ, где артикул zeta42231 соответствует именно этой модификации.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм черный 50 м/упаковка используется для защиты кабельных проводок там, где требуется высокая степень герметизации и безопасность. Подходит для прокладки в местах с повышенной влажностью, пылью, химическими испарениями или риском механических ударов. Часто применяется в промышленных зонах: на заводах, в цехах, на конвейерах, в системах автоматизации, в подземных каналах и на открытых площадках. Его используют там, где обычные кабельные каналы недостаточно надежны, а жесткие трубы слишком сложны в монтаже.

Технические характеристики

• Номинальный диаметр: 22 мм - внутренний проход позволяет пропускать кабели до 12–15 мм в диаметре (с учетом заполнения).
• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при нагрузке.
• Оболочка: ПВХ с огнестойкими свойствами (НГ - не поддерживающий горение) - предотвращает распространение пламени и снижает выделение токсичных веществ при нагреве.
• Степень защиты IP67: полностью защищен от пыли и временного погружения в воду до 1 метра на 30 минут.
• Длина бухты: 50 метров - удобна для крупных объектов, минимизирует стыки.
• Разрывное усилие: 500 Н - способен выдерживать значительную растягивающую нагрузку (например, при протяжке кабеля).
• Температурный диапазон: от –40 C до +90 C - работает в суровых климатах и рядом с нагретыми оборудованием.
• Статический радиус изгиба: 88 мм - минимальный допустимый радиус изгиба при фиксированном положении; при установке соблюдайте этот параметр, чтобы не повредить структуру.
• Цвет: черный - маскирует загрязнения, устойчив к УФ-лучам при краткосрочном воздействии.
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм черный 50 м/упаковка совместим со всеми типами стандартных фитингов для металлорукавов: муфтами, переходниками, клеммниками и вводами. Для монтажа используйте специальные ножницы для металлорукава - резать можно без деформации. Концы рукава после резки необходимо обработать: зачистить острые кромки и установить защитные колечки, чтобы не повредить изоляцию кабелей. Поскольку уплотнение отсутствует, для герметичности вводов в щиты или оборудование примените сальники или термоусадочные трубки. Не рекомендуется перегибать рукав более чем на 88 мм радиуса - это может вызвать трещины в ПВХ-слое или деформацию спирали.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ 22 диаметр 22 мм черный 50 м/упаковка соответствует требованиям ГОСТ Р 50571.5.52 и нормам безопасности для электропроводок в опасных зонах. ПВХ-оболочка не поддерживает горение (индекс НГ), что делает его подходящим для помещений с повышенными требованиями к пожарной безопасности. Электроизоляционные свойства обеспечивают защиту от случайного контакта с токоведущими частями внутри. Однако сам по себе он не является заменителем заземления - обязательно подключайте металлическую оплетку к контуру заземления при использовании в сетях TN-S или TT.

Преимущества

• Высокая механическая прочность благодаря комбинации стальной спирали и ПВХ-оболочки.
• Герметичность IP67 - идеально для улиц, подвалов, пищевых производств.
• Огнестойкость - не поддерживает горение, снижает риск возгорания при аварийных ситуациях.
• Устойчивость к химическим агрессивным средам - не боится масла, эмульсий, растворителей.
• Гибкость - легко формируется в нужную конфигурацию без инструментов.
• Длинная бухта (50 м) - экономит время на стыковке и снижает количество точек входа.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие.
• Отсутствие заводского уплотнения требует дополнительных мер при выводе в распределительные устройства.
• Не следует использовать в условиях постоянного давления жидкости или газа - не является трубопроводом.
• При температурах выше +90 C возможна потеря эластичности ПВХ - не подходит для печей, паровых трубопроводов.
• Не рекомендован для прямого солнечного освещения длительное время - УФ-деградация ПВХ может начаться через несколько лет.

Примеры использования

• Прокладка силового кабеля от станка к пульту управления в цеху с мытьем оборудования водой.
• Защита сигнальных кабелей на конвейере в холодильной камере (температура ниже 0 C).
• Переход между стеной и потолком в подвальном помещении с высокой влажностью.
• Подключение датчиков на открытом воздухе - например, на фасаде здания или в охраняемой зоне.
• Монтаж кабелей в зоне с риском попадания металлической стружки - например, на токарных или фрезерных станках.

Практические советы

• При выборе диаметра учитывайте суммарный диаметр всех кабелей - заполнение не должно превышать 40% внутреннего объема.
• Для длинных маршрутов используйте направляющие ролики - так легче протянуть кабель без перегибов.
• На концах рукава всегда устанавливайте пластиковые или металлические защитные кольца - они предотвращают повреждение изоляции кабелей.
• Если требуется герметизация - используйте сальники с резиновым уплотнением и затягивайте их равномерно, не пережимая.
• Храните бухты в сухом месте, избегая прямого солнечного света - даже черный ПВХ со временем стареет под УФ.
• Артикул zeta42231 - это базовая версия. Производитель ЗЭТА Новосибирск предлагает нестандартные длины и цвета по запросу - обращайтесь, если нужны другие варианты.
