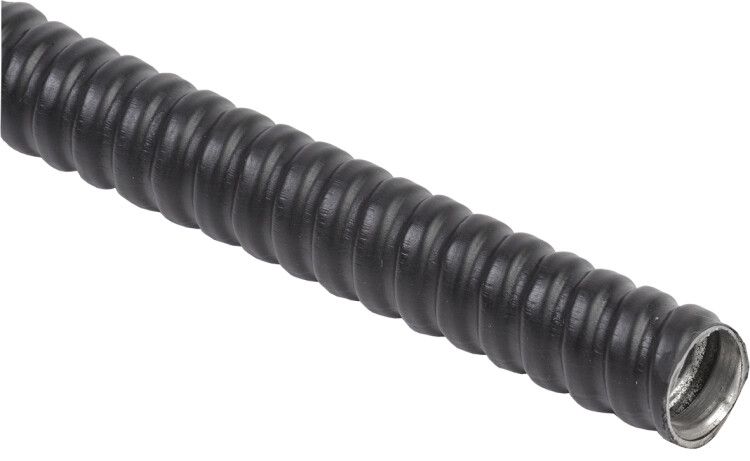

Металлорукав Р3-ЦПнг-22 d22мм с протяжкой черн. ELASTA (уп.20м) IEK CMP10-22-020

Металлорукав Р3-ЦПнг-22 с протяжкой черный 20 м от бренда IEK - это гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря оцинкованной стали, ПВХ-изоляции и встроенной протяжке, этот металлорукав обеспечивает надежную защиту от механических повреждений, влаги и химических воздействий, подходя как для внутренней, так и для наружной прокладки.

Назначение и область применения

Металлорукав Р3-ЦПнг-22 с протяжкой черный 20 м используется для защиты кабельных линий, проводов и гибких шлангов от внешних факторов: ударов, перегибов, влаги, химически активных сред и солнечного излучения. Применяется там, где требуется повышенная прочность и долговечность:

• Системы вентиляции, кондиционирования и отопления;
• Подъемно-транспортное оборудование (краны, элеваторы, конвейеры);
• Объекты нефтегазовой и химической промышленности;
• Каналы, тоннели, траншеи и другие закрытые/открытые трассы;
• Прокладка в зонах с высокой вероятностью механического воздействия.

Технические характеристики

• Длина: 20 метров - готовый участок для прокладки без необходимости соединения.
• Наружный диаметр: 26 мм - соответствует стандартным крепежным элементам и фитингам.
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 18–19 мм в диаметре с запасом для сборки.
• Материал корпуса: оцинкованная сталь - защищает от коррозии, увеличивает срок службы.
• Покрытие: ПВХ-пластикат черного цвета - устойчив к УФ-излучению, не выцветает на солнце.
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды из любого направления.
• Пожаробезопасность: не распространяет горение - безопасен для установки рядом с горючими материалами.
• Температурный диапазон: от –50 C до +50 C - работает в суровых климатических условиях, включая холодные регионы России.
• Статический радиус изгиба: 170 мм - минимальный допустимый радиус при стационарном изгибе без повреждения структуры.
• Разрывное усилие: 600 Н - способен выдерживать значительные нагрузки на растяжение.
• Срок службы: 10 лет - при соблюдении условий эксплуатации.
• Нормативный документ: ТУ 4833-001-57393508-2007 - соответствие требованиям отечественного стандарта.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-22 с протяжкой черный 20 м оснащен встроенной протяжкой - стальной трос внутри, который позволяет легко затянуть кабель через всю длину рукава без дополнительных инструментов. Это особенно важно при прокладке в труднодоступных местах.

Для монтажа используйте фитинги с внутренним диаметром 26 мм. Убедитесь, что посадочные места совпадают с наружным диаметром рукава. Поскольку уплотнение отсутствует, для герметизации входов/выходов применяйте отдельные резиновые или силиконовые вводы. Перед установкой проверьте целостность ПВХ-покрытия - даже небольшие порезы снижают степень защиты IP65.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-22 с протяжкой черный 20 м соответствует требованиям ТУ 4833-001-57393508-2007. Его конструкция обеспечивает:

• Негорючесть материала - не поддерживает горение, безопасен для прокладки на деревянных и других горючих основаниях;
• Высокую механическую прочность - выдерживает давление, удары и перегрузки;
• Защиту от влаги и пыли - IP65 делает его пригодным для использования в сырых помещениях и на улице.

Преимущества

• Встроенная протяжка ускоряет монтаж и уменьшает риск повреждения кабеля при затяжке.
• Оцинкованная сталь противостоит коррозии, продлевая срок службы в агрессивной среде.
• Черный ПВХ-слой защищает от УФ-излучения - не трескается и не выгорает на солнце.
• Широкий температурный диапазон - подходит для всех климатических зон РФ.
• Гибкость при сохранении формы - легко формируется вокруг препятствий без потери прочности.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68.
• Отсутствуют уплотнения на концах - требует дополнительной герметизации при выходе кабеля.
• Не рекомендуется для частого динамического изгиба - радиус изгиба 170 мм является максимальным для статической установки, при движении возможна усталость металла.
• Не следует применять в средах с агрессивными растворителями - ПВХ может деформироваться при контакте с бензином, ацетоном и другими органическими веществами.

Примеры использования

• Прокладка силового кабеля от щита к насосной станции на открытом воздухе - металлорукав Р3-ЦПнг-22 с протяжкой черный 20 м защищает от дождя, песка и случайных ударов.
• Монтаж управления на конвейере в пищевой промышленности - устойчив к мойкам и влажной среде благодаря IP65.
• Скрытая прокладка в стене между этажами - не распространяет горение, безопасен при наличии деревянных конструкций.
• Переход кабеля через технологическую трубу в тоннеле - протяжка позволяет легко ввести несколько кабелей одновременно.

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-22 с протяжкой черный 20 м, когда нужна длинная цельная трасса - не придется соединять секции.
• Проверяйте внутренний диаметр 20,7 мм перед выбором кабеля - суммарный диаметр всех проводов не должен превышать 18 мм.
• При прокладке в местах с высокой вибрацией - дополнительно фиксируйте рукав хомутами каждые 0,5–1 м.
• Храните в сухом месте - хотя покрытие защищено, длительный контакт с водой может вызвать коррозию на срезах.
• Артикул cmp10-22-020 - единственный в линейке ELASTA с такой комбинацией длины, диаметра и протяжки - не путайте с аналогами без протяжки.
