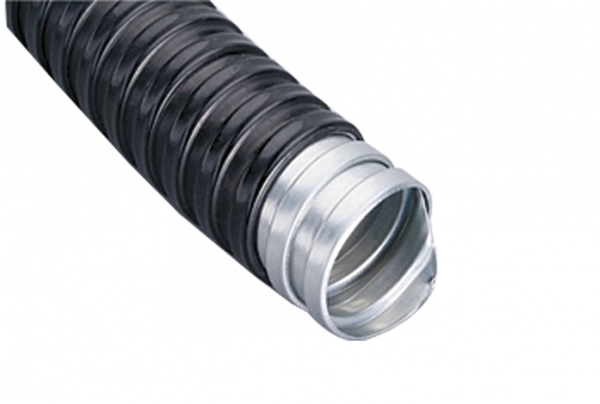

Металлорукав в ПВХ изоляции Р3-ЦПнг 22 d22мм с протяжкой (уп.20м) EKF mrzp-22-20

Металлорукав в ПВХ изоляции Р3-ЦП, Р3-ЦПнг, РЗ-ЦП - 22 мм, 20 м, с протяжкой от EKF (арт. mrzp-22-20) предназначен для защиты кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Его гибкая конструкция с оцинкованной стальной спиралью и ПВХ-оболочкой обеспечивает долговечность и безопасность прокладки в сложных условиях.

Назначение и область применения

Металлорукав используется для прокладки силовых и сигнальных кабелей там, где требуется защита от ударов, перегибов, вибраций и химического воздействия. Подходит для установки на станках, конвейерах, в производственных цехах, на объектах энергетики и транспорта. Применяется внутри помещений и в частично открытых зонах с контролируемой влажностью. Не рекомендуется для постоянного нахождения под прямыми солнечными лучами или во взрывоопасных зонах.

Технические характеристики

• Материал корпуса: оцинкованная стальная лента - устойчива к коррозии, сохраняет форму при изгибах;
• Изоляция: ПВХ-пластикат черного цвета - защищает от влаги, масла, кислот и щелочей;
• Диаметр: внешний - 22 мм, внутренний проход - 26 мм (возможно свободное прохождение кабелей до этого размера);
• Длина: 20 метров в бухте - удобна для длинных трасс без соединений;
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления;
• Температурный диапазон: от -40 C до +60 C - работает в холодных и жарких помещениях;
• Статический радиус изгиба: 110 мм - минимальный допустимый радиус при фиксированном изгибе;
• Разрывное усилие: 500 Н - выдерживает значительные механические нагрузки;
• Уплотнение: специальное волокно внутри - предотвращает попадание пыли и влаги внутрь канала;
• Стандарт: DIN EN 61386-23 - соответствует европейским требованиям к гибким трубкам для электропроводки;
• Гарантия: 84 месяца - подтверждает высокую надежность материала.

Совместимость и монтаж

Металлорукав совместим с фитингами и муфтами EKF серии PROxima, а также с другими компонентами, соответствующими стандарту DIN EN 61386. Для монтажа используйте специальные зажимы или хомутики - не затягивайте слишком сильно, чтобы не деформировать ПВХ-изоляцию. Протяжка уже встроена - она позволяет легко заправить кабель через всю длину рукава без дополнительных инструментов. Перед установкой проверьте, что внутренний диаметр 26 мм достаточен для вашего кабеля с учетом его оболочки.

Безопасность и стандарты

Изделие соответствует стандарту DIN EN 61386-23, который регламентирует требования к гибким металлическим трубкам для электротехнических систем. Сертифицирован для работы в условиях с ограниченным уровнем влажности и химических воздействий. Не содержит свинец и другие токсичные вещества в составе ПВХ. Не является самозатухающим материалом - при необходимости защиты от распространения пламени следует использовать версию Р3-ЦПнг (не горючая).

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание и случайные удары;
• ПВХ-оболочка снижает риск коррозии и продлевает срок службы на 30–50% по сравнению с обычными металлорукавами;
• Встроенная протяжка экономит время при прокладке кабелей - не требует дополнительных инструментов;
• Устойчивость к кислотам и щелочам - идеально для пищевой, химической и машиностроительной отраслей;
• Гибкость позволяет прокладывать трассы даже в труднодоступных местах без использования множества угловых элементов.

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями (>60 C);
• Не рекомендуется для длительного нахождения под прямыми УФ-лучами - ПВХ со временем теряет эластичность;
• Не обеспечивает электромагнитную экранировку - если нужна защита от помех, дополнительно используйте экранированные кабели;
• Не подходит для подземной прокладки или постоянного контакта с грунтом - отсутствует защита от почвенной влаги и бактериологического воздействия;
• Не является взрывозащищённым устройством - для АЗС, химпроизводств с газами требуется другой класс защиты.

Примеры использования

• Защита кабелей управления на автоматизированных линиях сборки;
• Прокладка сигналов от датчиков к пультам управления на заводах;
• Подключение электрооборудования к мобильным механизмам (например, кран-балкам или перемещаемым столам);
• Обустройство электропроводки в цехах с частой мойкой оборудования (водой и моющими средствами);
• Переход между стационарными участками и подвижными элементами машин.

Практические советы

• Выбирайте этот металлорукав, когда вам нужны одновременно гибкость, защита от влаги и долгий срок службы - он лучше обычных неметаллических гофр;
• При использовании в холодных условиях (-30 C и ниже) изгибайте рукав медленно - ПВХ становится менее эластичным;
• Не перегружайте внутренний объем: суммарный диаметр всех кабелей не должен превышать 60% от внутреннего диаметра (26 мм);
• Для многократных изгибов (например, на подвижных механизмах) используйте только версию с протяжкой - она снижает риск повреждения кабелей при движении;
• Проверяйте целостность ПВХ-оболочки перед монтажом - малейшие порезы могут стать точками входа влаги.
