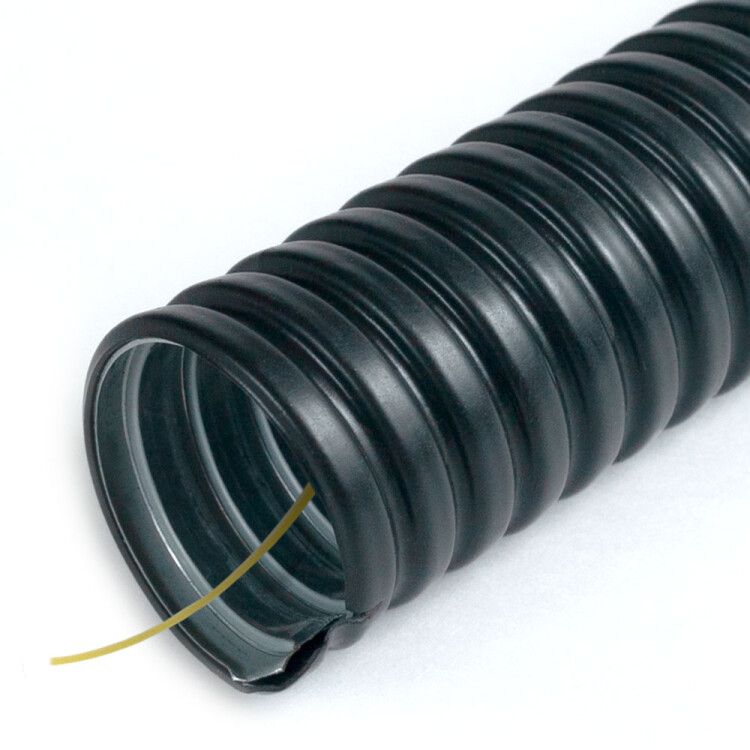

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-22 с протяжкой (уп.50м) Промрукав PR04.0507 Строитель

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-22 с защитной оболочкой (50м/упаковка) от ПРОМРУКАВ - это гибкий металлический рукав с полиэтиленовой изоляцией, предназначенный для защиты кабелей в условиях экстремальных температур и повышенной механической нагрузки. Артикул pr04.0507 обеспечивает надежную изоляцию и долговечность даже в суровых промышленных средах.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-22 с защитной оболочкой (50м/упаковка) используется для прокладки силовых и контрольных кабелей там, где требуется защита от механических повреждений, влаги, перепадов температур и открытого пламени. Подходит для монтажа в холодильных установках, морозильных камерах, на производственных линиях, в цехах с агрессивной средой и на улице. Особенно эффективен в регионах с низкими зимними температурами.

Технические характеристики

• Номинальный диаметр: 22 мм - внутреннее пространство позволяет пропустить кабели до 20,7 мм в диаметре.
• Наружный диаметр: 26 мм - удобен для фиксации в креплениях и муфтах.
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, сохраняет форму при изгибах.
• Изоляция: ПВХ - эластична, не проводит ток, защищает от поражения электрическим током.
• Степень защиты IP66: полностью герметична против пыли и мощных струй воды - подходит для влажных помещений и улицы.
• Температурный диапазон: от –50 C до +70 C - работает в Arctic-условиях и при нагреве оборудования.
• Статический радиус изгиба: 170 мм - минимальный допустимый радиус при статической прокладке без повреждения структуры.
• Разрывное усилие: 750 Н - выдерживает значительные растягивающие нагрузки.
• Длина бухты: 50 метров - оптимальна для крупных объектов, снижает количество соединений.
• Цвет: черный - устойчив к УФ-излучению, не выгорает на солнце.
• Протяжка: есть - позволяет легко затянуть кабель через весь рукав без дополнительного инструмента.
• Ударная стойкость: 2 Дж - соответствует ГОСТ Р МЭК 61386.1, выдерживает случайные удары.
• Класс защиты IK07: защищен от внешних ударов до 10 Дж - подходит для зон с риском механических повреждений.
• Климатическое исполнение: УХЛ 1 - рассчитан на работу в холодном и умеренно влажном климате.

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-22 с защитной оболочкой (50м/упаковка) совместим с фланцами, переходниками и клеммными коробками, имеющими посадочные отверстия под наружный диаметр 26 мм. Для монтажа используйте специальные хомутики или крепежные планки - не рекомендуется жестко закреплять каждые 50 см, чтобы не ограничивать естественную гибкость. Протяжка внутри позволяет вводить кабель без раскрытия всей системы. Обязательно соблюдайте минимальный радиус изгиба 170 мм - превышение вызывает деформацию спирали и потерю герметичности.

Безопасность и стандарты

• Соответствует ГОСТ 20.57.406-81 - ПВХ изоляция устойчива к солнечному излучению.
• Выполняет требования ГОСТ Р 53313-2009 - не поддерживает горение при одиночной и групповой прокладке.
• Соответствует ГОСТ IEC 62262-2015 - класс защиты IK07.
• Соответствует ГОСТ 15150-69 - климатическое исполнение УХЛ 1.
• Не содержит свинца и других запрещённых веществ - безопасен для здоровья и окружающей среды.

Преимущества

• Высокая механическая прочность - превосходит гофрированные пластиковые трубы по устойчивости к давлению и сдавливанию.
• Электроизоляция ПВХ исключает контакт с токоведущими частями - безопасность при обслуживании.
• Устойчивость к открытом пламени - не распространяет горение, снижает риск возгорания при авариях.
• Долговечность в условиях низких температур - не становится хрупким при –50 C.
• Наличие протяжки - экономит время при прокладке кабеля.
• IP66 - можно использовать вне помещений, в местах с постоянным мытьём или влажностью.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68.
• Отсутствие уплотнений на концах - требует обязательной герметизации при подключении к оборудованию.
• Не следует применять в средах с постоянным контактом с растворителями, маслами или кислотами - ПВХ может разрушаться.
• Запрещено превышать радиус изгиба 170 мм - иначе произойдет потеря целостности спиральной структуры.
• Не подходит для прокладки в системах с постоянной вибрацией выше нормы - возможна усталостная трещина в стали.

Примеры использования

• Прокладка кабелей питания и управления в холодильных камерах мясоперерабатывающих заводов.
• Защита сигнальных линий на конвейерах пищевой промышленности с мойкой водой под давлением.
• Монтаж кабелей на улице - например, для освещения парковок или теплиц в Сибири.
• Подключение датчиков температуры к контроллерам в морозильных модулях логистических центров.
• Прокладка в производственных зонах с риском попадания металлической стружки или деталей.

Практические советы

• Перед монтажом проверьте внутренний диаметр 20,7 мм - убедитесь, что кабель не превышает этот размер с учётом изоляции.
• Обрезайте металлорукав только острым инструментом - ножницы по металлу предпочтительнее болгарки, чтобы не повредить ПВХ.
• На концах обязательно используйте термоусадочные или резиновые вставки - они компенсируют отсутствие уплотнения и предотвращают попадание влаги.
• При прокладке длинных участков (более 10 м) делайте компенсационные петли - это снизит нагрузку на кабель при температурных изменениях.
• Храните бухты в сухом месте, избегая прямого солнечного света - хотя ПВХ устойчив к УФ, длительное воздействие может ускорить старение.
• Артикул pr04.0507 - выбирайте именно эту версию, если нужна максимальная устойчивость к холоду и механическим нагрузкам. Версии без ПВХ или с меньшим диаметром не подходят для таких условий.
