Металлорукав в ПВХ изоляции Р3-Ц-ПВХ-22 d22мм с протяжкой (уп.50м) Ruvinil TYCO РЗ-Ц-ПВХ-22

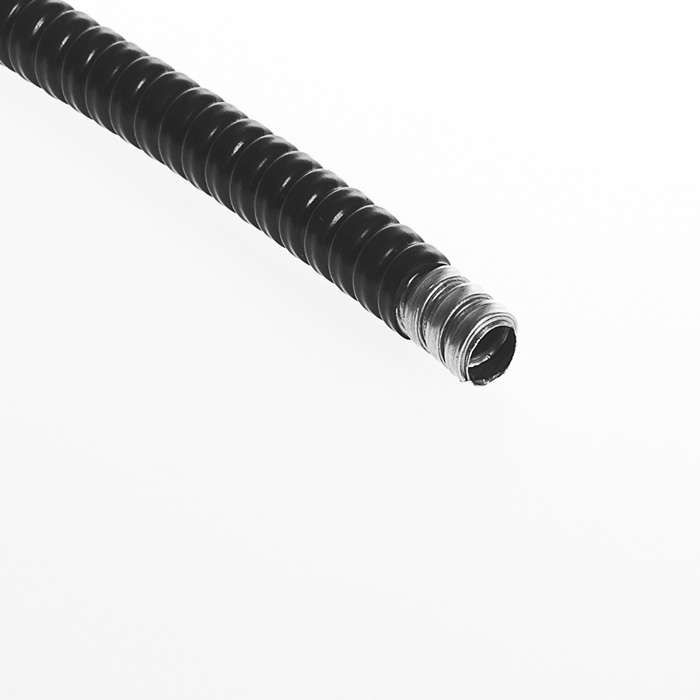

Металлорукав РЗ-Ц-22 Р3-Ц от Рувинил - гибкая защитная оболочка из оцинкованной стали с ПВХ-покрытием, предназначенная для безопасного прокладывания кабелей и проводов в условиях повышенной механической нагрузки и воздействия окружающей среды. Благодаря прочному корпусу и герметичной изоляции, этот металлорукав надежно работает на объектах с высокими требованиями к безопасности.

Назначение и область применения

Металлорукав РЗ-Ц-22 Р3-Ц используется для защиты электрических кабелей, сигнальных линий и слаботочных проводов от внешних повреждений: ударов, перегибов, истирания, влаги и пыли. Подходит для прокладки внутри помещений и на открытых участках, где есть риск механического воздействия. Применяется в промышленности - на станках, конвейерах, в системах автоматизации, на транспорте и в энергетике. Может использоваться во взрывоопасных зонах благодаря соответствующей сертификации.

Технические характеристики

• Наружный диаметр: 26 мм
• Внутренний диаметр: 20,7 мм - позволяет пропускать кабели до 18–20 мм в диаметре
• Длина бухты: 50 метров - удобно для крупных проектов и минимизирует стыки
• Материал корпуса: оцинкованная сталь - устойчивость к коррозии и долгий срок службы
• Покрытие: черный ПВХ - защита от УФ-лучей, химических веществ и истирания
• Степень защиты IP65: полностью защищен от пыли и струй воды под давлением
• Температурный диапазон: от -25C до +60C - работает в холодных цехах и жарких помещениях
• Прочность при сжатии: 750 Н - выдерживает значительную нагрузку без деформации
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности
• Наличие протяжки: да - внутренняя шнуровка упрощает затяжку кабеля
• Уплотнение: отсутствует - требует установки фитингов или муфт для герметизации концов

Совместимость и монтаж

Металлорукав РЗ-Ц-22 Р3-Ц совместим со стандартными металлическими и пластиковыми фитингами, переходниками и соединителями с внутренним диаметром 22–26 мм. Для герметизации концов необходимо использовать уплотнительные муфты или вводы с резьбой G½" или G¾". Монтаж выполняется вручную: рукав режется ножницами по металлу, затем через протяжку заводится кабель. Не требуется специальное оборудование. Гибкость позволяет прокладывать трассы даже в ограниченном пространстве.

Безопасность и стандарты

Металлорукав РЗ-Ц-22 Р3-Ц соответствует требованиям по применению во взрывоопасных зонах (по классификации РФ и ЕАЭС). Степень защиты IP65 обеспечивает работу в условиях повышенной влажности и запыленности. Материал ПВХ не поддерживает горение и соответствует нормам пожарной безопасности для промышленных объектов.

Преимущества

• Высокая механическая прочность - защита от сплющивания и порезов
• Устойчивость к коррозии благодаря оцинковке
• ПВХ-оболочка предотвращает контакт с агрессивными средами и снижает уровень шума при движении кабелей
• Протяжка внутри рукава экономит время при прокладке кабелей
• Черный цвет маскирует загрязнения и лучше переносит UV-излучение
• Длинная бухта (50 м) снижает количество стыков и ускоряет монтаж

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Отсутствие уплотнения требует обязательной установки фитингов на концах - нельзя использовать как самозаглушаемый элемент
• Не рекомендован для температур выше +60C - возможна деформация ПВХ
• Не следует использовать в местах с частыми резкими изгибами радиусом менее 4×D (менее 104 мм)
• Подходит только для кабелей с наружным диаметром до ~19 мм; более толстые провода могут повредить стенки рукава

Примеры использования

• Защита силовых кабелей на заводе по производству пищевых продуктов - там, где необходима регулярная мойка оборудования
• Прокладка сигналов управления между станками в сборочном цеху - где много движения механизмов и риск повреждения
• Обвязка кабелей в распределительных щитах на открытой площадке - при наличии пыли и осадков
• Переходы кабелей через металлоконструкции в неотапливаемых ангарах зимой - при температурах ниже -20C

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 1–2 мм больше суммарного диаметра всех прокладываемых кабелей
• Используйте только качественные фитинги с резьбой - некачественные соединители могут повредить ПВХ-покрытие
• При резке используйте острые ножницы по металлу - тупые инструменты деформируют форму и нарушают герметичность
• Не допускайте перегиба рукава под углом меньше 90° - это снижает гибкость и увеличивает риск разрыва
• Для длинных трасс с несколькими изгибами размещайте точки крепления каждые 1–1,5 метра - так предотвращается провисание и перегрузка
• При работе в условиях сильной вибрации дополнительно фиксируйте рукав с помощью хомутов - это продлит срок службы
