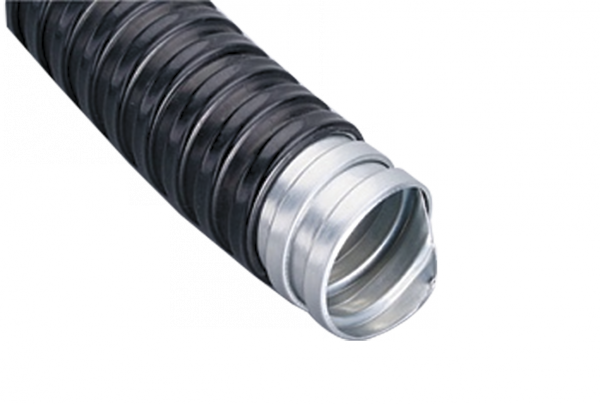

Металлорукав в ПВХ изоляции Р3-ЦПнг 18 d18мм с протяжкой (уп.50м) EKF mrzp-18-50

Металлорукав в ПВХ изоляции Р3-ЦП, Р3-ЦПнг, РЗ-ЦП, d18мм, 50м, с протяжкой от EKF - это гибкий защитный канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Артикул mrzp-18-50 предназначен для стационарной и мобильной электропроводки на объектах с высокими требованиями к долговечности и безопасности.

Назначение и область применения

Металлорукав в ПВХ изоляции используется для защиты силовых и слаботочных кабелей от механических повреждений, влаги, химических веществ и электромагнитных помех. Подходит для прокладки в помещениях и на открытых участках - например, на производственных линиях, в цехах, на транспорте, в системах автоматизации и на станциях управления.

Технические характеристики

• Материал корпуса: оцинкованная стальная лента - обеспечивает прочность и коррозионную стойкость;
• Изоляция: ПВХ-пластикат черного цвета - защищает от влаги, масла, кислот и щелочей;
• Диаметр: 22 мм - внутренний проход позволяет пропускать кабели до 12–15 мм в диаметре;
• Длина: 50 метров - стандартная бухта для удобной транспортировки и монтажа;
• Степень защиты IP54: защита от пыли и брызг воды со всех сторон;
• Температурный диапазон: от -40 C до +60 C - работает в холодных и жарких условиях;
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус при фиксированном изгибе;
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки без разрушения;
• Уплотнение: специальное волокно внутри - предотвращает попадание влаги и пыли внутрь канала;
• Соответствие стандартам: DIN EN 61386-23 - соответствует европейским нормам для электротехнических трубопроводов;
• Гарантия: 84 месяца - один из самых длительных сроков в классе аналогичных решений.

Совместимость и монтаж

Металлорукав совместим с фитингами и соединителями EKF серии PROxima. Для установки требуется минимум инструментов: ножницы по металлу, плоскогубцы и зажимы. Протяжка уже встроена - её можно использовать для затяжки кабеля через всю длину рукава без дополнительных операций. Учитывайте посадочный диаметр 22 мм при выборе муфт и переходников - они должны точно соответствовать внешнему размеру.

Безопасность и стандарты

Металлорукав в ПВХ изоляции Р3-ЦП, Р3-ЦПнг, РЗ-ЦП, d18мм, 50м, с протяжкой сертифицирован по DIN EN 61386-23 - стандарту для гибких трубопроводов в электроустановках. ПВХ-изоляция не распространяет горение, что делает продукт безопасным для помещений с риском возгорания. Отсутствие электрических характеристик указывает на то, что он не является токопроводящим элементом - служит исключительно защитной оболочкой.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали;
• Устойчивость к химическим воздействиям - ПВХ не разрушается под действием кислот и щелочей;
• Встроенная протяжка ускоряет монтаж кабелей и снижает трудозатраты;
• Герметичная конструкция продлевает срок службы кабельных трасс;
• Подходит для использования в местах с частыми вибрациями - гибкость компенсирует деформации;
• Чёрный цвет изоляции снижает влияние УФ-излучения при использовании на открытом воздухе.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при полном погружении;
• Не рекомендуется применять там, где возможны ударные нагрузки выше 500 Н - есть риск деформации;
• Не следует перегибать радиусом меньше 90 мм - это вызывает повреждение внутренней структуры;
• Не используйте в средах с температурой ниже -40 C или выше +60 C - материал теряет эластичность или становится хрупким;
• Не заменяет кабельную лотковую систему при массовой прокладке - оптимален для точечной защиты отдельных групп кабелей.

Примеры использования

• Защита кабелей питания и управления на конвейерных линиях в пищевой промышленности;
• Прокладка сигналов датчиков в автопроизводстве - устойчив к маслу и вибрациям;
• Монтаж освещения и оборудования на открытых площадках с перепадами температур;
• Обвязка гибких шлангов и кабелей в станках ЧПУ;
• Переходы между стационарными и движущимися узлами - например, в подъёмниках и роботах.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя протяжка была целой - она должна свободно перемещаться;
• При необходимости резки используйте острые ножницы - срез должен быть ровным, без заусенцев;
• Не забудьте закрепить концы рукава с помощью зажимов или фитингов - иначе кабель может выпасть;
• При прокладке в нескольких направлениях используйте мягкие изгибы - резкие углы снижают срок службы;
• Для длинных трасс (>30 м) рекомендуется делать промежуточные точки крепления каждые 1–1,5 м;
• Артикул mrzp-18-50 идеально сочетается с другими изделиями серии PROxima - выбирайте однотипные комплектующие для унификации системы.
