Металлорукав Р3-ЦПнг-LS-22 d22мм (уп.50м) Fortisflex 81206 КВТ

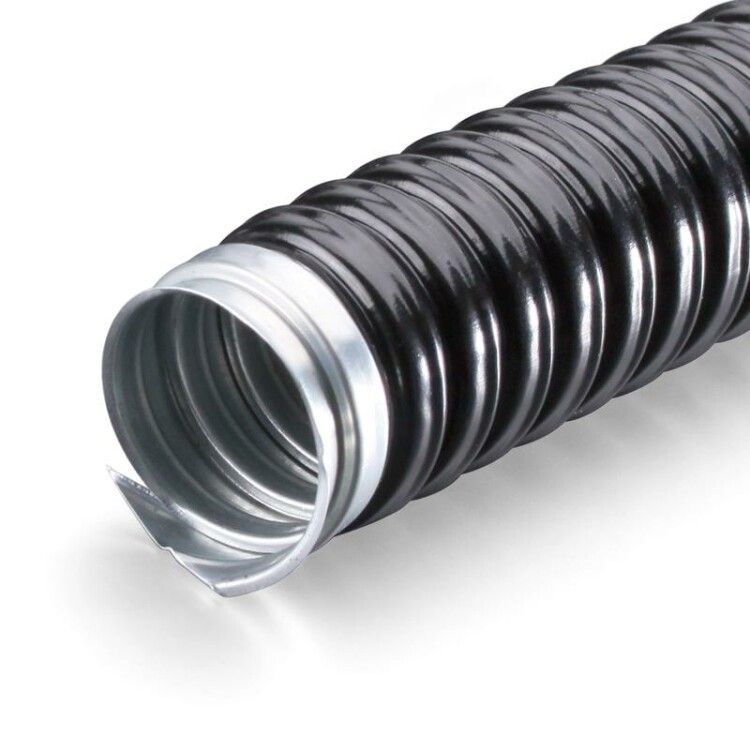

Металлорукав Р3-ЦПнг-LS 22 d22мм от Fortisflex - гибкая защищённая оболочка из оцинкованной стали с ПВХ-покрытием, предназначенная для безопасной прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Артикул 81206 соответствует требованиям UL и совместим с фитингами Fortisflex.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 22 d22мм используется для скрытой и открытой прокладки силовых и слаботочных кабелей. Он защищает провода от механических повреждений, влаги, пыли и химических воздействий. Подходит для установки внутри зданий и на улице. Применяется в системах вентиляции, кондиционирования, обогрева, а также при транспортировке сыпучих материалов. Электроизоляционные свойства обеспечивают защиту от поражения электрическим током.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: около 22 мм (по названию)
• Материал корпуса: сталь оцинкованная - устойчива к коррозии
• Покрытие: самозатухающий ПВХ с низким газо- и дымовыделением (LS), не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Разрывное усилие: 700 Н - способен выдерживать значительную осевую нагрузку
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при постоянном положении
• Диапазон рабочих температур: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Длина бухты: 50 метров
• Цвет: черный
• Изоляция: повторяет рельеф металлических витков - обеспечивает надёжную электрическую изоляцию
• Уплотнение: отсутствует - требует использования фитингов для герметизации концов

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 22 d22мм совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации концов необходимо использовать подходящие фитинги - без них степень защиты IP65 не будет реализована. Монтаж возможен при температуре выше –5 C. Гибкость позволяет выполнять повороты под углом до 90° без потери целостности. Не рекомендуется перегибать рукав менее чем на 64 мм радиусом - это может вызвать деформацию витков.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и Канаде
• ПВХ-покрытие не поддерживает горение - снижает риск распространения пламени
• Защита от электрического тока - благодаря изоляционному слою, повторяющему профиль витков
• Устойчивость к УФ-излучению - сохраняет свойства при длительном воздействии солнечного света

Преимущества

• Высокая механическая прочность - защищает кабели от давления, сдавливания и ударов
• Хорошая гибкость - упрощает прокладку в труднодоступных местах и при сложной трассировке
• Устойчивость к химикатам - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами
• Долговечность - цинкование предотвращает коррозию даже во влажной среде
• Пожаробезопасность - самозатухающий ПВХ снижает опасность возгорания

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при подводной эксплуатации
• Требуется использование фитингов для герметизации - без них защита IP65 недействительна
• Монтаж невозможен при температуре ниже –5 C - материал теряет эластичность и может растрескаться
• Не подходит для высокочастотных сигналов без экранирования - не является полноценным экраном, хотя имеет электрическую изоляцию
• Внутренний диаметр ограничен - не подходит для кабелей с внешним диаметром более 20–21 мм

Примеры использования

• Прокладка кабелей питания и управления в промышленных станках
• Защита проводов в системах вентиляции и кондиционирования воздуха
• Монтаж кабелей на фасадах зданий, где требуется защита от пыли и атмосферных осадков
• Передача сигнала между оборудованием в пищевой промышленности - устойчивость к моющим средствам
• Прокладка кабелей в зонах с риском механических повреждений - например, рядом с конвейерами

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-LS 22 d22мм, когда нужна комбинация жесткости, гибкости и защиты IP65 - он лучше обычных пластиковых трубок
• При монтаже используйте фитинги Fortisflex - они обеспечивают плотное соединение и сохраняют класс защиты
• Не затягивайте кабель слишком сильно - это может повредить изоляцию внутри рукава
• Проверьте внутренний диаметр кабеля перед покупкой - оптимально, чтобы суммарный диаметр всех проводов был на 1–2 мм меньше внутреннего диаметра рукава
• При работе в холодную погоду храните бухту в тепле минимум 2 часа перед монтажом
• Артикул 81206 - один из немногих металлорукавов с сертификатом UL и совместимостью с широким спектром фитингов; удобен для проектов, требующих международных стандартов
