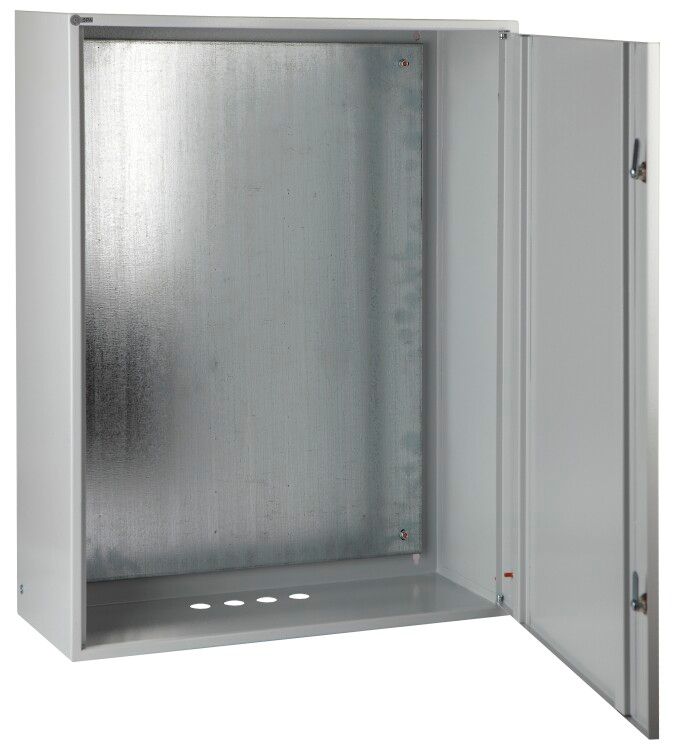

Корпус металлический ЩМП-4-0 76 УХЛ3 IP31 (800х600х250) (8) ЭРА - Б0030168

Корпус металлический ЩМП-4-0 76 УХЛ3 IP31 (800х650х250) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0030168 подходит для сборки щитов управления, автоматики и пожарной сигнализации в промышленных и гражданских объектах.

Назначение и область применения

Корпус ЩМП-4-0 76 УХЛ3 IP31 используется для защиты электротехнического и низковольтного оборудования внутри зданий. Подходит для монтажа автоматических выключателей, контакторов, реле, устройств защиты и других элементов распределительных щитов. Области применения: промышленные цеха, жилые дома, офисы, спортивные сооружения, сельскохозяйственные объекты. Предназначен для открытой установки на стену или опорную поверхность.

Технические характеристики

• Размеры: 800×650×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Импульсная ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А - допустимая нагрузка на коммутируемые устройства внутри
• Цвет: серый (RAL 7035), для щитов пожарной сигнализации доступен красный (RAL 3000)
• Покрытие: эпоксидно-полиэфирное порошковое, устойчивое к механическим повреждениям и химическим воздействиям
• Количество кабельных вводов: 3 - готовые отверстия для прохода кабелей
• Количество отверстий для фланцев: 3 - для установки кабельных вводов с уплотнением
• Монтажная панель: да, оцинкованная, с возможностью крепления DIN-рейки и оборудования
• Дверь: одинарная, с замком и двумя ключами
• Крышка: закрытого типа - герметичная конструкция
• Класс защиты: I - требует подключения к заземляющему проводнику
• Температурный режим: УХЛ3 - работает при температурах от −40C до +40C

Совместимость и монтаж

Щит ЩМП-4-0 76 УХЛ3 IP31 рассчитан на открытую установку. Крепится к стене через отверстия в боковых стенках или нижней части корпуса. Монтажная панель позволяет легко фиксировать DIN-рейки, автоматы, трансформаторы и другие компоненты. Кабельные вводы не оснащены уплотнителями - при необходимости можно использовать внешние вводы с уплотнением (например, для IP54). Размеры позволяют разместить до 24 модулей шириной 17,5 мм, хотя формально количество модулей не указано - рекомендуется проверять габариты установленного оборудования перед заказом.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает подключать корпус к контуру заземления. Ударопрочность IK08 гарантирует устойчивость к случайным ударам. Порошковое покрытие защищает от коррозии - производитель предоставляет гарантию против сквозной коррозии 15 лет. Гарантийный срок эксплуатации - 5 лет.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке
• Оцинкованная монтажная панель - долговечность и антикоррозийная стойкость
• Порошковое покрытие - устойчиво к царапинам, химикатам и UV-излучению
• Замок с двумя ключами - безопасность доступа к оборудованию
• Высокая совместимость с типовым оборудованием - удобство сборки
• Произведён в России - соответствие местным условиям эксплуатации

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для постоянного воздействия дождя, снега или сильной запылённости
• Не подходит для взрывоопасных зон - отсутствует класс взрывозащиты
• Нет встроенных уплотнителей кабельных вводов - при необходимости IP54 требуется доработка
• Глубина 250 мм ограничивает установку крупногабаритных аппаратов - например, частотных преобразователей
• Не имеет терморегуляции - при высоких тепловыделениях необходимо предусматривать принудительное охлаждение

Примеры использования

• Щит управления насосной станцией в жилом доме
• Распределительный щит пожарной сигнализации в торговом центре
• Автоматический щит контроля освещения на спортивном комплексе
• Щит питания системы вентиляции в производственном цеху
• Распределительный пункт для бытовой техники в сельском доме

Практические советы

• Перед монтажом проверьте, что все оборудование помещается в габаритах 800×650×250 мм - особенно важно для больших автоматов и трансформаторов
• Для увеличения степени защиты до IP54 используйте кабельные вводы с уплотнителем (не входят в комплект)
• Обязательно выполните заземление корпуса - это требование класса защиты I
• При использовании в помещениях с высокой влажностью регулярно проверяйте состояние замка и уплотнений двери
• Артикул б0030168 - часть серии ЭРА; аналоги есть в линейке ЭРА SIMPLE, но они отличаются по материалу и уровню защиты - сравнивайте спецификации
• При заказе нескольких экземпляров убедитесь, что все имеют одинаковое исполнение - цвет RAL 7035/3000 может различаться между партиями
