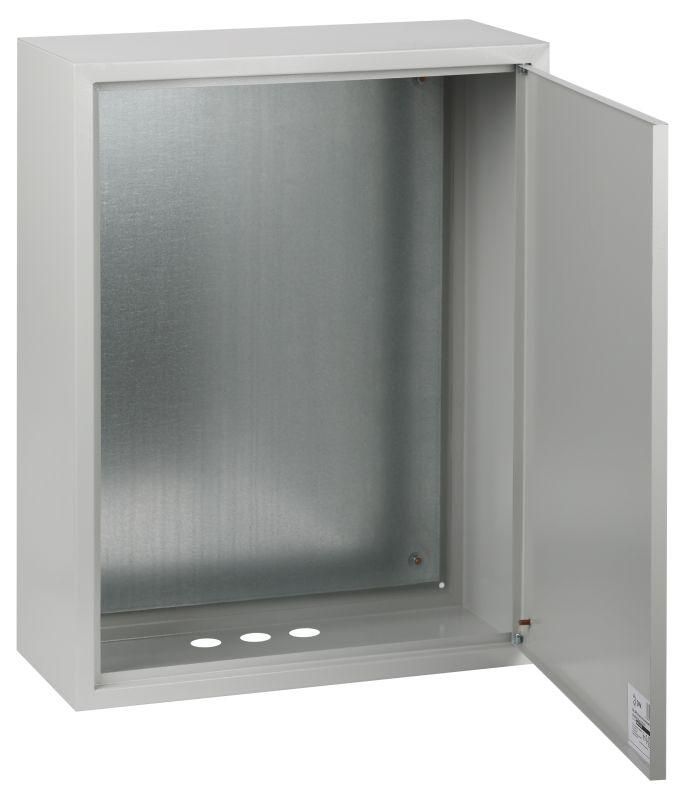

Корпус металлический SIMPLE ЩМП-3-0 (650х500х220мм) IP31 УХЛ3 серый - Б0057146 ЭРА

Корпус металлический ЩМП-3-0 (650х500х220 мм) IP31 УХЛ3 серый от бренда ЭРА - это готовый сборный щит для защиты электрооборудования в условиях повышенной запылённости и влажности. Артикул б0057146 подойдёт для монтажа в системах распределения энергии, автоматизации и пожарной сигнализации.

Назначение и область применения

Щитовой корпус ЩМП-3-0 используется для размещения коммутационных аппаратов, автоматов, контакторов, реле и других элементов низковольтной электросистемы. Подходит для установки внутри помещений с контролируемой средой - например, в административных зданиях, цехах, насосных станциях, на спортивных объектах и в сельскохозяйственных сооружениях. Обеспечивает механическую и климатическую защиту от пыли, капель воды и случайных прикосновений.

Технические характеристики

• Размеры: 650×500×220 мм - оптимальный объём для размещения до 12–18 модулей DIN-рейки (не указано количество модулей, но габариты позволяют стандартную компоновку)
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к деформациям
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Класс защиты: I - требует обязательного подключения к заземляющему проводнику
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Количество кабельных вводов: 3 - для подвода силовых и управляющих кабелей
• Количество отверстий для фланцев: 3 - возможность установки кабельных вводов с герметизацией
• Цвет: серый (RAL 7035) - соответствует промышленным стандартам
• Номинальный ток: 100 А - максимальный допустимый ток через корпус, не является номиналом автомата
• Тип двери: одинарная, с замком - доступ ограничен, безопасность повышена
• Тип крышки: закрытого типа - исключает открытые участки
• Монтажная панель: да, оцинкованная - позволяет легко крепить оборудование на DIN-рейку
• Способ монтажа: открытая установка - крепится к стене болтами, не встраивается
• Сохранение работоспособности: УХЛ3 - работает при температуре от −40C до +40C, в условиях умеренного климата с повышенной влажностью

Совместимость и монтаж

ЩМП-3-0 совместим с любым оборудованием, установленным на DIN-рейку шириной 35 мм. Монтажная панель уже подготовлена - достаточно зафиксировать её на стене с помощью четырёх болтов (в комплект не входят). Кабельные вводы можно использовать как есть или заменить на более плотные (например, для IP54 - требуется отдельный уплотнитель, который в базовой комплектации не предусмотрен). Открытое крепление требует свободного доступа вокруг корпуса - минимум 100 мм с каждой стороны для обслуживания.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ 14254. Класс защиты I обязывает подключать корпус к PE-проводнику - это гарантирует отключение питания при пробое изоляции. Порошковое покрытие снижает риск коррозии и электрического удара при прикосновении. Замок с двумя ключами обеспечивает контроль доступа. Гарантия от сквозной коррозии - 15 лет, что подтверждает долговечность материала.

Преимущества

• Жёсткая сварная конструкция - не деформируется при нагрузках
• Оцинкованная монтажная панель - не ржавеет, удобна для крепления устройств
• Высокая степень механической защиты (IK08) - устойчив к внешним ударам
• Предварительно просверленные отверстия - экономят время при монтаже кабелей
• Порошковое покрытие - устойчиво к химическим веществам и перепадам температур
• Запираемая дверь - предотвращает несанкционированный доступ

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для дождя, снега или прямого попадания воды
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Номинальный ток 100 А - это предел для самого корпуса, не значит, что все автоматы внутри должны быть на 100 А; необходимо рассчитывать суммарную нагрузку
• Отсутствие встроенных уплотнителей для IP54 - если нужна более высокая защита, придётся докупать уплотнители и менять вводы
• Не рекомендован для мест с постоянными вибрациями - возможна потеря креплений оборудования

Примеры использования

• Щит управления насосной станцией в частном доме
• Распределительный щит на производственном конвейере
• Автоматический щит пожарной сигнализации в офисном здании
• Контроллер освещения в спортзале
• Распределительный пункт на тепловой пункте

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (220 мм) была достаточной для ваших автоматов - особенно если используются большие модели с несколькими полюсами
• Используйте кабельные вводы с резиновыми уплотнителями - даже при IP31 это продлит срок службы кабеля
• При установке на стену используйте анкерные болты, а не саморезы - корпус тяжёлый, и штукатурка может треснуть
• Если планируете увеличить степень защиты до IP54 - выбирайте специальные вводы с двойным уплотнением (не входящие в комплект)
• Артикул б0057146 - это точный номер для заказа запчастей и аналогов; сохраните его для сервисного обслуживания
• ЩМП-3-0 - часть серии ЭРА SIMPLE; другие модели этой серии имеют те же технологии, но другие габариты - удобно для стандартизации проектов
