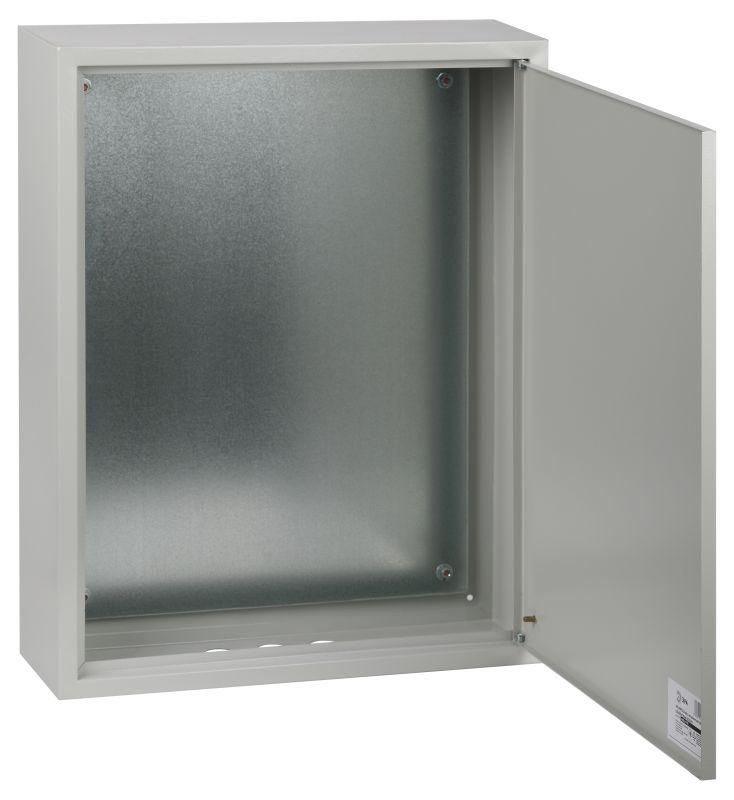

Корпус металлический SIMPLE ЩМП-3-1 (650х500х150мм) IP31 УХЛ3 серый - Б0057147 ЭРА

Корпус металлический ЩМП-3-1 SIMPLE (650х500х150 мм) IP31 УХЛ3 от бренда ЭРА - это готовый металлический шкаф для монтажа электрооборудования в условиях повышенной влажности и запылённости. Артикул б0057147 подходит для сборки щитов управления, автоматики и распределительных устройств в зданиях, на производствах и объектах сельского хозяйства.

Назначение и область применения

Корпус металлический ЩМП-3-1 SIMPLE используется для защиты электротехнического и низковольтного оборудования от внешних воздействий: пыли, капель воды, механических повреждений. Подходит для монтажа автоматических выключателей, контакторов, реле, счетчиков, модулей автоматики и других элементов до 100 А. Области применения: жилые и общественные здания, промышленные цеха, фермы, спортивные сооружения, системы пожарной безопасности.

Технические характеристики

• Размеры: 650×500×150 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Номинальный ток: 100 А - допустимая нагрузка на входную группу
• Класс защиты: I - требует подключения к заземляющему проводнику
• Количество кабельных вводов: 3 - подготовлены под гильзы или вводные устройства
• Монтажная панель: да, оцинкованная, с перфорацией под DIN-рейки
• Дверь: одинарная, с замком и двумя ключами
• Крышка: закрытого типа, герметично прилегает
• Способ установки: открытая - крепится к стене болтами
• Срок службы против сквозной коррозии: 15 лет
• Рабочая температура: УХЛ3 - эксплуатация при температуре от −40C до +40C

Совместимость и монтаж

Корпус металлический ЩМП-3-1 SIMPLE совместим с любыми стандартными DIN-рейками и оборудованием до 100 А. Монтажная панель уже установленна внутри - её можно использовать сразу для крепления аппаратов. Крепление к стене выполняется через четыре угловых отверстия в задней части корпуса. Для подвода кабелей используйте имеющиеся три ввода - они рассчитаны на гладкие или резьбовые вводы диаметром до 20 мм. Замок защищает от несанкционированного доступа. Не требуется дополнительная сборка - всё готово к установке оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254 по степени защиты IP31. Класс защиты I обязывает подключение к контуру заземления - это исключает риск поражения током при пробое изоляции. Порошковое покрытие не содержит свинца и хрома(VI), безопасно для людей и экологии. Корпус не горюч и не распространяет пламя.

Преимущества

• Жесткая сварная конструкция - не деформируется при монтаже и эксплуатации
• Оцинкованная монтажная панель - устойчива к коррозии, долговечна даже во влажной среде
• Порошковое покрытие - устойчиво к царапинам, химикатам и УФ-лучам
• Замок с двумя ключами - удобство контроля доступа
• Простота монтажа - все элементы уже собраны, не нужна доработка
• Гарантия 15 лет на антикоррозийную защиту - снижает затраты на обслуживание

Ограничения применения

Не предназначена для установки вне помещений без дополнительной защиты от осадков - степень IP31 не защищает от дождя или брызг сбоку. Нельзя применять в помещениях с постоянным воздействием паров кислот, щелочей или растворителей - покрытие может разрушиться. Не подходит для монтажа силового оборудования выше 100 А - не рассчитана на большие токи. Отсутствие модульных отсеков делает невозможным использование в качестве распределительного щита с множеством ответвлений - только для базовой сборки.

Примеры использования

• Щит управления насосной станцией в частном доме
• Распределительный щит на участке теплицы с автополивом
• Корпус для автомата пожарной сигнализации в офисе
• Щит питания конвейера на пищевом производстве
• Аварийный выключатель на спортивной площадке

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны совпадать с толщиной стены
• Для лучшей герметизации вводов используйте резиновые или пластиковые втулки - особенно в сырых местах
• Не забудьте подключить заземляющий проводник к специальному болту на корпусе - это обязательное условие безопасности
• При использовании в холодных помещениях учтите, что при температуре ниже −20C возможна потеря эластичности уплотнителей - не применяйте принудительное открывание
• ЩМП-3-1 SIMPLE - это базовая модель; если нужны более высокие классы защиты (например, IP54), выбирайте другие варианты серии ЭРА SIMPLE с уплотнителем
