Корпус металлический ЩМП-1-0 76 400х300х220 IP31 УХЛ3 NO-111-00 ЭРА Б0028751

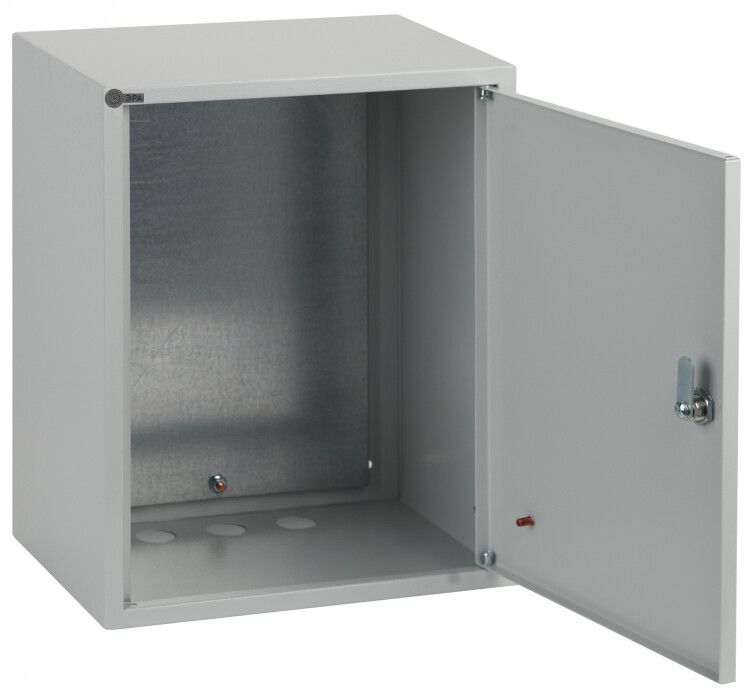

Корпус металлический ЩМП-1-0 76 УХЛ3 IP31 (395х310х220) или (400х300х220) от бренда ЭРА — это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Подходит для сборки щитов управления, автоматики и пожарной сигнализации в промышленных, жилых и сельскохозяйственных объектах.

Назначение и область применения

ЩМП-1-0 76 УХЛ3 IP31 используется для защиты низковольтного оборудования внутри зданий: автоматических выключателей, контакторов, реле, устройств управления, кабельных соединений. Предназначен для открытой установки в помещениях с контролируемой средой — например, в электрощитовых, технических комнатах, на производственных участках, в котельных, спортзалах и административных зданиях. Обеспечивает механическую и климатическую защиту от внешних воздействий, но не рассчитан на улицу или сырые помещения без дополнительной защиты.

Технические характеристики

• Размеры: 395×310×220 мм или 400×300×220 мм — допуск на габариты связан с особенностями производства; рабочая глубина — 250 мм;
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция — повышает жесткость и долговечность;
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды;
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый); устойчиво к царапинам и химическим воздействиям;
• Класс защиты: I — наличие заземляющего контакта на корпусе;
• Ударопрочность: IK08 — выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающий с 1 м);
• Количество кабельных вводов: 3 — готовые отверстия для прохода кабелей, требуют герметизации при необходимости;
• Наличие монтажной панели: да, оцинкованная, с шагом крепления 25 мм — совместима с DIN-рейками и стандартными креплениями;
• Номинальный ток: 100 А — максимальный ток через корпус, не является пределом для установленного оборудования;
• Замок: одноключевой, в комплекте два ключа;
• Тип двери: одинарная, открывается на петлях;
• Исполнение: УХЛ3 — работает при температурах от −40°C до +40°C, в условиях повышенной влажности и запыленности;
• Срок службы: гарантия от сквозной коррозии — 15 лет, гарантия на работу — 3 года.

Совместимость и монтаж

ЩМП-1-0 76 УХЛ3 IP31 подходит для монтажа на стену или опорную поверхность. Крепление осуществляется через отверстия в задней стенке корпуса. Монтажная панель позволяет фиксировать оборудование на DIN-рейках или с помощью болтов. Кабельные вводы не имеют заводских уплотнителей — при использовании в условиях повышенной влажности рекомендуется установить уплотнительные кольца или муфты. Корпус не предусматривает встроенные системы вентиляции — при большой теплонагрузке оборудования требуется дополнительное охлаждение. Размеры позволяют разместить до 12 модулей шириной 17,5 мм (стандартные автоматы, реле).

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150 по классу защиты I. Наличие заземляющего вывода обеспечивает безопасность при пробое изоляции. Порошковое покрытие не содержит токсичных веществ, соответствует экологическим нормам. Ударопрочность IK08 соответствует международному стандарту IEC 62262. Сертификаты на продукцию доступны у производителя ЭРА.

Преимущества

• Высокая механическая прочность за счет сварного стального корпуса;
• Устойчивость к коррозии благодаря порошковому покрытию и гарантированному сроку службы 15 лет;
• Универсальный дизайн — подходит для любых типов распределительных щитов;
• Оцинкованная монтажная панель снижает риск окисления и продлевает срок службы креплений;
• Простота сборки — все элементы уже подготовлены, не требуют доработки;
• Наличие замка обеспечивает контроль доступа к оборудованию.

Ограничения применения

• Не предназначена для наружной установки — степень защиты IP31 недостаточна для дождя, снега или прямого попадания воды;
• Не подходит для помещений с постоянным воздействием агрессивных паров, кислот, масел — покрытие не устойчиво к химически активным средам;
• Отсутствие встроенного терморегулирования — при мощных нагрузках возможен перегрев;
• Кабельные вводы не герметизированы — необходимо самостоятельно выбирать и устанавливать уплотнители при работе во влажной среде;
• Максимальный ток 100 А — не следует использовать для щитов с суммарной нагрузкой выше этого значения.

Примеры использования

• Щит управления насосной станцией в жилом доме;
• Распределительный щит освещения в офисном здании;
• Панель автоматики пожарной сигнализации в торговом центре;
• Щит питания конвейера на пищевом производстве;
• Аварийный щит управления в холодильной камере.

Практические советы

• Перед монтажом проверьте точные габариты — размеры указаны с допуском ±5 мм, убедитесь, что место установки соответствует 400×300×220 мм;
• Для работы в условиях влажности используйте кабельные вводы с уплотнителями (например, EPDM или полиуретановые);
• При установке оборудования на монтажную панель соблюдайте равномерное распределение веса — не нагружайте одну сторону;
• Не закрывайте вентиляционные зазоры, даже если они не предусмотрены — воздухообмен важен для теплоотвода;
• ЩМП-1-0 76 УХЛ3 IP31 от ЭРА совместим с другими изделиями серии ЭРА SIMPLE — можно унифицировать комплектацию на объекте.
