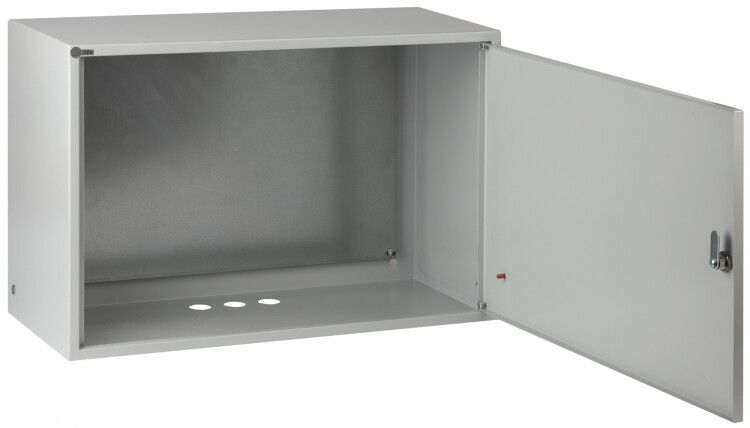

Корпус металлический ЩМП-4.6.2-0 76 УХЛ3 IP31 (600х400х220) (15) ЭРА - Б0030170

Корпус металлический ЩМП-4.6.2-0 76 УХЛ3 IP31 (400х600х250 мм, 600х400х220 мм) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Подходит для сборки щитов управления, автоматизации и пожарной безопасности. Артикул б0030170 соответствует двум габаритным вариантам: 400×600×250 мм и 600×400×220 мм.

Назначение и область применения

Щит предназначен для установки внутри помещений в системах распределения электрической энергии и автоматизации технологических процессов. Защищает оборудование от механических повреждений, пыли и капель воды. Применяется в:

• жилых и общественных зданиях (подъезды, технические помещения);
• промышленных цехах и производствах;
• объектах сельского хозяйства и теплицах;
• спортивных комплексах и учреждениях;
• системах пожарной автоматики и управления.

Технические характеристики

• Материал корпуса: сталь 08 пс ГОСТ 1050-88 - прочная, сварная конструкция без деформаций.
• Размеры: два варианта - 400×600×250 мм и 600×400×220 мм; глубина 220–250 мм позволяет разместить модули до 12 модульных единиц.
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды.
• Цвет: RAL 7035 (серый), совместим с требованиями к щитам пожарной сигнализации.
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к царапинам, химикатам и коррозии.
• Класс защиты: I - обязательное заземление корпуса через контактную площадку.
• Наличие монтажной панели: да, оцинкованная, с возможностью крепления DIN-рейки и аппаратов.
• Замок: одноключевой, в комплекте два ключа.
• Кабельные вводы: три готовых отверстия под гермовводы (не установлены).
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см).
• Номинальный ток: 100 А - допустимая нагрузка на входной кабель, не более.
• Тип установки: открытая - крепится к стене болтами или анкерами.
• Срок службы: гарантия от сквозной коррозии - 15 лет, гарантия на работу - 3 года.

Совместимость и монтаж

Щит совместим со всеми типами DIN-реек и стандартными модулями (автоматы, УЗО, контакторы). Монтажная панель уже закреплена, что исключает необходимость её установки. Крепление осуществляется на стену с помощью четырёх угловых отверстий. Для герметизации кабельных вводов рекомендуется использовать внешние гермовводы с резьбой M20x1,5 - они не входят в комплект. Корпус не рассчитан на встраивание в стену - требуется свободный доступ ко всем сторонам для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007 (аналог IEC 61439-1) для низковольтных распределительных устройств. Класс защиты I требует подключения к контуру заземления. Порошковое покрытие не содержит свинца и фталатов. Ударопрочность IK08 соответствует нормам для промышленных условий. Напряжение питания - до 1000 В переменного тока, частота 50/60 Гц.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при транспортировке и монтаже.
• Оцинкованная монтажная панель - долговечность и устойчивость к окислению.
• Высокая степень механической защищенности (IK08) - подходит для мест с риском случайных ударов.
• Порошковое покрытие - не требует периодической покраски, сохраняет вид 10+ лет.
• Два размера в одном артикуле - можно выбрать оптимальный по глубине и ширине.
• Гарантия 15 лет против сквозной коррозии - выше среднего уровня для аналогов.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для дождя, снега или прямого попадания воды.
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex.
• Нет встроенных уплотнителей для IP54 - для защиты от пыли и брызг потребуется доработка.
• Максимальный ток 100 А - нельзя использовать как главный ввод для мощных объектов (>100 кВт).
• Не предусматривает встроенное освещение или терморегуляцию - при необходимости требуется самостоятельная установка.

Примеры использования

• Щит управления насосной станцией в подвале многоквартирного дома - защита от сырости и пыли.
• Распределительный щит на участке теплицы - устойчив к конденсату и легкому загрязнению.
• Аппаратный шкаф системы пожарной сигнализации - цвет RAL 7035 соответствует стандартам.
• Автоматизация конвейера на пищевом предприятии - защита от мелкой пыли и влаги.

Практические советы

• Перед монтажом проверьте, какой размер вам нужен: 400×600×250 мм - для больших модулей, 600×400×220 мм - для узких ниш.
• Обязательно используйте заземляющий проводник сечением ≥10 мм2 - класс защиты I требует этого.
• Для герметизации кабельных вводов выбирайте вводы с резьбой M20x1,5 - они подходят по диаметру отверстий.
• Не затягивайте болты слишком сильно - тонкая сталь может деформироваться.
• При использовании в холодном помещении убедитесь, что внутри не образуется конденсат - возможно, потребуется нагреватель или вентиляция.
• Щит ЭРА ЩМП-4.6.2-0 76 УХЛ3 IP31 - один из немногих в своём ценовом сегменте с гарантией 15 лет на коррозию. Это выгодно отличает его от конкурентов.
