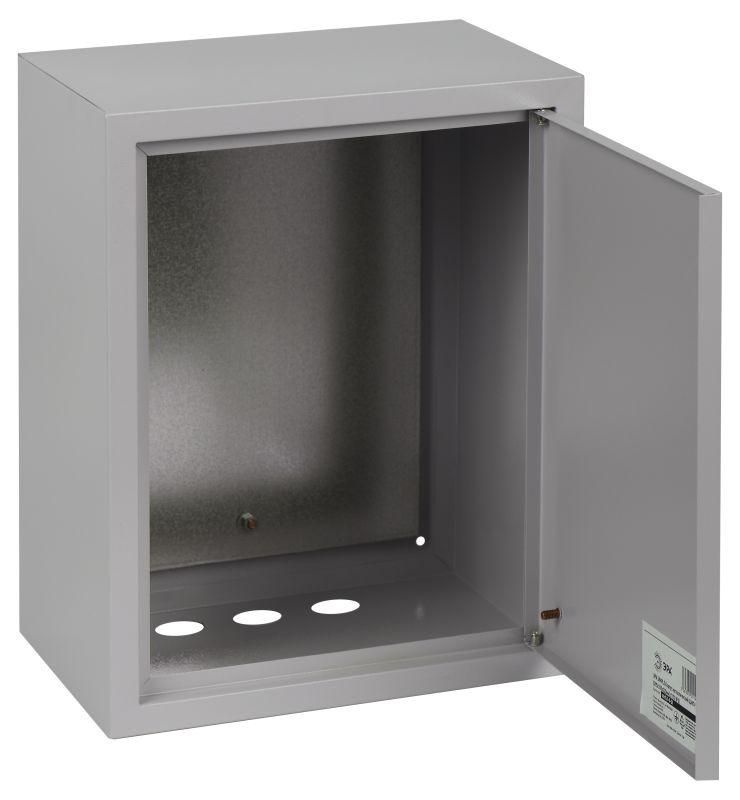

Корпус металлический SIMPLE ЩМП-1-0 (395х310х220мм) IP31 УХЛ3 серый - Б0057142 ЭРА

Корпус металлический ЩМП-1-0 SIMPLE (395х310х220 мм) IP31 УХЛ3 серый от бренда ЭРА — это готовый металлический щит с монтажной панелью для защиты электрооборудования в условиях повышенной запылённости и влажности. Артикул б0057142 подойдёт для сборки щитов управления, автоматики и распределительных устройств в зданиях и на производствах.

Назначение и область применения

Щит ЩМП-1-0 SIMPLE используется для размещения и защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, модулей автоматики, средств связи и других элементов. Подходит для установки внутри помещений с контролируемой средой — например, в административных зданиях, цехах, насосных станциях, на спортивных объектах и в сельскохозяйственных сооружениях. Обеспечивает физическую защиту от случайного прикосновения и механических повреждений, сохраняет работоспособность при температуре до +40 °C и относительной влажности до 90%.

Технические характеристики

• Размеры корпуса: 395×310×220 мм (Ш×Г×В)
• Материал: сталь с порошковым покрытием (цвет RAL 7035, серый)
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Класс защиты: I — наличие заземляющего контакта
• Ударопрочность: IK08 — выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающий с 40 см)
• Номинальный ток: 100 А — допустимый ток через шины и клеммы внутри корпуса
• Количество кабельных вводов: 3 — подготовленные отверстия для ввода кабелей (уплотнители не входят)
• Монтажная панель: да, оцинкованная, с перфорацией под DIN-рейки
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа — герметична, не позволяет доступа изнутри без открытия
• Замок: есть, в комплекте два ключа
• Способ установки: открытая — крепится к стене болтами
• Условия эксплуатации: УХЛ3 — для умеренного климата с возможностью работы в помещениях с повышенной влажностью

Совместимость и монтаж

Щит ЩМП-1-0 SIMPLE совместим с любыми стандартными DIN-рейками (35 мм) и оборудованием, рассчитанным на монтаж в щитовые шкафы. Монтажная панель уже установленна и зафиксирована — достаточно закрепить щит на стене с помощью четырёх крепёжных отверстий в задней части корпуса. Кабельные вводы требуют самостоятельной установки уплотнителей — рекомендуется использовать резиновые или термопластичные вводы подходящего диаметра. Корпус не предназначен для встраивания в стены или потолки — только наружная установка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I гарантирует надёжное заземление корпуса через контактную площадку. Ударопрочность IK08 соответствует международному стандарту IEC 62262. Порошковое покрытие обеспечивает антикоррозийную стойкость — производитель даёт гарантию против сквозной коррозии 15 лет. Напряжение питания не регламентируется — щит служит только для защиты, не является коммутирующим устройством.

Преимущества

• Жёсткая сварная конструкция — минимальная деформация при нагрузках
• Оцинкованная монтажная панель — долговечность и устойчивость к окислению
• Высокая степень механической прочности (IK08) — безопасна в местах с риском удара
• Порошковое покрытие — устойчиво к царапинам, химикатам и перепадам температур
• Простота сборки — все элементы уже собраны, не требуется сварка или доработка
• Ключевой замок — исключает несанкционированный доступ

Ограничения применения

• Не предназначена для наружной установки — IP31 недостаточно для защиты от дождя, снега или прямого попадания воды
• Не подходит для взрывоопасных зон — отсутствует взрывозащита (Ex-класс)
• Не имеет встроенных уплотнителей кабельных вводов — необходимо докупить и установить самостоятельно
• Нет возможности увеличить количество кабельных вводов — только три предусмотренные точки
• Не работает при температурах ниже -25 °C — класс УХЛ3 ограничен по нижнему порогу

Примеры использования

• Щит управления насосной станцией в частном доме
• Распределительный щит на участке теплицы с автоматическим поливом
• Корпус для PLC-контроллера и реле на конвейере в пищевом цехе
• Щит пожарной сигнализации в офисном здании
• Распределительный пункт для освещения спортзала

Практические советы

• Перед монтажом проверьте, что глубина корпуса (220 мм) достаточна для размещения всех модулей — особенно крупных автоматов или преобразователей частоты
• Для лучшей герметизации используйте кабельные вводы с уплотнительными кольцами — даже при IP31 важно минимизировать проникновение пыли
• При использовании в сыром помещении обязательно выполните заземление корпуса по всем правилам — класс I требует надёжного контура
• Не забудьте оставить свободное пространство перед дверью — она открывается на 90°, нужен радиус около 350 мм
• Артикул б0057142 — это базовая модель; если нужны более высокие степени защиты (например, IP54), выбирайте другие варианты серии ЭРА SIMPLE с улучшенным уплотнением
