Корпус металлический ЩМП-3-0 (650х500х220) - SQ0905-0061 TDM

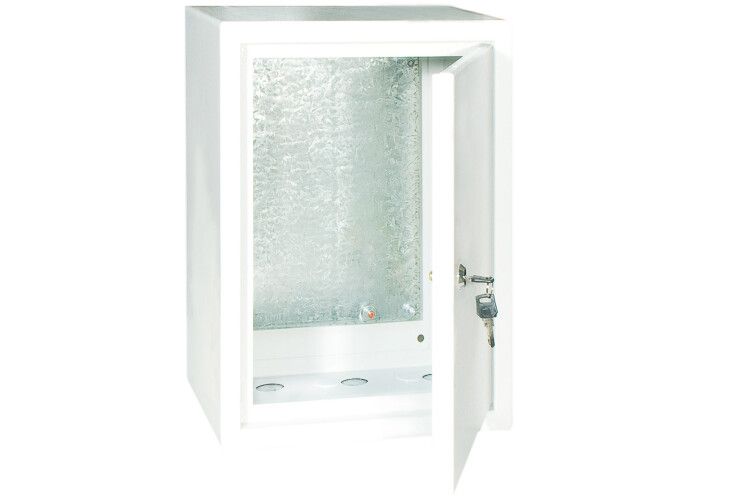

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP31 от TDM ELECTRIC предназначен для открытой установки внутри помещений и используется для компоновки автоматических выключателей, контакторов и других устройств распределительного оборудования. Корпус из стали с порошковым покрытием обеспечивает механическую прочность и долговечность при эксплуатации в условиях производственных площадок.

Назначение и область применения

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP31 применяется для сборки электрощитов в помещениях с умеренной запыленностью и отсутствием воздействия воды. Подходит для установки на стену в цехах, административных зонах, насосных станциях, системах управления технологическими процессами. Монтажная панель позволяет удобно размещать оборудование и легко обслуживать его без демонтажа корпуса.

Технические характеристики

• Размеры корпуса: 650 × 500 × 220 мм
• Внутренняя глубина: 220 мм - одинакова с установочной глубиной, что исключает необходимость дополнительного зазора при монтаже
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства, не относится к току через сам щит
• Материал корпуса: сталь толщиной 1,2 мм; дверь - сталь толщиной 1 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7035 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Количество линейных кабельных вводов: 5 - готовые отверстия под кабельные вводы M20
• Количество отверстий для фланцев: 5 - предназначены для установки кабельных вводов с фланцами
• Тип дверцы: одинарная, с замком - обеспечивает доступ к внутреннему оборудованию и предотвращает случайное открывание
• Тип крышки: закрытого типа, дверь - герметичность достигается за счет плотного прилегания, но не является водонепроницаемой

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP31 рассчитан на открытую установку на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для монтажа используйте анкерные болты или дюбели подходящего диаметра. Монтажная панель имеет стандартную сетку крепления согласно DIN 43880 - совместима с большинством модульных устройств (DIN-рейка 35 мм). Кабельные вводы устанавливаются в заранее подготовленные отверстия - рекомендуется использовать вводы с резиновыми уплотнениями для надёжной фиксации кабеля. Убедитесь, что внешние провода не перегружают входные отверстия - максимальное количество кабелей - 5 единиц.

Безопасность и стандарты

• Изготовлен в соответствии с требованиями EN 50102 - гарантирует механическую прочность и устойчивость к ударным нагрузкам
• Степень защиты IP31 соответствует ГОСТ 14254 - обеспечивает безопасность при работе в помещениях с контролируемой средой
• Порошковое покрытие снижает риск возникновения коррозии при температуре от –25C до +40C

Преимущества

• Жесткий металлический корпус повышает устойчивость к деформациям при механических нагрузках
• Замок на дверце обеспечивает контроль доступа и соответствие нормам безопасности
• Высокая ударопрочность IK10 делает щит пригодным для мест с возможными столкновениями оборудования
• Порошковое покрытие RAL 7035 устойчиво к истиранию и химически активным веществам, характерным для производственной среды
• Чёткая разметка отверстий под кабельные вводы ускоряет монтаж и минимизирует доработки

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - IP31 не защищает от брызг и направленного потока воды
• Не следует применять в средах с повышенной коррозионной активностью (например, химические производства, морские объекты)
• Максимальная рабочая температура - +40C; при длительном нагреве выше этого значения требуется дополнительная вентиляция
• Толщина двери (1 мм) ниже, чем у корпуса - требует осторожного обращения при частом открывании

Примеры использования

• Электрощит управления насосной станцией в производственном цехе
• Распределительный щит на участке конвейера с автоматическим управлением
• Центральный пункт коммуникаций в офисном здании для группового питания освещения и розеток
• Щит для силовой сети станков с ЧПУ в машиностроительном производстве

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были установлены - отверстия не предусмотрены для последующего сверления
• При использовании DIN-рейки убедитесь, что её длина не превышает ширину панели (650 мм)
• Для увеличения степени защиты можно дополнительно установить уплотнители на дверцу - однако это не сделает щит водонепроницаемым
• Не используйте этот щит вместо модели с IP65/IP66 - даже при наличии аналогичных размеров, уровень защиты отличается принципиально
• Артикул sq0905-0061 соответствует именно этой модели - при заказе других серий (например, ЩМП-3-0 IP66) учтите различия в покрытии и герметизации
