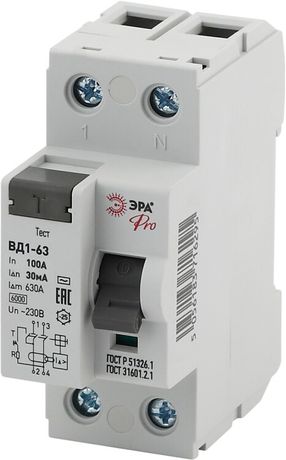

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-54 ВД1-63 1P+N 100А 30мА Pro | Б0031893 ЭРА

Устройство защитного отключения (УЗО) электромеханическое ВД1-63 1P+N 100А 30мА NO-902-54 обеспечивает защиту людей от поражения электрическим током и предотвращает пожары, вызванные утечками тока. Этот аппарат работает без внешнего питания, надёжно реагирует на малые токи утечки и подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО электромеханическое ВД1-63 1P+N 100А 30мА NO-902-54 предназначено исключительно для защиты от токов утечки - то есть когда часть тока уходит не через ноль, а через землю, например, через человека или повреждённую изоляцию. Это устройство не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в жилых домах, офисах, производственных помещениях, где требуется повышенная безопасность: в ванных комнатах, на кухнях, у оборудования с металлическими корпусами, на участках с высокой влажностью.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без срабатывания.
• Дифференциальный ток: 30 мА - срабатывает при утечке 0,03 А, что соответствует уровню безопасности для человека.
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные токи утечки, не чувствителен к постоянным или импульсным.
• Напряжение: 230 В - рассчитан на однофазную сеть 230 В.
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки тока до 250 А.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды.
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 66 мм - требует достаточного свободного пространства внутри щита.
• Температурный режим: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для экстремальных условий.
• Сечение провода: 1–25 мм2 - совместим с медными проводами указанного сечения.
• Частота: 50 Гц - предназначен для сетей с промышленной частотой.
• Метод работы: электромеханический - не требует внешнего питания, работает за счёт магнитного поля, создаваемого током утечки.

Совместимость и монтаж

УЗО ВД1-63 1P+N 100А 30мА NO-902-54 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется согласно маркировке на корпусе: входные клеммы L и N, выходные - также L и N. Нельзя менять местами вход и выход - это нарушит работу устройства. Для правильного подключения используйте провода сечением 1–25 мм2. Убедитесь, что ноль после УЗО не соединён с землёй или другим нулём вне этой цепи - это вызовет ложные срабатывания. Монтаж допускается только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работоспособность даже при отсутствии напряжения в сети - например, при аварийном отключении основного питания. Отсутствие внутренней электроники делает его устойчивым к помехам и перепадам напряжения. Устройство прошло проверку на механическую долговечность: более 10 000 операций включения/отключения.

Преимущества

• Не зависит от внешнего питания - работает даже при полном отключении электросети.
• Высокая надёжность благодаря отсутствию электронных компонентов.
• Быстрая реакция на утечку - время срабатывания менее 0,3 секунды.
• Подходит для мощных нагрузок - номинал 100 А позволяет использовать в качестве группового УЗО для нескольких контуров.
• Механическая прочность - устойчив к вибрациям, перепадам температур и длительной эксплуатации.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем.
• Работает только с переменным током утечки (AC) - не подходит для систем с постоянным током (например, солнечные установки, ИБП).
• Не рекомендуется для установки в условиях высокой запылённости или влажности - степень защиты IP20 не обеспечивает герметичность.
• Не следует применять в цепях с большим количеством естественных утечек (например, старая проводка, много электроники) - возможны ложные срабатывания.
• Нельзя использовать в трёхфазных сетях без специального трёхполюсного аналога.

Примеры использования

• Защита группы розеток в ванной комнате - особенно актуально для бойлеров, стиральных машин.
• Общее УЗО на весь этаж квартиры с нагрузкой до 100 А - вместо нескольких маломощных устройств.
• Щитовая на производстве: защита конвейеров, насосов, станков с металлическими корпусами.
• Дачные дома и гаражи - там, где проводка часто подвергается воздействию влаги и перепадов температур.

Практические советы

• Выбирая УЗО ВД1-63 1P+N 100А 30мА NO-902-54, убедитесь, что суммарная нагрузка всех подключённых приборов не превышает 100 А - иначе будет срабатывать автомат, а не УЗО.
• Проверяйте целостность заземления перед установкой - без него УЗО может не сработать при пробое.
• Тестируйте устройство кнопкой «Т» один раз в месяц - это проверяет исправность механизма.
• Если УЗО срабатывает без видимой причины - проверьте изоляцию проводов, наличие параллельных соединений нулей, или подключённые устройства с высоким уровнем утечки (например, старые компьютеры, зарядки).
• Для сложных объектов лучше использовать селективную схему: групповые УЗО с меньшим током утечки (10 мА) и общее - 30 мА, чтобы минимизировать отключения всего дома.
