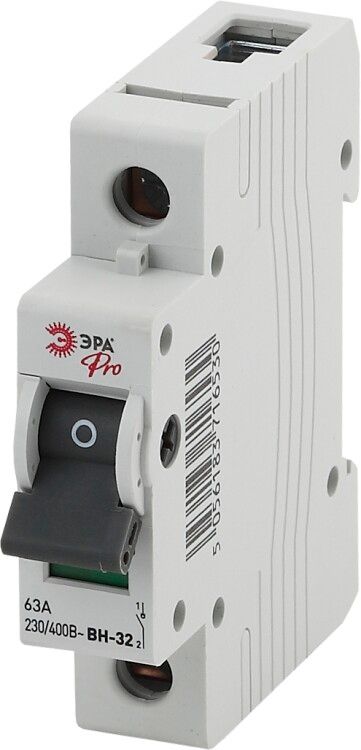

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1P 63A NO-902-89 Pro | Б0031913 ЭРА

Выключатель нагрузки 1P 63A ВН-32 NO-902-89 ЭРА предназначен для безопасного включения, отключения и разъединения электрической цепи при рабочих и аварийных токах. Устройство монтируется на DIN-рейку в распределительных щитах и подходит для управления нагрузками до 43 кВт в однофазных сетях 230 В. Бренд ЭРА обеспечивает надежность, соответствующую промышленным требованиям.

Назначение и область применения

Выключатель нагрузки 1P 63A ВН-32 NO-902-89 ЭРА используется для ручного коммутирования электрических цепей в нормальном режиме и при перегрузках. Он выполняет две основные задачи: как главный выключатель - отключает питание оборудования, и как разъединитель - создаёт видимый разрыв цепи для безопасности при обслуживании. Подходит для установки в жилых, коммерческих и промышленных распределительных щитах, где требуется управление нагрузкой до 63 А. Применяется для питания групповой автоматики, насосов, нагревателей, кондиционеров и других устройств с активной или смешанной нагрузкой.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 63 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальное напряжение изоляции: 660 В - позволяет использовать в сетях с повышенными импульсными перенапряжениями
• Номинальная отключающая способность: 1260 кА - способен безопасно отключить сверхтоки даже при серьёзных КЗ
• Условный ток короткого замыкания: 63 кА - гарантирует сохранение целостности устройства при аварии
• Номинальная мощность: 43 кВт - максимальная нагрузка, которую можно отключать при 230 В
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• Тип управления: рычажковый - удобный для ручного включения/выключения
• Способ монтажа: на DIN-рейку шириной 35 мм
• Ширина в модулях: 1 М (18 мм)
• Габаритные размеры: 77×81×18 мм
• Глубина монтажа: 71,5 мм - требует достаточного места внутри шкафа
• Тип подключения: болтовые зажимы - надёжное соединение с проводниками сечением до 25 мм2
• Количество НО контактов: 1 - один нормально открытый контакт для контрольных цепей
• Наличие оси-переходника: да - позволяет установить внешний замок или сигнализацию
• Наличие блокировки: да - возможность фиксации в положении «выкл» для предотвращения случайного включения

Совместимость и монтаж

Выключатель нагрузки 1P 63A ВН-32 NO-902-89 ЭРА совместим со всеми стандартными распределительными щитами с DIN-рейкой. Для монтажа достаточно зафиксировать устройство на рейке, подключить входную и выходную фазу через болтовые зажимы, соблюдая полярность. Габариты позволяют установить его рядом с другими однополюсными автоматами. Ось-переходник и блокировка обеспечивают гибкость: можно закрепить пломбу, повесить замок или подключить датчик состояния. Обязательно проверьте соответствие сечения провода - рекомендовано 1,5–25 мм2. Не используйте многожильные провода без наконечников - они могут ослабнуть при затяжке.

Безопасность и стандарты

Выключатель нагрузки 1P 63A ВН-32 NO-902-89 ЭРА соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Его конструкция обеспечивает механическую и электрическую долговечность при частых операциях. Блокировка и видимый разрыв контактов соответствуют правилам безопасности при проведении работ на оборудовании. IP20 не предусматривает защиту от влаги - применение вне закрытых щитов запрещено. Устройство не предназначено для защиты от перегрузок или КЗ - для этого необходимы автоматические выключатели или предохранители.

Преимущества

• Высокая отключающая способность (1260 кА) - надёжно работает даже при экстремальных авариях
• Встроенная блокировка - исключает случайное включение при ремонте
• Оснащён осью-переходником - легко интегрируется в системы управления и сигнализации
• Малая занимаемая ширина (1 модуль) - экономит место в щите
• Болтовое подключение - прочнее и долговечнее, чем клеммы типа “push-in”
• Серый цвет рычага - контрастный, хорошо различим в темноте

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ; обязательно нужен дополнительный защитный аппарат
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не рассчитан на частое включение/отключение более 10 раз в день - длительная эксплуатация в таком режиме снижает срок службы
• Только для переменного тока - не применяется в DC-сетях
• Не поддерживает дистанционное управление - только ручное воздействие

Примеры использования

• Главная коммутационная точка для группы розеток в офисе
• Отключение питания теплового насоса перед сервисным обслуживанием
• Разъединение цепи конвейера на производстве для планового ремонта
• Управление системой отопления в котельной с возможностью блокировки
• Использование в качестве входного рубильника в щите малого предприятия

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• При подключении используйте наконечники на многожильных проводах - это предотвратит ослабление контакта
• Затягивайте болты усилием 0,5–0,7 Нм - слишком сильное давление повредит корпус
• Если выключатель будет использоваться для частого отключения - регулярно проверяйте состояние контактов и чистоту зажимов
• Для работы в коллективе используйте блокировку + бирку «Не включать!» - это обязательное правило по ТБ
• Проверяйте совпадение ширины (18 мм) с другими устройствами в щите - чтобы не возникло проблем с компоновкой
