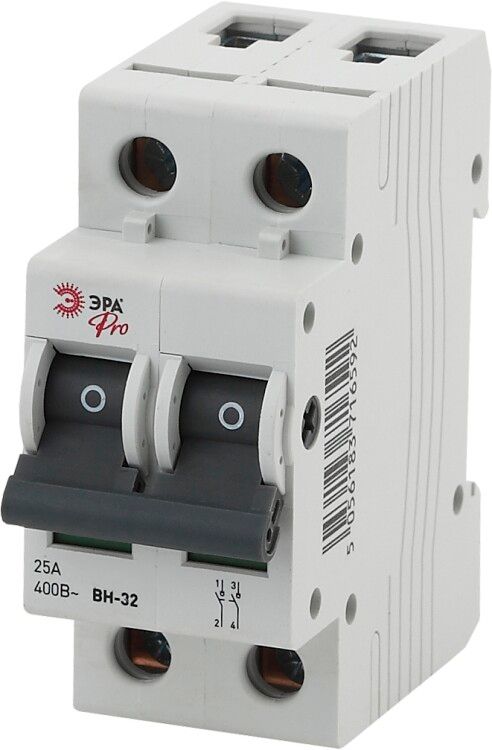

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2P 25A NO-902-95 Pro| Б0031919 | ЭРА

Выключатель нагрузки 2P 25A ВН-32 NO-902-95 ЭРА - устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Подходит для управления нагрузкой до 17 кВт, обеспечивает механическую изоляцию и аварийное отключение. Артикул NO-902-95 ЭРА соответствует требованиям промышленной автоматизации.

Назначение и область применения

Выключатель нагрузки 2P 25A ВН-32 NO-902-95 ЭРА используется для ручного коммутирования электрических цепей в штатных и аварийных ситуациях. Он выполняет три функции одновременно: управление нагрузкой, разъединение цепи для обслуживания и обеспечение безопасности при ремонте. Применяется в распределительных щитах промышленного оборудования, на участках с постоянным доступом персонала - например, на станках, насосных группах, конвейерах и системах вентиляции.

Технические характеристики

• Количество полюсов: 2 - позволяет отключать фазу и ноль одновременно
• Номинальный ток: 25 А - рассчитан на работу с нагрузкой до 17 кВт при напряжении 400 В
• Номинальное напряжение: 400 В - совместим с сетями 380–415 В переменного тока (AC)
• Номинальная отключающая способность: 500 кА - способен выдерживать высокие импульсы тока при КЗ
• Условный ток короткого замыкания: 25 кА - гарантирует надёжную работу даже при серьёзных авариях
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри корпуса
• Тип управления: рычажковый - удобный для быстрого ручного отключения
• Конструкция: монтаж в распределительный щит - не предназначен для открытой установки
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Габариты: 77×36×81 мм - занимает 2 модуля (36 мм шириной)
• Глубина монтажа: 71,5 мм - важно учитывать при проектировании глубины щита
• Количество НО контактов: 2 - два нормально разомкнутых контакта для сигнализации или блокировок
• Наличие оси-переходника: да - позволяет установить внешние замки или указатели положения
• Наличие блокировки: да - можно заблокировать в положении «выкл» для предотвращения случайного включения

Совместимость и монтаж

Выключатель нагрузки 2P 25A ВН-32 NO-902-95 ЭРА монтируется на DIN-рейку типа TS35. Для подключения используются болтовые зажимы - провода зачищаются на 8–10 мм, затяжка моментом 0,8–1,2 Нм. Устройство совместимо с любыми щитами, где есть место под 2 модуля и достаточная глубина (минимум 72 мм). Благодаря наличию оси-переходника, возможно подключение внешних блокираторов, таких как замки с бирками или пломбы. Обязательно соблюдайте правила электроустановок: перед работой отключите питание и проверьте отсутствие напряжения.

Безопасность и стандарты

Выключатель нагрузки 2P 25A ВН-32 NO-902-95 ЭРА соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Его конструкция исключает самопроизвольное включение благодаря механической фиксации рычага. Блокировка и наличие двух НО контактов позволяют реализовать системы контроля состояния (например, через PLC или индикационные лампы). IP20 не обеспечивает защиту от воды или пыли - применение вне закрытого щита запрещено.

Преимущества

• Интегрированная блокировка повышает безопасность при техобслуживании
• Два НО контакта упрощают интеграцию в системы автоматического контроля
• Осевая система позволяет легко установить внешнюю блокировку без доработок
• Высокая отключающая способность (500 кА) снижает риск повреждения при КЗ
• Стандартный форм-фактор (2 модуля) совместим с большинством промышленных щитов

Ограничения применения

• Не предназначена для частого включения/отключения - не является аппаратом для оперативного управления
• IP20 не допускает использование во влажных, пыльных или наружных помещениях
• Не имеет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическим выключателем или предохранителем
• Не рекомендован для цепей с постоянными пусковыми токами выше 25 А (например, крупные двигатели без мягкого пуска)

Примеры использования

• Главная точка отключения питания для группы станков в цехе
• Автоматический сервисный выключатель на насосной станции
• Разъединитель для ремонтных работ на распределительном щите
• Компонент в системе управления HVAC с возможностью удалённой блокировки

Практические советы

• При монтаже используйте клеммы с подходящими наконечниками - не допускайте оголённых жил
• Обязательно проверьте соответствие габаритов щита: глубина должна быть минимум 72 мм
• Для работы с блокировкой выбирайте замки с ключом, совместимые с осью-переходником (диаметр оси - 6 мм)
• Не устанавливайте рядом с источниками тепла - температура окружающей среды не должна превышать +40 C
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях
• Помните: этот выключатель не заменяет автомат! Всегда сочетайте его с защитным устройством (АВ или предохранителем)
