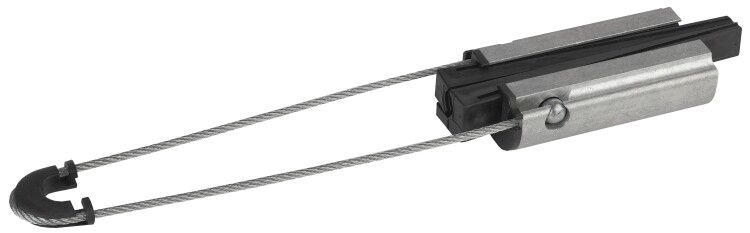

Зажим анкерный клиновой PA1000 (25-35) (26/1040) | Б0029913 ЭРА

Зажим анкерный клиновой PA1000 (25-35) от ЭРА предназначен для надежного крепления и натяжения изолированных проводов СИП-2 на воздушных линиях электропередач. Этот зажим сочетает прочность металлического корпуса и устойчивость к внешним воздействиям, что делает его подходящим для длительной эксплуатации в открытых условиях.

Назначение и область применения

Зажим анкерный клиновой PA1000 (25-35) используется исключительно для фиксации и натяжения несущего провода СИП-2 - как на основных магистральных линиях, так и на ответвлениях к домам или объектам. Применяется там, где требуется механическая фиксация провода без передачи тока через сам зажим. Подходит для установки на опоры ЛЭП, столбы, кронштейны и другие точки крепления при открытой прокладке.

Технические характеристики

• Сечение жилы: 25–35 мм2 - соответствует стандартным сечениям проводов СИП-2;
• Диаметр натяжного троса: 25–35 мм - совпадает с наружным диаметром изолированного провода СИП-2;
• Макс. растягивающая нагрузка: 9806 Н (≈1000 кгс) - обеспечивает безопасную работу при высоких механических усилиях;
• Номинальное напряжение: 1000 В - допустимо применение в сетях до 1 кВ, но зажим не является токоведущим элементом;
• Температурный диапазон: от –60 C до +50 C - работает в суровых климатических условиях, включая северные регионы;
• Материал корпуса: алюминиевый сплав - легкий, коррозионностойкий, хорошо проводит тепло;
• Внутренние элементы: стеклоармированный полиамид - устойчив к УФ-излучению, не хрупнет на морозе;
• Защитное покрытие: горячее цинкование - защищает металл от коррозии даже при повреждении поверхностного слоя;
• Исполнение: не изолированное - не предназначено для работы под напряжением, требует соблюдения расстояний до токоведущих частей;
• Цвет: черный - маскирует загрязнения, снижает нагрев от солнца;
• Количество кабелей: один - рассчитан на одиночный провод СИП-2;
• Количество жил: две - соответствует конструкции СИП-2 (несущая жила + изолированный проводник).

Совместимость и монтаж

Зажим анкерный клиновой PA1000 (25-35) совместим только с проводами СИП-2, имеющими наружный диаметр 25–35 мм. Монтаж выполняется в следующем порядке:

• Разъедините два клина внутри зажима;
• Уложите провод СИП-2 между клиньями - он должен плотно войти в канавки;
• Закройте зажим и затяните болты равномерно до упора - клинья самостоятельно “запрессуют” провод;
• Не используйте инструменты с острыми гранями - можно повредить изоляцию провода;
• Зажим устанавливается только на опорах ЛЭП, не на стенках зданий или других конструкциях, не рассчитанных на механическую нагрузку.

Безопасность и стандарты

Зажим анкерный клиновой PA1000 (25-35) не имеет функции электрической изоляции. Он не предназначен для контакта с токоведущими частями под напряжением. Все работы должны выполняться в соответствии с ПТЭ и ПУЭ - после отключения питания и проверки отсутствия напряжения. Соответствует требованиям к механической прочности и долговечности для оборудования ЛЭП 0,4–10 кВ.

Преимущества

• Высокая прочность - выдерживает нагрузку до 9806 Н, что достаточно для длинных пролетов и сильного ветра;
• Устойчивость к УФ-излучению - материал не трескается и не теряет форму под прямыми солнечными лучами;
• Долговечность - горячее цинкование гарантирует защиту от коррозии в течение всего срока службы ЛЭП;
• Легкость монтажа - не требует специального инструмента, фиксация происходит автоматически при затяжке;
• Широкий температурный диапазон - надежно работает в Арктике и на юге России.

Ограничения применения

• Не применяется для проводов СИП-1, СИП-3, СИП-4 - отличаются по диаметру и конструкции;
• Не подходит для многожильных неизолированных проводов - риск проскальзывания и повреждения;
• Не использовать в качестве токоведущего соединения - не проводит ток, не заменяет ответвительные зажимы;
• Не рекомендовано использование в местах постоянного контакта с водой (например, в заболоченных участках) - хотя цинкование защищает, длительное увлажнение может вызвать коррозию в швах;
• Не следует перетягивать - превышение момента затяжки может деформировать клинья и повредить изоляцию провода.

Примеры использования

• Крепление СИП-2 на угловых опорах ЛЭП 0,4 кВ;
• Анкерное крепление на конце ответвления от магистрали к дому;
• Фиксация нулевой несущей жилы на промежуточных опорах;
• Закрепление провода на деревянных или железобетонных столбах при модернизации старых ЛЭП.

Практические советы

• Перед монтажом проверьте, чтобы диаметр провода СИП-2 точно попадал в диапазон 25–35 мм - слишком тонкий провод будет проскальзывать, слишком толстый - не поместится;
• При установке на угол - используйте два зажима, если есть значительное изменение направления линии;
• Не забудьте про запас длины провода - при натяжении он немного удлиняется;
• Проверяйте состояние зажима ежегодно - особенно после зимних нагрузок; при наличии трещин в полиамиде или ржавчины на цинке - заменяйте;
• PA1000 (25-35) - часть серии 45 Кабеленесущие системы от ЭРА, поэтому легко найти аналогичные комплектующие (подвесы, поддерживающие зажимы) для единой системы крепления.
