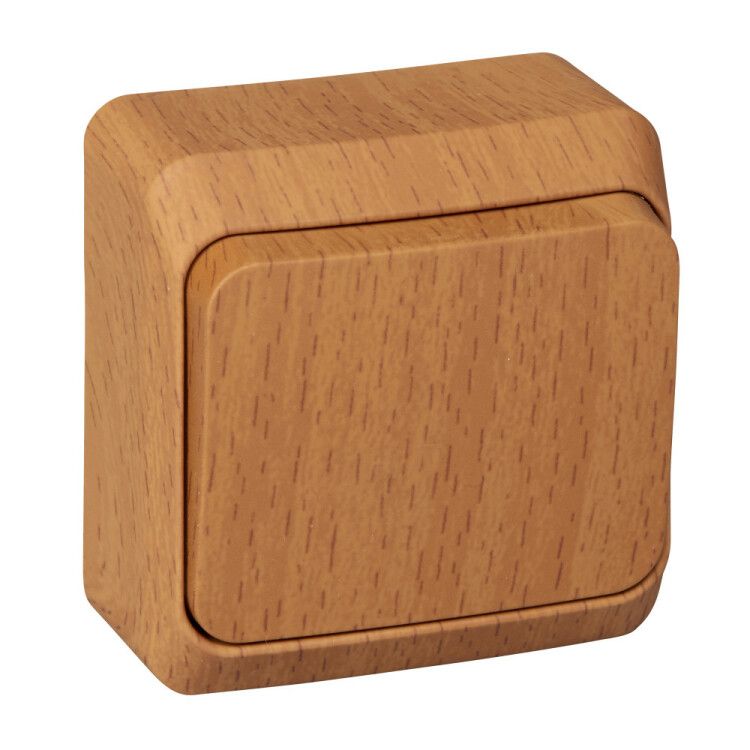

Переключатель проходной 1-кл. ОП Этюд 10А IP20 сосна SE BA10-004D APC

Переключатель проходной 1-клавишный наружный 10А IP20 сосна от Systeme Electric (артикул ba10-004d) - устройство для управления освещением из двух мест, выполненное в деревянном дизайне и рассчитанное на открытую установку. Подходит для жилых помещений, где важна эстетика и надёжность.

Назначение и область применения

Этот переключатель используется для управления одним (например, люстрой или лампой) из двух различных точек. Примеры: между двумя концами длинного коридора, у входа в спальню и возле кровати, у дверей в туалет и рядом с зеркалом. Устройство работает в бытовых сетях переменного тока 220–250 В, максимальный ток - 10 А, что соответствует нагрузке до 2300 Вт. Подходит для квартир, частных домов, офисов и других объектов, где требуется удобное управление светом без необходимости подходить к одной точке.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Максимальная мощность нагрузки: 2300 Вт
• Способ монтажа: Открытым способом (на стену)
• Количество клавиш: Одна
• Схема подключения: Проходной (два устройства для управления из двух точек)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли; применяется только во внутренних помещениях
• Подключение проводов: Винтовые зажимы
• Габариты: 61×61×35,5 мм
• Минимальная глубина установки: 37,5 мм - требует свободного места за пластиковым корпусом
• Материал корпуса: Пластик
• Цвет и отделка: Матовая имитация дерева «Сосна» с эффектом натурального рисунка
• Сигнальный контакт: Есть - позволяет использовать с индикаторными элементами (например, светодиодной подсветкой, которая не входит в комплект)
• Комплектация: Готовый к установке блок с корпусом, механизмом и клеммами
• Количество модулей: 0 - не является частью распределительной системы DIN-рейки

Совместимость и монтаж

Устройство совместимо с любыми другими проходными выключателями того же типа (1-клавишными, 10 А, с винтовым подключением). Для работы нужен второй аналогичный переключатель, установленный в другой точке. Кабель подводится через заднюю сторону корпуса - провода фиксируются винтовыми зажимами. Напряжение питания - однофазное 220–250 В. Монтаж выполняется на ровную поверхность: стена должна быть прочной, без трещин. Корпус крепится саморезами (в комплект не входят). Обязательно соблюдать минимальную глубину 37,5 мм - недостаточно места за выключателем? Возможен риск деформации или плохого контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для влажных зон (ванная, баня, бассейн, улица). Не используйте в условиях повышенной влажности, запыленности или температур ниже 0 C без предварительной проверки условий эксплуатации. Содержит галогены - при горении возможен выброс токсичных веществ, поэтому не рекомендуется применять в системах аварийного освещения или там, где есть высокий риск перегрева.

Преимущества

• Эстетичный дизайн с имитацией натуральной сосны - сочетается с интерьерами в стиле кантри, шале, этника
• Закрытый корпус снижает вероятность попадания пыли внутрь механизма
• Винтовые клеммы обеспечивают надёжный контакт даже при многократных подключениях
• Произведён в России - гарантия качества и доступность запчастей
• Сигнальный контакт позволяет легко доработать устройство под LED-индикацию

Ограничения применения

• Не подходит для влажных помещений (IP20 - не защищён от брызг и пара)
• Не устанавливается в металлические коробки или распределительные щиты - предназначен исключительно для открытой установки
• Не имеет встроенной подсветки - её необходимо докупать отдельно
• Не совместим с автоматическими системами (умный дом) без внешнего реле
• Не допускается использование с нагрузкой выше 2300 Вт - перегрузка вызывает нагрев и выход из строя

Примеры использования

• Управление потолочным светильником в длинном коридоре: один выключатель у входа, второй - у противоположного конца
• Освещение спальни: выключатель у двери + второй у кровати
• Лестница в два уровня: кнопка внизу и вверху
• Туалет с окном: один выключатель у двери, второй - у зеркала

Практические советы

• Выбирая место установки, учтите, что корпус выступает на 35,5 мм - он не должен мешать открыванию дверей или другому оборудованию
• При подключении помечайте провода: L (фаза), L1/L2 (проходные) - чтобы не перепутать с обычным выключателем
• Для лучшего соединения затягивайте винты равномерно, без усилия - повредите пластиковые клеммы
• Если планируете добавить подсветку - используйте только совместимые модели с сигнальным контактом
• Не закрывайте устройство декоративными рамками или панелями - они нарушают теплоотдачу и могут вызвать перегрев
• Проверьте соответствие площади стены: размер 61×61 мм требует минимум 80×80 мм свободной области вокруг
