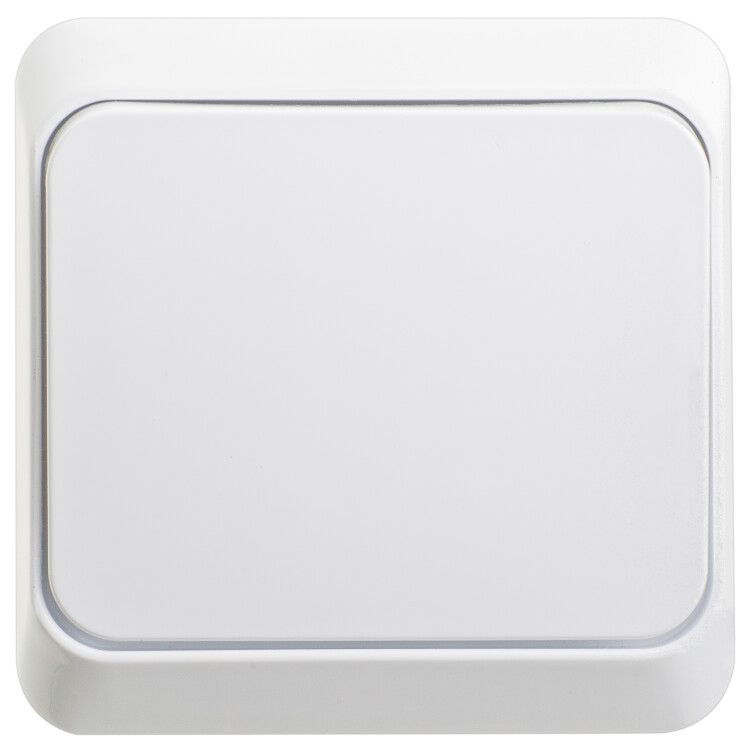

Переключатель одноклавишный ЭТЮД SE 10А 250В белый Systeme Electric BA10-004B

Переключатель проходной одноклавишный наружный 10А IP20 белый от Systeme Electric (артикул ba10-004b) - это надёжное устройство для управления освещением из двух мест. Подходит для открытой установки в жилых и общественных помещениях, где требуется удобное переключение света - например, у входа в комнату и у кровати.

Назначение и область применения

Этот переключатель используется для управления одним источником света из двух различных точек. Он применяется там, где важно иметь возможность включить или выключить свет, находясь в разных местах: вдоль длинного коридора, между спальней и туалетом, у входа в помещение и у выхода. Устройство работает в бытовых и коммерческих сетях с напряжением до 250 В и током до 10 А. Подходит для контроля ламп накаливания, светодиодных и энергосберегающих светильников мощностью до 2300 Вт.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Максимальная коммутируемая мощность: 2300 Вт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не защищён от воды и пыли
• Тип подключения: винтовые зажимы
• Способ монтажа: открытая установка на стену
• Габариты: 61×61×35,5 мм
• Минимальная глубина установки: 37,5 мм
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: белый, глянцевая отделка
• Количество клавиш: одна
• Схема подключения: переключатель на два направления (проходной)
• Сигнальный контакт состояния: есть - позволяет использовать с индикацией положения
• Комплектация: готовый к установке блок с корпусом

Совместимость и монтаж

Устройство совместимо со всеми стандартными проходными схемами подключения. Для работы необходим второй аналогичный переключатель (или двойной проходной) в другой точке цепи. Монтаж выполняется на поверхность стены с помощью винтового крепления. Глубина корпуса требует минимум 37,5 мм свободного пространства за декоративной панелью - убедитесь, что стена или подрозетник позволяют установить устройство без давления на контакты. Кабели подводятся через боковые или задние вводы, фиксируются винтовыми зажимами. Напряжение питания должно соответствовать 220–250 В переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает риск поражения током при случайном прикосновении, но не обеспечивает защиту от влаги. Поэтому переключатель нельзя устанавливать в ванных комнатах, на улице, в сырых или пыльных зонах. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве, что повышает экологическую безопасность.

Преимущества

• Простая и проверенная схема управления светом из двух точек
• Глянцевая белая поверхность легко моется и хорошо сочетается с интерьером
• Компактные размеры позволяют устанавливать рядом с другими элементами без перегрузки
• Сигнальный контакт даёт возможность подключить индикатор состояния (например, LED-индикацию включения)
• Конструкция «моноблок» - всё собрано заранее, не требует сборки на месте

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, уличные зоны)
• Не имеет подсветки - её необходимо докупать отдельно, если требуется
• Не подходит для автоматических систем - управление только механическое
• Требует наличия второго проходного переключателя в цепи
• Запрещено применять с нагрузкой выше 2300 Вт или током более 10 А

Примеры использования

• Управление светом в длинном коридоре - включение у одного конца, выключение у другого
• Освещение спальни: один переключатель у двери, второй - у кровати
• Подъезды многоквартирных домов - включение света у входа, выключение у выхода
• Лестницы с несколькими этажами - переключение на первом и втором уровне

Практические советы

• При замене старого устройства убедитесь, что новый переключатель ba10-004b имеет те же параметры тока и напряжения
• При монтаже используйте провода сечением не менее 1,5 мм2 для медных и 2,5 мм2 для алюминиевых
• Не затягивайте винты слишком сильно - это может повредить пластиковый корпус
• Если нужна подсветка клавиши - выбирайте отдельную модель с подсветкой, так как эта версия не предусматривает её наличие
• Для сложных схем (три точки управления) потребуется ещё один перекрестный переключатель - этот продукт не подходит для таких решений
