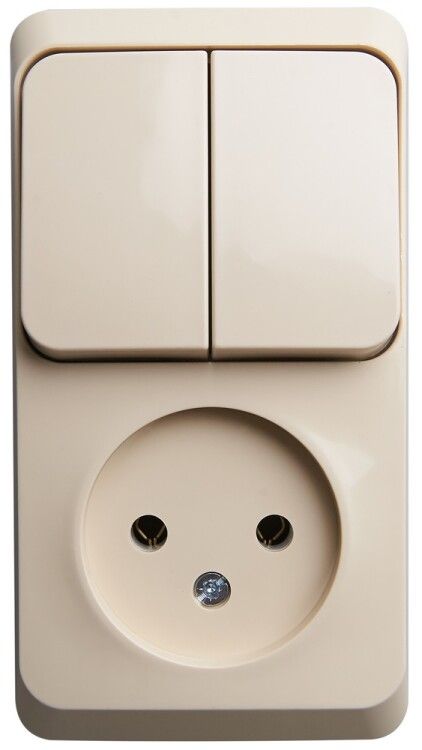

Этюд Кремовый О/У Блок: Розетка без заземления + Выключатель 2-клавишный | BPA16-205K SE APC

Блок открытой установки Systeme Electric ETUDE (артикул bpa16-205k) — компактное решение для комбинированного управления освещением и питания бытовых устройств в помещениях без заземляющей сети. Устройство сочетает одноконтактную розетку и двухклавишный выключатель в одном корпусе, что экономит место и упрощает монтаж.

Назначение и область применения

Блок предназначен для установки в жилых и административных помещениях с однофазной сетью до 250 В. Подходит для мест, где требуется одновременно включать два источника света (например, потолочные люстры или точечные светильники) и подключать переносные устройства через розетку. Часто используется в коридорах, холлах, кладовых и других зонах с ограниченным пространством. Не рекомендуется для влажных помещений, таких как ванные комнаты или кухонные зоны с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток розетки: 16 А
• Номинальный ток выключателя: 10 А
• Тип розетки: без заземляющего контакта, с шторками
• Количество активных контактов: 2 (фаза и ноль)
• Управление: две клавиши для управления двумя нагрузками
• Материал корпуса: пластик, безгалогенный
• Степень защиты: IP20 — защита от прикосновения пальцами, но не от воды и пыли
• Цвет: бежевый (кремовый), матовая отделка
• Габариты: 63×113×50 мм
• Оrientация монтажа: вертикальная
• Крепление: винтовое, на стену

Совместимость и монтаж

Блок совместим с любыми проводами медными или алюминиевыми сечением до 2,5 мм². Для монтажа необходима подготовленная ниша в стене или фиксация на поверхности с помощью винтов, входящих в комплект. Клеммы рассчитаны на надёжное зажатие проводов — перед подключением зачищайте изоляцию на 8–10 мм. Монтаж выполняется только при отключенном питании. Габариты соответствуют стандартным подрозетникам для открытой установки, поэтому замена аналогичных моделей возможна без доработки стены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие заземления делает его непригодным для оборудования с металлическими корпусами, требующими защитного зануления. Наличие шторок на розетке снижает риск случайного прикосновения к контактам. Применяемые материалы не содержат галогенов — при возгорании не выделяются токсичные пары.

Преимущества

• Объединяет розетку и двухклавишный выключатель в одном устройстве — минимизирует количество элементов на стене
• Шторки на розетке повышают безопасность при использовании в домах с детьми
• Матовая поверхность не царапается легко и не отражает грязь
• Произведён в России — обеспечивает доступность запчастей и сервиса
• Подходит для замены устаревших моделей Schneider Electric ЭТЮД

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, бассейн) — степень защиты IP20 не предохраняет от попадания воды
• Нельзя подключать мощные нагревательные приборы (более 3,5 кВт) к розетке — максимальный ток 16 А
• Выключатель рассчитан на 10 А — не подходит для управления двигателями или светодиодными лентами с большим потреблением
• Отсутствие заземления исключает применение с оборудованием класса I (с металлическим корпусом и заземляющим проводом)

Примеры использования

• Коридор: одна клавиша управляет основным светом, вторая — ночным подсвечиванием; розетка — для пылесоса или зарядки
• Лестница: включение света на первом и втором этаже с одного места
• Чулан или кладовая: розетка для временного подключения инструментов, выключатель — для освещения
• Загородный дом: замена старого блока без заземления в старой проводке

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата в щите — для 16 А розетки нужен автомат не менее 16 А
• При подключении выключателя соблюдайте полярность: фаза должна идти на общий контакт, а не на выходы к светильникам
• Если планируете использовать розетку для постоянного подключения (например, холодильника), убедитесь, что сеть не перегружена другими приборами
• При замене старого блока — отключите питание, снимите крышку, открутите винты и аккуратно отсоедините провода, чтобы не повредить изоляцию
• Этот блок можно использовать в системах с UZO (устройство защитного отключения), но сам по себе не имеет встроенной защиты
