Этюд Кремовый О/У Блок: Розетка без заземления + Выключатель 1-клавишный | BPA16-204K SE APC

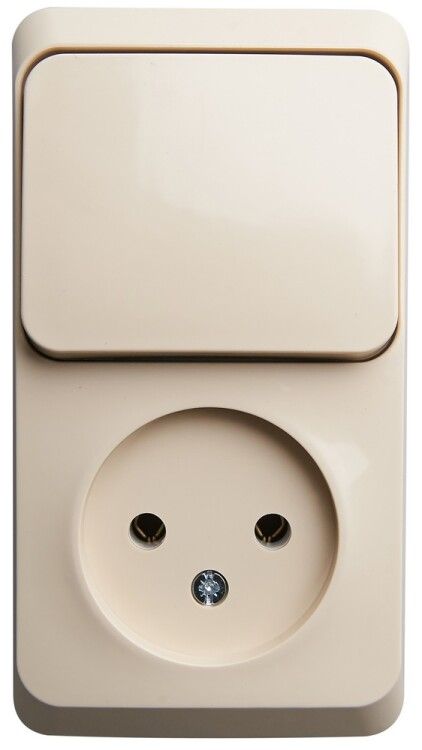

Блок открытой установки Systeme Electric ETUDE (артикул bpa16-204k) — компактное решение для подключения бытовых приборов и управления освещением в помещениях без необходимости заземления. Благодаря сочетанию одной розетки и одного выключателя в одном корпусе, он упрощает монтаж и экономит место на стене.

Назначение и область применения

Этот блок предназначен для установки в жилых и административных помещениях, где требуется управление светом и подключение устройств без требований к защите от поражения током через заземление. Подходит для коридоров, кладовых, подъездов, гаражей и других мест, где нагрузка невелика, а риск повреждения изоляции минимален. Учитывайте, что розетка не имеет заземляющего контакта — поэтому нельзя использовать устройства с трёхконтактной вилкой, требующие заземления.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток розетки: 16 А
• Номинальный ток выключателя: 10 А
• Количество розеток: одна, без заземляющего контакта
• Количество активных контактов: два (фаза и ноль)
• Управление: одноклавишный выключатель
• Степень защиты: IP20 — защита от прикосновений пальцами, но не от воды и пыли
• Габариты: 63×113×50 мм
• Цвет: бежевый (в описании указан как “кремовый” — один и тот же оттенок)
• Материал корпуса: пластик, без галогенов
• Отделка: матовая, необработанная поверхность
• Оrientация монтажа: вертикальная
• Количество постов: один

Совместимость и монтаж

Блок Systeme Electric ETUDE рассчитан на открытую установку — крепится прямо на стену с помощью винтов. Для монтажа потребуется предварительно подготовить отверстия под крепёж и провести к нему фазный и нулевой провода. Клеммы внутри доступны после снятия крышки. Розетка оснащена шторками — они препятствуют случайному попаданию предметов внутрь, но не заменяют заземление. Совместим с любыми стандартными проводами сечением до 2,5 мм². Не используйте с медным проводом большего сечения — клеммы не предназначены для него.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового оборудования. Отсутствие заземления делает его непригодным для подключения металлических приборов (стиральные машины, холодильники, компьютеры). IP20 не обеспечивает защиту от влаги — запрещено использование в ванных комнатах, на улице или в сырых помещениях. Материал корпуса не содержит галогенов — при возгорании не выделяет токсичных паров, что важно для помещений с ограниченной вентиляцией.

Преимущества

• Объединяет две функции — розетку и выключатель — в одном модульном блоке, снижая количество точек монтажа
• Шторки на розетке повышают безопасность при использовании в детских или проходных зонах
• Матовая поверхность не царапается легко и не отображает грязь
• Произведён в России — гарантирует совместимость с российскими стандартами и условиями эксплуатации
• Компактные размеры позволяют устанавливать блок даже в тесных нишах

Ограничения применения

• Запрещено использовать для мощных приборов свыше 3,5 кВт (при 250 В — максимум 16 А)
• Недопустимо подключать оборудование с заземлением — розетка не имеет третьего контакта
• Не подходит для влажных помещений, улицы, подвалов с высокой влажностью — IP20 не защищает от воды
• Выключатель рассчитан на 10 А — не следует подключать мощные люминесцентные или LED-светильники с высоким пусковым током без проверки совместимости
• Не рекомендован для многократного подключения/отключения тяжёлых нагрузок — срок службы контактов снизится

Примеры использования

• Коридор: выключатель управляет потолочным светом, розетка используется для пылесоса или зарядки телефона
• Подсобка: включение света и подключение перфоратора или электроинструмента
• Гараж: управление освещением и временное подключение сварочного аппарата (до 3,5 кВт)
• Лестничная площадка: минимальный набор для базового освещения и временного подключения

Практические советы

• Перед монтажом обязательно отключите питание — даже при отключенном выключателе розетка остаётся под напряжением
• Проверьте посадочные отверстия в стене — расстояние между крепёжными отверстиями на блоке соответствует стандарту 80 мм
• Если планируете частое использование розетки, выбирайте удлинители с заземлением вместо подключения мощных устройств напрямую
• Не закрывайте блок декоративными панелями или рамками, несовместимыми с IP20 — это создаёт риск перегрева
• При замене старого аналога — учтите, что размеры 63×113 мм подходят для большинства блоков SE и Schneider Electric, но не всегда для китайских аналогов
