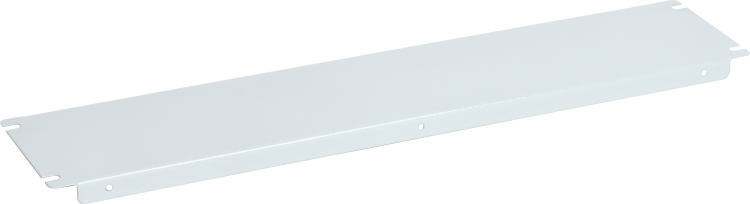

Фальш-панель внутр. глухая 150х800 FORMAT (уп.2шт) IEK YKM40D-FO-PVS-015-080

Фальш-панель внутренняя глухая 150х800 от IEK (ИЭК), артикул ykm40d-fo-pvs-015-080, предназначена для создания внутриэлектрощитового разделения пространства на функциональные зоны. Изготовлена из стали с порошковым покрытием, обеспечивает долговечную и надежную изоляцию секций в шкафах серии FORMAT.

Назначение и область применения

Фальш-панель внутренняя глухая 150х800 используется для визуального и конструктивного разделения внутреннего объема электротехнического шкафа на отдельные блоки. Применяется в распределительных щитах, пультах управления, силовых шкафах и других устройствах, где требуется организовать изоляцию между группами оборудования - например, между автоматическими выключателями, контакторами и вторичной аппаратурой.

Технические характеристики

• Размеры: 150 мм (высота) × 800 мм (длина)
• Материал: сталь
• Покрытие: порошковое, устойчивое к механическим повреждениям и коррозии
• Цвет: RAL 7035 (серый каменный)
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Фальш-панель внутренняя глухая 150х800 рассчитана на установку в шкафы стандартизированной высоты:

• Для шкафов высотой 1800 мм - рабочая высота установки 1729 мм
• Для шкафов высотой 2000 мм - рабочая высота установки 1929 мм
• Для шкафов высотой 2200 мм - рабочая высота установки 2129 мм

Важно: при использовании монтажных реек типа А между стойками каркаса невозможно установить вертикальный уголок для фальш-панели на штатное место. Для корректной сборки применяйте только рейки типа В. Установка требует точного совпадения шага крепления с конструкцией каркаса шкафа серии FORMAT.

Преимущества

• Высокая прочность за счет стальной основы и порошкового покрытия
• Устойчивость к царапинам, ударным нагрузкам и воздействию окружающей среды внутри шкафа
• Единый цветовой стиль (RAL 7035) соответствует стандартному оформлению шкафов IEK
• Не требует обслуживания в течение всего срока службы

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты от осадков и прямого UV-излучения
• Не рекомендуется использовать в условиях повышенной влажности выше 95% без дополнительной герметизации
• Подходит только для шкафов со стандартными направляющими и профилями серии FORMAT
• Не является несущей конструкцией - не воспринимает вес тяжелых компонентов

Примеры использования

• Разделение зоны питания и зоны управления в автоматических системах
• Изолирование высоковольтных участков от слаботочных цепей
• Обустройство отсеков для модульных устройств в распределительных щитах жилых и промышленных объектов
• Создание декоративных перегородок для эстетического оформления открытых шкафов

Практические советы

• Перед монтажом проверьте соответствие высоты шкафа и допустимой рабочей высоты фальш-панели - отклонение более чем +-5 мм затруднит установку
• Используйте только рекомендованные рейки типа В, чтобы избежать проблем с креплением вертикальных уголков
• При необходимости сверления отверстий под провода используйте метчик и защитные втулки - острые кромки металла могут повредить изоляцию кабелей
• Фальш-панель внутренняя глухая 150х800 не требует заземления, но её контакт с рамой шкафа должен быть надежным для потенциальной эквипотенциализации
