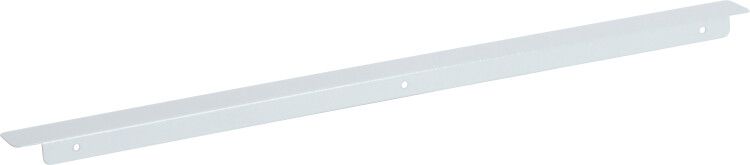

Фальш-панель FORMAT 600 внутренняя глухая компенсирующая IEK (ИЭК) YKM40D-FO-PVSK-001-060

Фальш-панель внутренняя глухая компенсирующая 600 от IEK (ИЭК), артикул ykm40d-fo-pvsk-001-060, предназначена для создания герметичных разделений внутри электротехнических шкафов серии FORMAT, обеспечивая организацию функциональных зон без доступа к внутренним элементам.

Назначение и область применения

Фальш-панель внутренняя глухая компенсирующая 600 используется для визуального и конструктивного разделения внутреннего пространства электрощита на отдельные блоки. Применяется в шкафах управления, распределительных устройствах и автоматизации, где требуется изоляция силовых и слаботочных цепей, улучшение эргономики обслуживания или маскировка свободного пространства за установленным оборудованием.

Технические характеристики

• Тип изделия: фальш-панель внутренняя глухая компенсирующая
• Материал: сталь с порошковым покрытием - устойчиво к механическим повреждениям и коррозии
• Цвет: RAL 7035 (серый каменный) - соответствует стандартной гамме шкафов IEK
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Размеры: рассчитана на использование в шкафах высотой 1800 мм, 2000 мм и 2200 мм с компенсацией зазора до 71 мм

Совместимость и монтаж

Фальш-панель внутренняя глухая компенсирующая 600 совместима со шкафами серии FORMAT от IEK. Для её установки требуются вертикальные уголки и монтажные рейки. Особое внимание - типу реек:

• Не допускается использовать рейки типа А при наличии вертикальных стоек каркаса - они препятствуют установке уголков на штатное место.
• Обязательно применять рейки типа В - обеспечивают правильную посадку и жесткую фиксацию фальш-панели.

Установка выполняется путём крепления к вертикальным уголкам с помощью саморезов. Габариты панели позволяют плотно закрывать зазоры между верхней частью оборудования и потолком шкафа.

Преимущества

• Высокая прочность благодаря стальной основе и порошковому покрытию - выдерживает нагрузки при сборке и эксплуатации
• Стандартный цвет RAL 7035 гармонирует с остальным металлом шкафа, снижает контраст и улучшает внешний вид
• Закрытая (глухая) форма исключает случайный доступ к проводам и клеммам за панелью - повышает безопасность
• Компенсирующий дизайн позволяет использовать одну модель для трёх стандартных высот шкафов - экономит запасы и время монтажа

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и УФ-излучения
• Не рекомендуется использовать в средах с повышенной химической агрессивностью - порошковое покрытие не является антикоррозийным решением для агрессивных паров
• Требует точного соответствия типу монтажных реек - использование типа А вместо В делает установку невозможной
• Не заменяет перегородки с проходными отверстиями - не обеспечивает прокладку кабелей через себя

Примеры использования

• Разделение зоны питания и зоны управления в шкафе автоматики
• Маскировка пустых участков после демонтажа старого оборудования
• Изоляция термореле, контакторов и модульных устройств от токоведущих частей
• Формирование декоративной границы между секциями в шкафах с большим количеством аппаратов

Практические советы

• Перед заказом проверьте высоту вашего шкафа - фальш-панель внутренняя глухая компенсирующая 600 подходит только для 1800/2000/2200 мм
• Убедитесь, что в вашем шкафу используются рейки типа В - иначе панель не установится
• При необходимости можно дополнительно окрасить край панели краской RAL 7035 - сохранит единый цвет при возможном повреждении покрытия
• Не используйте фальш-панель как опору для тяжёлых устройств - она не рассчитана на несущую нагрузку
• Артикул ykm40d-fo-pvsk-001-060 - единственный номер для этой модели; другие артикулы IEK схожего названия могут отличаться по размерам или типу крепления
