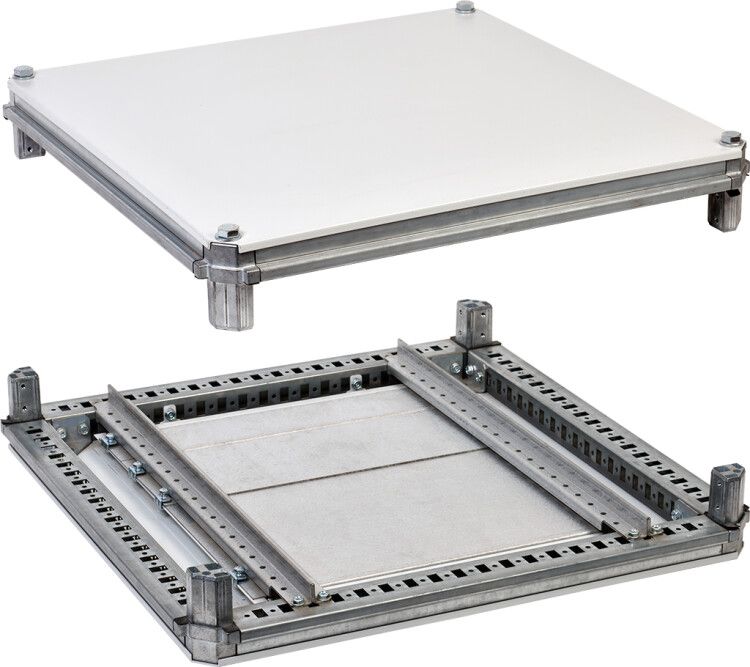

Крыша и основание 600х600мм IP54 | YKM40D-FO-KO-060-060-54 FORMAT IEK

Крыша и основание 600х600 мм IP54 от IEK (ИЭК) - это комплект из двух элементов, предназначенный для формирования защищенного корпуса электрооборудования. Артикул ykm40d-fo-ko-060-060-54 относится к серии FORMAT и обеспечивает надежную механическую защиту и уровень герметичности IP54. Подходит для установки на щиты, распределительные устройства и другие системы, требующие защиты от пыли и брызг воды.

Назначение и область применения

Крыша и основание 600х600 мм IP54 используются как верхняя и нижняя части металлического корпуса для электрощитового оборудования. Они обеспечивают физическую защиту внутренних компонентов от внешнего воздействия, сохраняя целостность сборки. Применяются в промышленной автоматике, на объектах ЖКХ, транспорте, энергетике - там, где требуется защита от пыли и влаги, но не требуется полная герметизация.

Технические характеристики

• Размеры: 600 × 600 мм - подходят для стандартных щитов этого габарита
• Материал: сталь - высокая прочность, устойчивость к деформации
• Покрытие: порошковое - антикоррозийное, долговечное, устойчивое к царапинам
• Цвет: серый - унифицированный цвет для промышленных решений
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех направлений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Комплектация: одна крыша, одно основание, метизы для крепления (болты, гайки, шайбы)

Совместимость и монтаж

Крыша и основание 600х600 мм IP54 совместимы с другими элементами серии FORMAT от IEK. Крепление осуществляется через предустановленные отверстия с использованием входящих в комплект метизов. Для сборки корпуса необходимо выровнять раму щита по размеру и закрепить крышку и основание сверху и снизу. Особенность: при демонтаже нижней панели можно использовать её периметр как кабельный ввод - провода проходят между основанием и конструкцией щита, что упрощает прокладку кабелей без дополнительных вводов.

Безопасность и стандарты

Уровень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция исключает попадание пыли в количестве, способном нарушить работу оборудования, и защищает от брызг воды, например, при мойке площадки или повышенной влажности. Напряжение и ток не регулируются - изделие является только защитным кожухом, не является коммутирующим устройством.

Преимущества

• Литой уплотнитель на крышке - гарантирует плотное прилегание без дополнительной герметизации
• Унифицированный крепеж - все элементы совместимы с другими деталями серии FORMAT, снижают время монтажа
• Порошковое покрытие - не требует окраски после монтажа, не выгорает, легко моется
• Высокая жесткость стали - не прогибается под нагрузкой, поддерживает форму даже при длительной эксплуатации
• Возможность использования основания как кабельного ввода - экономит место и уменьшает количество компонентов

Ограничения применения

• Не предназначен для постоянного контакта с водой - не подходит для улицы без дополнительной защиты
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Не используется как самостоятельное оборудование - требует наличия рамы/каркаса внутри
• Размер 600×600 мм ограничен - не подходит для щитов другого габарита
• Порошковое покрытие чувствительно к химически активным веществам - не рекомендовано для агрессивных сред (например, кислоты, растворители)

Примеры использования

• Щит управления насосной станцией в здании
• Распределительный щит на производственной линии
• Шкаф автоматики для систем вентиляции
• Корпус контроллера на складском комплексе
• Временные щиты на стройплощадках - благодаря IP54 выдерживают пыль и дождь

Практические советы

• Перед монтажом проверьте, чтобы внутренний каркас имел точно такие же размеры - 600×600 мм. Отклонение более 2–3 мм затруднит установку крышки и основания.
• При использовании основания как кабельного ввода - убедитесь, что кабели не перегибаются и не задеваются за острые кромки. Лучше использовать пластиковые вставки или трубки для защиты изоляции.
• Не используйте саморезы других типов вместо входящих в комплект метизов - они могут иметь неверную резьбу или длину, нарушая герметичность.
• При хранении держите комплект в сухом месте - хотя покрытие устойчиво, длительный контакт с влагой может вызвать точечную коррозию на кромках стали.
• Артикул ykm40d-fo-ko-060-060-54 - один из базовых элементов серии FORMAT. Его можно сочетать с аналогичными крышами и основаниями других размеров для создания модульных конструкций.
