Комплект для соединения шкафов IP54 | YKM40D-FO-JK-200-54 FORMAT IEK

Комплект для соединения шкафов IP54 от IEK (ИЭК), артикул ykm40d-fo-jk-200-54, предназначен для герметичного соединения металлических каркасов распределительных шкафов в ряд, обеспечивая сохранение степени защиты IP54 на стыках.

Назначение и область применения

Комплект для соединения шкафов IP54 применяется при установке нескольких электрошкафов в одну линию - например, в цехах, на производствах, в автоматизированных системах управления. Он позволяет надёжно связать соседние шкафы как по горизонтали, так и по вертикали, сохранив целостность корпуса и степень защиты от пыли и внешних воздействий.

Технические характеристики

• Тип изделия: Комплект соединительный
• Материал: Металл - прочная, долговечная основа, устойчивая к механическим нагрузкам
• Цвет: Серый - соответствует стандартному цвету шкафов серии FORMAT
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для внутреннего монтажа) и брызг воды из любого направления

Совместимость и монтаж

Комплект совместим с металлическими шкафами серии FORMAT от IEK. Для монтажа требуется предварительно выровнять и точно расположить шкафы друг против друга.

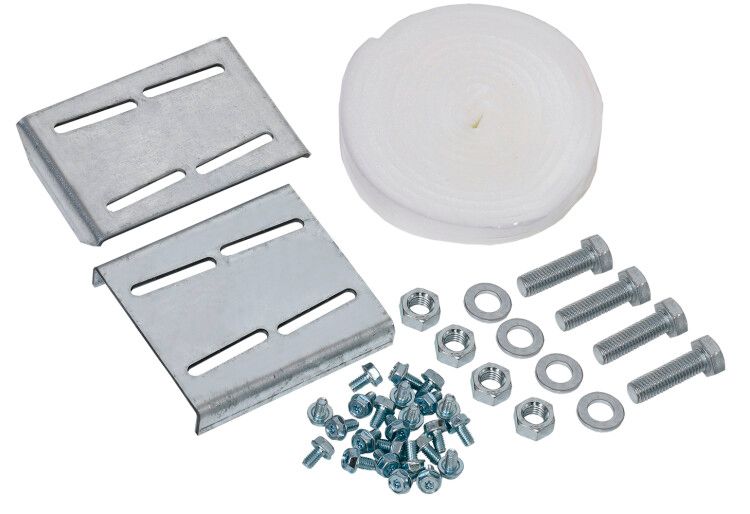

• Соединители типа А - 4 штуки: используются для горизонтального соединения шкафов по фронту или боковым стенкам
• Соединители типа В - 2 штуки: предназначены для вертикального соединения, например, при стаканном монтаже двух уровней шкафов
• Самоклеящийся уплотнитель - 6 метров: клеится на стык между каркасами перед сборкой; обеспечивает герметичность и снижает вибрацию
• Крепежные элементы: входят в комплект - болты, гайки, шайбы подходящих размеров для фиксации соединителей

Рекомендуется использовать уровень и шаблоны при разметке мест крепления для точного совпадения отверстий.

Преимущества

• Готовый набор - всё необходимое в одном комплекте, исключает поиск отдельных деталей
• Сохраняет класс защиты IP54 на стыках - важна для работы в условиях повышенной запылённости или влажности
• Металлическая конструкция - высокая жесткость и долговечность по сравнению с пластиковыми аналогами
• Самоклеющийся уплотнитель - ускоряет монтаж, не требует дополнительных инструментов

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 комплект не рассчитан на постоянное воздействие осадков или прямых солнечных лучей
• Подходит только для металлических шкафов одинаковой толщины стенок - не работает с деревянными, пластиковыми или модульными корпусами других серий
• Не заменяет заземление - при необходимости заземления стыка необходимо дополнительно выполнить проводную связь между шкафами
• Не рекомендован для частых демонтажей - многократное отсоединение может повредить самоклеящийся уплотнитель

Примеры использования

• Соединение трёх шкафов управления насосами в водоканале
• Объединение шкафов автоматизации на конвейере пищевого завода
• Монтаж вертикальной стойки из двух шкафов в помещении с ограниченным пространством
• Сборка распределительных пунктов в цехах машиностроения

Практические советы

• Перед наклейкой уплотнителя протрите поверхность спиртом - это повысит адгезию
• Проверьте соответствие посадочных отверстий на шкафах - они должны совпадать с отверстиями в соединителях
• Затягивайте крепёж равномерно, чтобы не перекосить раму и не нарушить герметичность
• Если шкафы установлены на неровном полу - используйте регулируемые опоры перед монтажом комплекта
• При длительной эксплуатации проверяйте состояние уплотнителя каждые 2–3 года - при потере эластичности замените его
