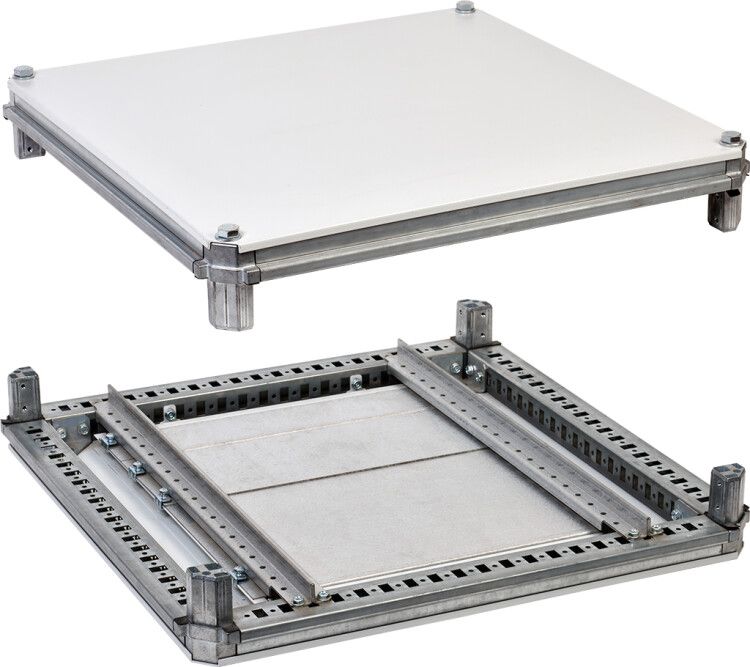

Крыша и основание 600х800мм IP54 | YKM40D-FO-KO-060-080-54 FORMAT IEK

Крыша и основание 600х800 мм IP54 FORMAT от IEK - это комплект из двух элементов для сборки корпусов электрооборудования, обеспечивающий механическую прочность и защиту от пыли и брызг воды. Артикул ykm40d-fo-ko-060-080-54 предназначен для использования в составе шкафов серии FORMAT.

Назначение и область применения

Крыша и основание 600х800 мм IP54 FORMAT используются как верхняя и нижняя части корпуса для распределительных устройств, автоматических выключателей, контакторов и других компонентов внутри электрощитов. Подходят для монтажа на стену или в специальные рамы. Применяются в промышленных условиях - на заводах, в цехах, на транспорте, где требуется надежная защита оборудования от внешних воздействий.

Технические характеристики

• Размеры: 600 × 800 мм - внутренний габарит для установки оборудования
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех направлений
• Материал: сталь - обеспечивает высокую жесткость и долговечность
• Покрытие: порошковое - устойчиво к коррозии, механическим повреждениям и легко моется
• Цвет: серый - стандартизированный цвет для промышленного оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Комплектация: одна крыша, одно основание, метизы для крепления (болты, гайки, шайбы)

Совместимость и монтаж

Крыша и основание 600х800 мм IP54 FORMAT совместимы с другими элементами серии FORMAT - боковыми панелями, дверями и фурнитурой. Крепление осуществляется через унифицированные отверстия и предложенные метизы - не требуются дополнительные детали. Для монтажа необходимо закрепить основание на опорной плите или раме, затем установить крышу сверху. Уплотнитель на крышке плотно прилегает к основанию, образуя замкнутую зону защиты. При необходимости доступа к кабелям можно демонтировать основание - тогда получается полноценный кабельный ввод по всему периметру шкафа.

Безопасность и стандарты

Конструкция соответствует требованиям к степени защиты IP54 согласно ГОСТ 14254. Серия FORMAT прошла испытания на соответствие нормам безопасности для электроустановок до 1000 В переменного тока. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Удобство обслуживания - возможность быстрого доступа к кабелям через снятие основания
• Литой уплотнитель на крышке гарантирует герметичность без дополнительной регулировки
• Единая система крепления с другими элементами серии FORMAT снижает время сборки
• Порошковое покрытие защищает от коррозии даже в условиях повышенной влажности

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендованы для использования во взрывоопасных средах - отсутствует защита Ex
• Подходят только для внутреннего монтажа - не рассчитаны на прямое воздействие солнечного света и атмосферных осадков вне корпуса
• Габариты 600×800 мм ограничивают применение для крупных шкафов; для больших систем потребуется комбинирование нескольких модулей

Примеры использования

• Щит управления насосной станцией в водопроводном узле
• Шкаф автоматизации конвейера на пищевом производстве
• Распределительный щит на объекте ЖКХ с частыми перепадами температур
• Корпус для контроллеров PLC на производственной линии

Практические советы

• Перед монтажом проверьте, что все отверстия под кабельный ввод соответствуют вашим проводникам - при необходимости просверлите дополнительные отверстия в основании
• Используйте только входящие в комплект метизы - они точно подходят по резьбе и длине для этой модели
• При установке в помещениях с высокой запыленностью периодически проверяйте состояние уплотнителя - он может терять эластичность при старении
• Для удобства сборки используйте одинаковый порядок крепления: сначала основание, потом боковые стенки, затем крыша
• Обращайте внимание на посадочные размеры - 600×800 мм - чтобы оборудование внутри помещалось без перегрузки по площади
