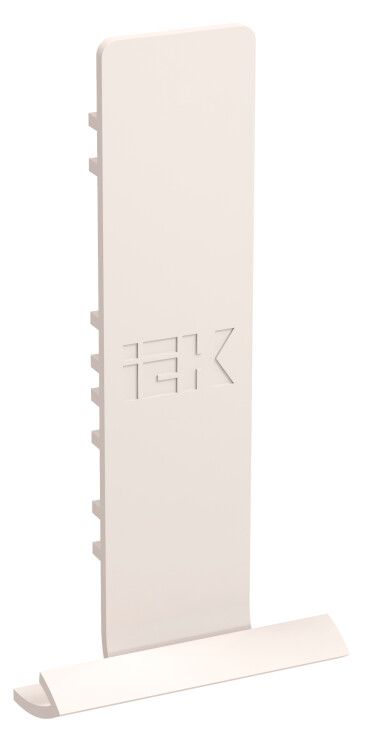

Фиксатор кабеля для кабель-канала ПРАЙМЕР IEK CKK-40D-FU-K03

Фиксатор кабеля универсальный от IEK (ИЭК), артикул ckk-40d-fu-k03, предназначен для надежного крепления кабелей внутри кабель-каналов серии PRIMER. Простое решение для упорядоченной прокладки проводов при открытых крышках, совместимо с популярными типоразмерами каналов.

Назначение и область применения

Фиксатор кабеля универсальный используется в электромонтажных работах для фиксации силовых и слаботочных кабелей внутри кабель-каналов. Обеспечивает удержание проводов в заданном положении, предотвращает их перемещение, спутывание и случайное выскальзывание. Подходит для установки в офисах, производственных помещениях, жилых зданиях - там, где требуется аккуратная и безопасная организация кабельной трассы.

Технические характеристики

• Материал: полипропилен - прочный, химически стойкий пластик, не поддерживающий горение
• Цвет: белый - соответствует цвету кабель-каналов серии PRIMER, обеспечивает эстетичный вид
• Совместим с кабель-каналами PRIMER типоразмеров: 80×40, 100×40, 100×60
• Нормативный документ: ТУ 2291-001-1436938-2008
• Тип изделия: универсальный фиксатор (не является зажимом или клеммой)

Совместимость и монтаж

Фиксатор кабеля универсальный устанавливается двумя способами:

• На разделительную перегородку, уже закреплённую в основании кабель-канала
• Защёлкиванием на внутреннюю стенку канала - без дополнительных крепежей

Не требует инструментов. Крепление происходит механически - через гибкие язычки из полипропилена. Для правильной установки важно, чтобы ширина канала точно соответствовала одному из указанных типоразмеров (80×40, 100×40, 100×60). Фиксатор не подходит для герметичных или напольных каналов, не входящих в серию PRIMER.

Преимущества

• Универсальность - один элемент подходит для нескольких типоразмеров каналов
• Легкая установка - не нужны саморезы, клей или инструменты
• Стойкость к воздействию среды - полипропилен не деформируется при температуре до +60 C
• Совместимость с продукцией IEK - идеально сочетается с другими компонентами серии PRIMER

Ограничения применения

• Не предназначены для внешней установки - материал не рассчитан на длительное UV-излучение
• Не рекомендуется использовать в условиях постоянных ударных нагрузок или вибраций
• Не подходит для кабель-каналов других серий (например, EKF, Schneider, Legrand)
• Не заменяет кабельные зажимы для тяжелых многожильных кабелей свыше 16 мм2

Примеры использования

• Фиксация сетевых кабелей в офисных кабель-каналах 100×40
• Закрепление проводов управления на производственном участке с кабель-каналом 80×40
• Упорядочивание слаботочных линий (телефон, CCTV) в распределительных щитах с использованием перегородок

Практические советы

• Перед монтажом проверьте, что кабель-канал действительно относится к серии PRIMER - иначе фиксатор не защелкнется
• Если используете разделительную перегородку, убедитесь, что она плотно вставлена в основание канала
• Не перегружайте фиксатор: на одном элементе лучше фиксировать не более 5–6 тонких кабелей (до 4 мм2 каждый)
• При необходимости замены - легко демонтируется: просто оттяните защелки и выньте
