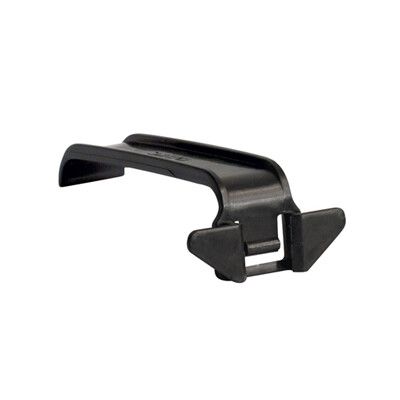

Фиксатор кабеля для короба RL12 40 | 05203RL DKC ДКС

Фиксатор кабеля для короба RL12 40 от DKC (ДКС), артикул 05203rl, предназначен для фиксации проводов внутри кабельного канала серии RL12. Он обеспечивает аккуратную и безопасную укладку кабелей, снижает риск перегибов и перемещений, особенно при плотной заполненности короба.

Назначение и область применения

Фиксатор кабеля для короба RL12 40 используется для удерживания кабелей внутри пластикового кабельного канала серии RL12. Применяется в распределительных щитах, на панелях управления, в системах автоматизации и других местах, где требуется организованная прокладка силовых или слаботочных проводов. Подходит для внутреннего монтажа в помещениях с нормальной влажностью и температурой.

Технические характеристики

• Тип изделия: фиксатор кабеля
• Габариты: 40 мм × 40 мм (высота и ширина)
• Материал: полипропилен - устойчив к механическим нагрузкам, химически инертен, не выделяет токсины
• Цвет: черный - совпадает со стандартным цветом коробов RL12, не бросается в глаза
• Совместим с кабельными каналами серии RL12

Совместимость и монтаж

Фиксатор кабеля для короба RL12 40 рассчитан исключительно на использование с кабельными каналами серии RL12. Устанавливается путём защёлкивания внутрь канала - никаких инструментов или крепежа не требует. Монтаж выполняется после укладки кабелей: фиксатор просто вставляется вдоль стенки короба и фиксируется за счёт гибкости материала и формы замка. Для правильной установки важно соблюдать ориентацию: защёлка должна находиться со стороны, противоположной входному отверстию канала.

Преимущества

• Упрощает укладку множества кабелей - предотвращает их спутывание и перекручивание
• Не требует сверления или саморезов - экономит время при монтаже
• Изготовлен из полипропилена - материал не деформируется при температуре до +80 C и не теряет форму при длительной нагрузке
• Чёрный цвет гармонирует с корпусами RL12 - сохраняет эстетичный вид сборки
• Подтверждённая совместимость с продукцией серии Quadro - часть единой системы DKC

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты от UV-излучения и осадков
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации кабелей
• Не совместим с другими сериями кабельных каналов (например, QD, RLS или аналогами сторонних производителей)
• Не применяется для жестких многожильных кабелей с диаметром более 12 мм - возможен риск повреждения фиксатора

Примеры использования

• Фиксация сигнальных проводов в автоматических станках с ЧПУ
• Упорядочивание кабелей питания и управления в распределительном щите здания
• Монтаж слаботочных цепей (Ethernet, RS-485, 24 В постоянного тока) в пультах управления
• Обустройство кабельных трасс в серверных шкафах с использованием коробов RL12

Практические советы

• Перед установкой проверьте внутренний размер короба RL12 - он должен точно соответствовать габаритам фиксатора (40×40 мм)
• Не используйте несколько фиксаторов подряд без зазора - между ними оставляйте минимум 5–10 см для свободного изгиба кабелей
• При необходимости можно комбинировать с другими элементами серии Quadro - например, с заглушками или угловыми переходниками
• Фиксаторы серии RL12 40 подходят только для кабелей с диаметром до 10 мм; для крупногабаритных проводов выбирайте другие решения
• Артикул 05203rl - это оригинальный комплектный элемент от DKC; аналоги могут иметь отличную посадку и срок службы
