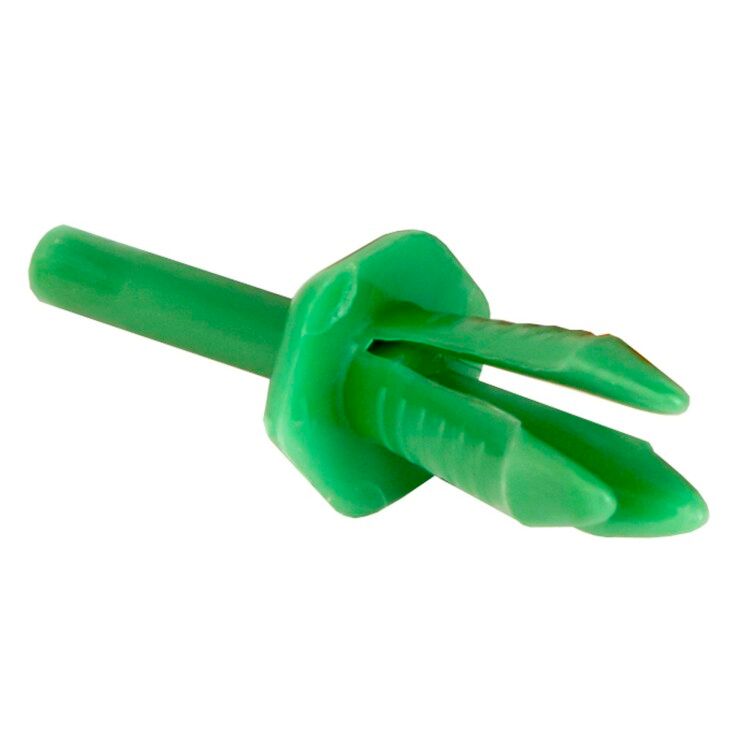

Фиксатор DUCTAFIX RL4 для короба, диаметр отверстия 6.5 мм DKC 06502RL

Фиксатор RL DUCTAFIX RL4 для короба от DKC (ДКС) - это компактный и надежный элемент крепления, предназначенный для фиксации электромонтажных коробов на металлических поверхностях. Артикул 06502rl обеспечивает прочное соединение без сверления, сохраняя изоляцию и удобство демонтажа.

Назначение и область применения

Фиксатор RL DUCTAFIX RL4 для короба используется для крепления электрических распределительных коробов к тонколистовым металлическим поверхностям - например, к шасси оборудования, панелям щитов или корпусам станков. Подходит для монтажа в условиях, где требуется исключить повреждение поверхности и соблюсти электроизоляцию. Применяется в автоматизации, промышленном оборудовании, системах управления и сборочных линиях.

Технические характеристики

• Тип изделия: фиксатор с перкуссионной заклепкой
• Диапазон зажима: 4–6 мм - подходит для коробов с толщиной стенки до 6 мм
• Диаметр отверстия: 4 мм - требует предварительно просверленного отверстия такого же размера
• Материал: полиамид 6 (PA6) - высокопрочная термостойкая пластмасса с хорошими диэлектрическими свойствами
• Цвет: черный
• Возможность демонтажа: да - можно удалить без повреждения короба и поверхности
• Рекомендованный ассортимент: да - совместим с сериями кабельных каналов DKC Quadro

Совместимость и монтаж

Фиксатор RL DUCTAFIX RL4 для короба устанавливается в отверстие 4 мм, продавливаемое через стенку короба и металлоплатформу. Перкуссионная заклепка фиксируется ударным воздействием - достаточно легкого удара молотком или специальным инструментом. После установки фиксатор плотно зажимает материал между головкой и гильзой. Для правильной работы толщина монтажной пластины должна находиться в диапазоне 4–6 мм. Совместим с коробами серии Quadro, а также другими моделями с аналогичными габаритами.

Безопасность и стандарты

Изделие изготовлено из диэлектрического материала PA6, что гарантирует безопасную работу в цепях до 1000 В переменного тока. Отсутствие металлических частей исключает риск замыкания на корпус. Соответствует требованиям безопасности для внутреннего электромонтажа в промышленных условиях.

Преимущества

• Не требует сварки, болтов или дополнительных крепежей
• Установка без инструментов - достаточно молотка
• Обеспечивает надежную фиксацию даже при вибрациях
• Легко демонтируется - позволяет менять положение короба или проводить обслуживание
• Экономит время при массовом монтаже

Ограничения применения

• Не подходит для толстых металлических плит (>6 мм)
• Не рекомендуется для наружной установки при постоянном воздействии УФ-лучей или экстремальных температур выше +80 C
• Не применяется для крепления к дереву, пластику или другим мягким материалам - требует жесткой металлической основы
• Запрещено использовать в взрывоопасных средах без дополнительной защиты

Примеры использования

• Крепление распределительных коробов к корпусу ЧПУ-станка
• Фиксация кабельных каналов внутри силового щита
• Монтаж коробов на раме промышленного робота
• Установка в панелях управления насосных станций

Практические советы

• Перед установкой проверьте толщину стенки короба - она должна попадать в диапазон 4–6 мм
• Используйте сверло точно 4 мм - отклонение более чем на 0,2 мм снижает надежность фиксации
• При монтаже на тонкий лист (менее 4 мм) используйте подложку - иначе фиксатор не будет держать
• Для многократного демонтажа храните запасные фиксаторы - после нескольких снятий гильза может потерять герметичность
• Фиксатор RL DUCTAFIX RL4 для короба лучше комбинировать с другими элементами серии Quadro - так достигается единый стиль и совместимость всех компонентов
