Фиксатор торц. BTU DKC ZBT005 ДКС

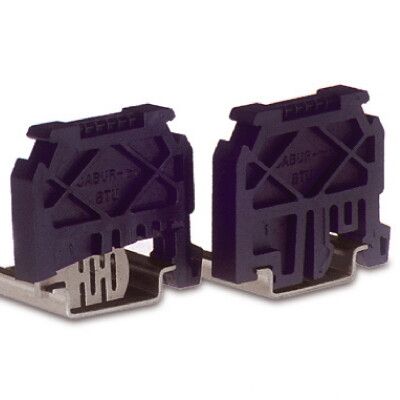

Упор торцевой BTU от DKC (ДКС) — это надежный фиксатор из полиамида с защелкой и торцевой заглушкой, предназначенный для точной установки и удержания элементов в системах сборки Quadro. Артикул zbt005 обеспечивает долговечную работу в широком диапазоне температур.

Назначение и область применения

Упор торцевой BTU используется для ограничения хода деталей, труб, профилей и других компонентов в сборочных конструкциях. Он предотвращает смещение и перегрузку соединений, сохраняя геометрию системы. Применяется в автоматизированных линиях, станках, конвейерах, модульных рамах и других системах на базе профиля Quadro.

Технические характеристики

• Материал: полиамид — прочный, устойчивый к механическим нагрузкам и химическим воздействиям
• Класс воспламеняемости: V0 — самозагасающий материал, соответствует требованиям безопасности при высоких температурах
• Толщина: 8 мм — оптимальная жесткость для удержания без деформаций
• Рабочий температурный диапазон: от -40 °C до +80 °C — подходит для холодных цехов и нагреваемых зон
• Цвет: черный — маскирует загрязнения, совместим с большинством металлических и пластиковых систем
• Наличие защелки: да — позволяет легко закрепить и демонтировать упор без инструментов
• Наличие разделителя: да — исключает контакт между соседними элементами, снижает трение и износ
• Наличие торцевой заглушки: да — защищает внутреннюю часть от попадания пыли, стружки и влаги

Совместимость и монтаж

Упор торцевой BTU совместим с профилями серии Quadro, имеющими стандартные пазы для крепления. Устанавливается путем вставки в паз и фиксации защелкой — никаких болтов или сверления не требуется. Для правильного монтажа проверьте, чтобы глубина паза была достаточной для полного входа упора. Диаметр посадочного места не указан — используйте только с оригинальными профилями Quadro.

Безопасность и стандарты

Материал полиамида класса V0 соответствует нормам UL94, что гарантирует безопасность при возможном возгорании. Упор не выделяет токсичных веществ при работе в заданном температурном режиме.

Преимущества

• Быстрая установка благодаря защелке — экономит время при обслуживании и модификации оборудования
• Защита от внешних загрязнений через торцевую заглушку — продлевает срок службы
• Разделитель внутри упора минимизирует риск скольжения и повреждения поверхности
• Высокая термостойкость — работает в условиях экстремальных температур без потери формы

Ограничения применения

• Не предназначен для работы при температурах выше +80 °C — может потерять форму и прочность
• Не рекомендован для постоянного контакта с острыми кромками — возможна абразивная эрозия материала
• Не заменяет механический крепеж при значительных ударных нагрузках — рассчитан на статические и слабые динамические усилия
• Совместим только с профилями Quadro — не подходит для других систем без адаптеров

Примеры использования

• Ограничение перемещения стола на станке с ЧПУ
• Фиксация направляющих в конвейерной линии
• Закрепление секций в модульной раме для роботов
• Стопор в механизме подъема платформы

Практические советы

• Перед установкой очистите паз от пыли и остатков смазки — это повысит надежность защелки
• Избегайте частого снятия и установки — многократные операции могут износить защелку
• При использовании в агрессивной среде (масла, растворители) проверяйте совместимость полиамида с конкретным химагентом
• Для повышенной защиты в запыленных помещениях комбинируйте упор с другими элементами серии Quadro — например, с герметичными крышками
