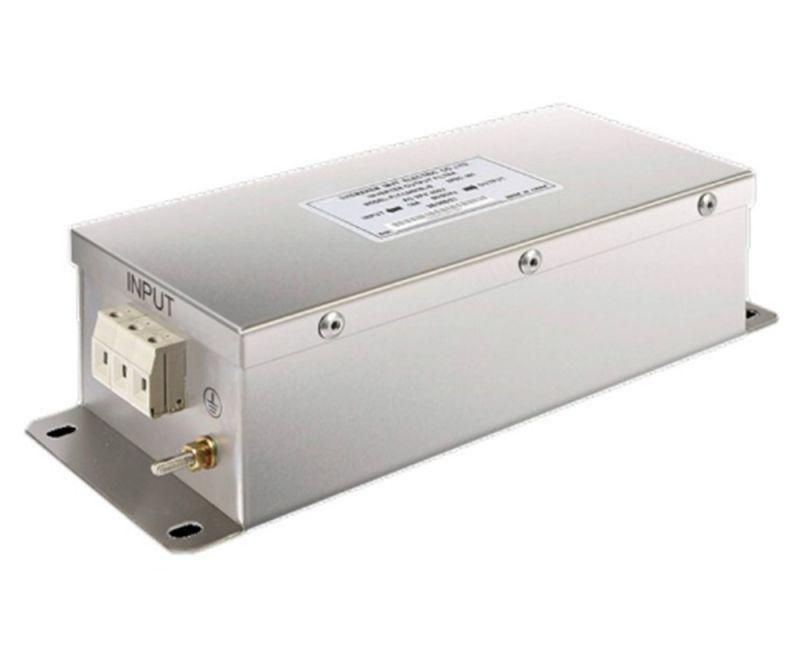

Фильтр ЭМС кл. С2 для STV 3Ф 690В 22-37кВт SE SEOP3501 APC

Фильтр электромагнитных помех класс С2 для STV 3-фазный 690В 22–37 кВт SE - устройство для подавления высокочастотных помех, возникающих при работе частотных преобразователей Series SystemeVar. Устанавливается на входе питания оборудования, чтобы обеспечить совместимость с сетью и соответствовать требованиям EMC.

Назначение и область применения

Фильтр предназначен для снижения электромагнитных помех, генерируемых частотными преобразователями при управлении асинхронными двигателями. Он предотвращает влияние этих помех на другие устройства в сети - автоматику, чувствительную электронику, телекоммуникационное оборудование. Применяется в системах с частотниками мощностью 22–37 кВт, где требуется соответствие нормам класса С2 по EN 61800-3.

Технические характеристики

• Напряжение: до 690 В переменного тока (3 фазы)
• Мощность подключаемых преобразователей: 22–37 кВт
• Класс фильтрации: C2 - подавление проводимых помех в диапазоне 0,15–30 МГц
• Рабочий ток: рассчитан на максимальный ток, соответствующий защите 22–37 кВт (значение зависит от модели преобразователя)
• Подключение: клеммы для медных жил сечением до 16 мм2
• Степень защиты: IP20 - внутренняя установка в шкаф управления

Совместимость и монтаж

Фильтр совместим с частотными преобразователями серии SystemeVar и другими аналогичными устройствами, имеющими выходной ток в диапазоне 40–70 А. Устанавливается между источником питания и частотным преобразователем. Подключение выполняется строго по схеме: фазы L1/L2/L3 - на вход фильтра, N - при наличии - на вывод N; выход фильтра - к входу преобразователя. Ноль (N) подключают только если он предусмотрен в системе питания. Заземление корпуса обязательно через отдельный провод сечением ≥10 мм2 к шине PE.

Безопасность и стандарты

Соответствует европейскому стандарту EN 61800-3:2021 для электроприводов класса C2. Сохраняет работоспособность при температуре окружающей среды от –25C до +50C. Произведён в соответствии с ISO 9001. Сертифицирован для использования в промышленных условиях.

Преимущества

• Эффективно снижает уровень радиопомех, исключающий сбои в работе соседнего оборудования
• Уменьшает риск отказов из-за перенапряжений и импульсных помех
• Обеспечивает прохождение проверок по ЭМС без необходимости доработки системы
• Интегрируется в существующую схему без изменения кабельной трассы

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не допускает воздействия пыли, брызг воды или механических повреждений
• Не используется с однофазными преобразователями - только для 3-фазных сетей
• Не заменяет входной реактор или дроссель - работает в паре с ними при повышенных требованиях к качеству сети
• Не рекомендован для применений с постоянным напряжением выше 690 В или частотой более 65 Гц

Примеры использования

• Промышленные станки с ЧПУ, оснащённые частотниками SystemeVar
• Конвейерные линии в пищевой и химической промышленности
• Насосные станции с регулируемым приводом
• Лифтовые установки с частотным управлением

Практические советы

• Перед установкой убедитесь, что посадочные размеры фильтра подходят к месту в шкафу - внешний габарит требует свободного пространства вокруг для теплоотвода
• Используйте экранированные кабели от фильтра к преобразователю - это усиливает эффект подавления помех
• Заземление фильтра должно иметь минимальную длину и максимальную площадь контакта - длинные заземляющие провода снижают эффективность
• Проверьте соответствие токовой нагрузки вашего преобразователя заявленному диапазону 22–37 кВт - перегрузка может вызвать нагрев и срабатывание тепловой защиты
• При использовании нескольких фильтров в одном шкафу соблюдайте расстояние между ними минимум 50 мм для лучшей вентиляции
