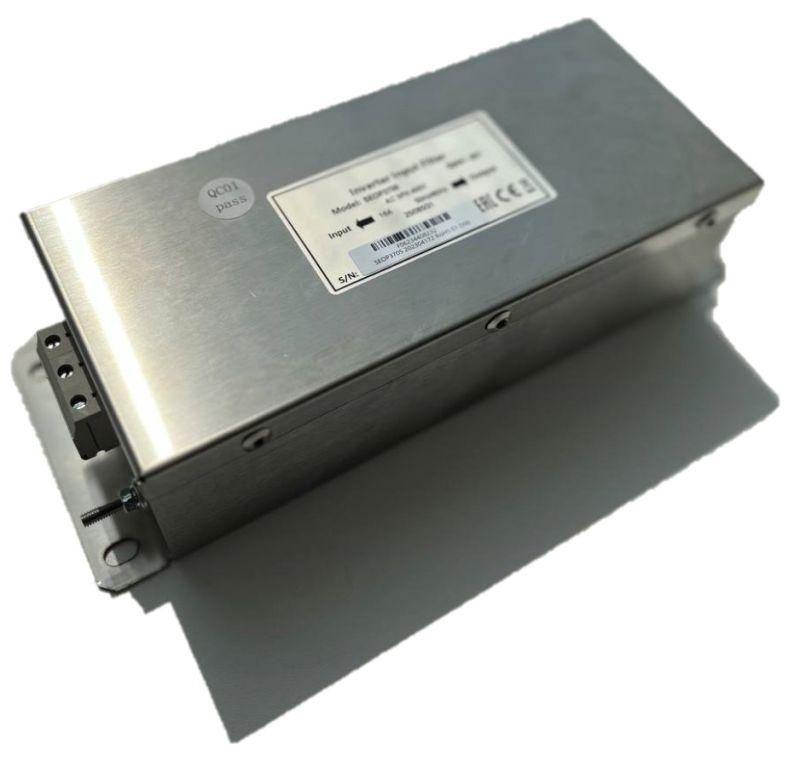

ЭМС фильтр SystemeVar 22-30 кВт 400В Systeme Electric SEOP3708

ЭМС фильтр 22-30 кВт 400В от Systeme Electric - устройство для подавления высокочастотных помех, возникающих на входе преобразователей частоты SeriesVar. Артикул seop3708 предназначен для установки перед частотником в сетях 3×400 В, обеспечивая совместимость оборудования с требованиями ЭМС.

Назначение и область применения

ЭМС фильтр 22-30 кВт 400В снижает радиопомехи, генерируемые преобразователями частоты, предотвращая их влияние на другие устройства в сети. Он устанавливается между источником питания и частотным преобразователем - то есть на стороне питающей сети. Подходит для систем с мощностью от 22 до 30 кВт, где важна электромагнитная совместимость: промышленные станки, конвейеры, насосы, компрессоры, автоматизированные линии.

Технические характеристики

• Тип: ЭМС фильтр (для подавления проводимых помех)
• Напряжение: 3 фазы, 400 В +-10%
• Номинальный ток: рассчитан на мощность 22–30 кВт (соответствует току ~45–65 А при cosφ=0.85)
• Серия совместимости: SystemeVar (модели с этим обозначением)
• Изготовитель: Systeme Electric (SE)
• Артикул: seop3708

Совместимость и монтаж

ЭМС фильтр 22-30 кВт 400В проектировался специально для преобразователей частоты системы SystemeVar. Монтируется строго на входе - между автоматическим выключателем/контактором и самим преобразователем. Кабельные выводы выполнены для подключения медными шинами или кабелями сечением, соответствующим току нагрузки. Обязательно соблюдать минимальную длину кабелей между фильтром и преобразователем - рекомендовано менее 1 метра, чтобы сохранить эффективность подавления помех. Нулевой провод и заземление должны быть подключены через надёжный контакт к шине PE.

Безопасность и стандарты

Устройство соответствует основным нормам Европейского Союза по электромагнитной совместимости: EN 61800-3, EN 55011. Применяется в соответствии с IEC 60204-1. Сертифицирован для работы в промышленной среде класса C2/C3. Не имеет защиты от внешних воздействий - корпус не герметичен, требует установки внутри щита или защищённого помещения.

Преимущества

• Специально адаптирован под серию SystemeVar - оптимальная согласованность с внутренними цепями преобразователей
• Стандартный форм-фактор позволяет заменить аналогичные фильтры других производителей при условии совпадения тока и клемм
• Подавляет высокочастотные помехи до уровня, допустимого для соседнего оборудования (радио, sensors, PLC)
• Не требует регулярного обслуживания - пассивное устройство без движущихся частей

Ограничения применения

• Не работает при напряжении выше 400 В - применение в сетях 480 В или 690 В недопустимо
• Не предназначена для защиты выхода преобразователя - только для входа
• Не защищает от перегрузок, скачков напряжения или импульсов - требуется отдельная защита (AVD, SPD)
• Не подходит для однофазных систем - только трёхфазные 400 В
• Требует наличия качественного заземления; при плохом контакте PE эффективность снижается на 50–70%

Примеры использования

• Промышленный станок с ЧПУ, управляемый преобразователем SystemeVar 22 кВт
• Линия конвейера с несколькими двигателями 30 кВт, работающими одновременно
• Автоматическая система подачи воды с насосом и частотным регулированием
• Производственный участок с чувствительной аппаратурой (PLC, HMI, датчики), расположенной рядом с частотниками

Практические советы

• Перед установкой проверьте соответствие тока нагрузки - фильтр seop3708 рассчитан на 22–30 кВт, для меньших мощностей можно использовать более компактные модели, для больших - нужен другой тип
• Заземление фильтра выполняйте отдельным проводом сечением ≥10 мм2 прямо к шине PE распределительного щита
• Не располагайте силовые кабели от фильтра к преобразователю параллельно слаботочным - минимум 30 см расстояния
• При наличии нескольких частотников - каждый должен иметь свой фильтр; нельзя подключать один фильтр на несколько устройств
• Проверяйте температуру корпуса после запуска - если нагрев превышает 50 C, возможно завышение нагрузки или плохая вентиляция
