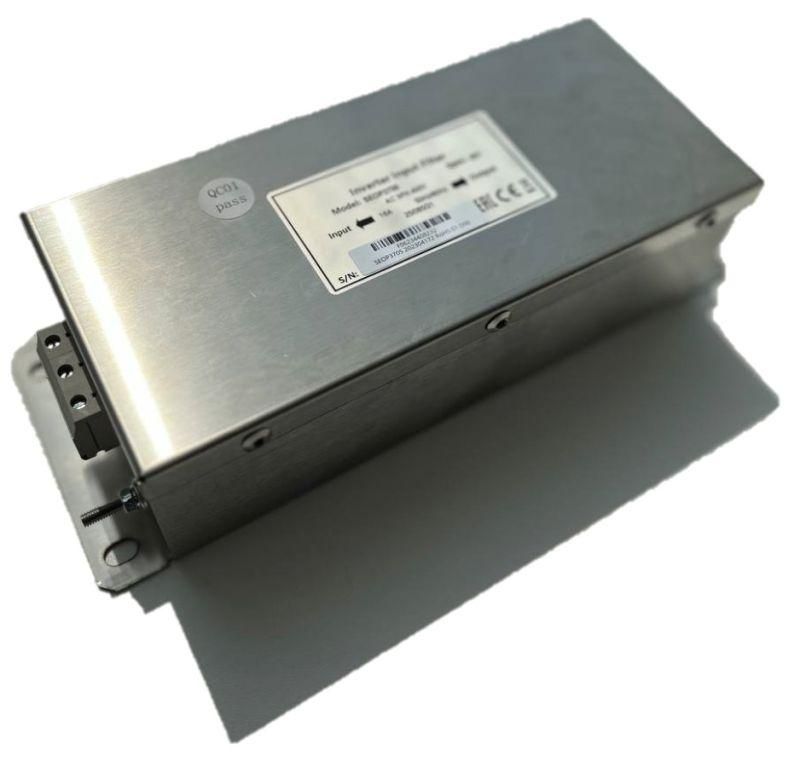

ЭМС фильтр SystemeVar 220-280 кВт 400В Systeme Electric SEOP3713

ЭМС фильтр 220-280 кВт 400В от Systeme Electric - устройство для подавления высокочастотных помех, возникающих на входе преобразователей частоты серии SystemeVar. Артикул seop3713 предназначен для установки перед преобразователем на стороне питающей сети, обеспечивая совместимость оборудования с требованиями электромагнитной совместимости.

Назначение и область применения

ЭМС фильтр 220-280 кВт 400В снижает уровень радиопомех, генерируемых преобразователями частоты, чтобы предотвратить влияние на другие устройства в зоне действия - такие как системы управления, связь, измерительная аппаратура. Применяется исключительно на входе питания преобразователей частоты серии SystemeVar, когда они работают от трёхфазной сети 400 В. Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, экструдеров, где требуется соответствие нормам EN 55011 и EN 61800-3.

Технические характеристики

• Номинальное напряжение: 3Ф 400 В переменного тока
• Номинальный ток: рассчитан на мощность 220–280 кВт (значение тока зависит от нагрузки и коэффициента мощности)
• Тип: ЭМС фильтр класса EMI/RFI, активный фильтр гармоник
• Установка: на стороне питающей сети - между источником электроэнергии и преобразователем частоты
• Серия: SystemeVar, тип SEOP3
• Производитель: Systeme Electric (SE)

Совместимость и монтаж

ЭМС фильтр 220-280 кВт 400В совместим только с преобразователями частоты SystemeVar, имеющими аналогичную мощностную группу. Монтаж выполняется строго перед преобразователем - между автоматическим выключателем и входными клеммами преобразователя. Кабели питания должны подключаться к верхним клеммам фильтра, выход - к нижним. Обязательно соблюдать минимальное расстояние от других чувствительных цепей (не менее 30 см). Для надёжного контакта используйте кабельные наконечники подходящего сечения, соответствующего токовой нагрузке.

Безопасность и стандарты

Изделие соответствует европейским стандартам электромагнитной совместимости: EN 55011 (промышленные, научные и медицинские радиочастотные устройства) и EN 61800-3 (двигатели с регулируемой скоростью - требования к помехоэмиссии). Сертификаты производителя подтверждают безопасность работы в условиях промышленной среды. Напряжение 400 В требует выполнения правил безопасности при работе под напряжением - отключение питания перед обслуживанием обязательно.

Преимущества

• Высокая эффективность подавления проводимых помех в диапазоне 0,15–30 МГц
• Стандартная конструкция, обеспечивающая устойчивую работу при колебаниях напряжения и перегрузках
• Специально оптимизирован для систем SystemeVar - минимизирует риск отказов из-за некорректной фильтрации
• Закрытый металлический корпус повышает механическую прочность и защищает от внешних воздействий

Ограничения применения

• Не применяется для однофазных сетей - только для трёхфазных 400 В
• Не предназначена для установки после преобразователя частоты - это нарушит функциональность и может вызвать перегрев
• Не совместима с другими сериями преобразователей, кроме SystemeVar
• Не рекомендуется использовать в условиях постоянной влажности или прямого попадания воды - отсутствует защита IP выше IP20
• Не заменяет входной реактор или дроссель - работает в паре с ними, но не является их аналогом

Примеры использования

• Промышленный конвейер с преобразователем SystemeVar 250 кВт - фильтр seop3713 предотвращает сбои в работе PLC-систем
• Центробежный насос на водоканале - снижает интерференцию с радиосвязью обслуживающего персонала
• Линия производства пластиков - защищает датчики температуры и давления от ложных сигналов

Практические советы

• Перед установкой проверьте, что мощность вашего преобразователя находится в диапазоне 220–280 кВт - использование вне этого диапазона недопустимо
• Обеспечьте хорошую вентиляцию вокруг корпуса фильтра - нагрев при длительной нагрузке может достигать 60 C
• Подключайте заземление через отдельный шинный контакт, а не через кабельную оплетку - это гарантирует низкое переходное сопротивление
• При наличии нескольких преобразователей на одной линии - каждый нуждается в своём фильтре; нельзя делить один фильтр на несколько устройств
• Артикул seop3713 - единственный вариант для этой мощностной группы в серии SystemeVar; не заменяйте его моделями с другим номером даже от того же бренда
